Добрый вечер!
Прошу посодействовать в предоставлении эл.схем для
C4 5-ДВЕРНЫЙ ХЕТЧБЭК 1.6 VTi 16v 120 (EP6) КПП 5
Z8TLC5FWCAM504583
OPR: 12365
- схема подключения фонаря заднего хода и заднего противотуманного фонаря,  прокладка жгутов и точки соединения (от фонарей до BSI)



з.ы. вероятно в базе PSA имеется информация по определению проводов по маркировке ?

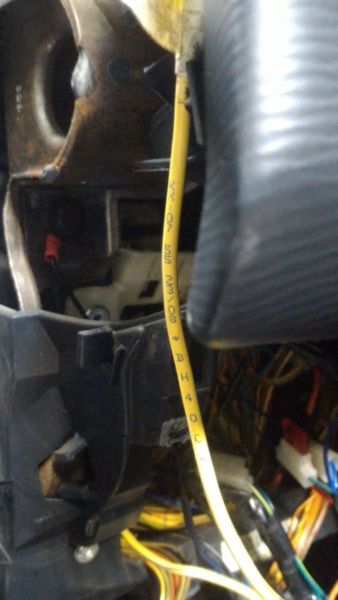

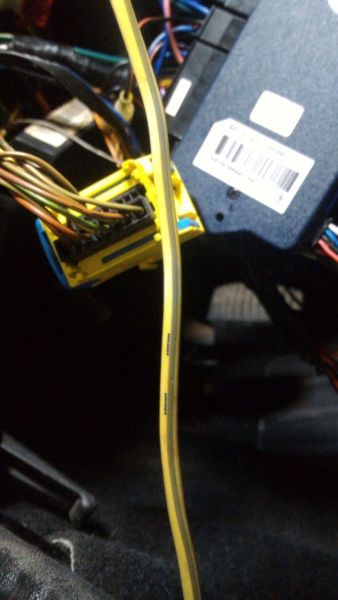

Провод в районе BSI (силовой, +12В) с маркировкой (уходит в пол, в жгуте вдоль порогов. в конец салона, провод был не закольцован, "болтался в воздухе", вероятно из какого-то пина оторвали, но найти не получается, все разъемы и пины осмотрел в округе, ориентируясь на длину провода, и куда он мог дотянуться из жгута...)

маркировка KX..07 55 23/08 *BH40C* желтый с серой полосой и две пунктирные черные полоски



всё что нашел, это
два первых знака кодов проводов имеют следующее значение
первый знак
B : + аккумуляторная батарея   (BM01A)
M : масса   (MC25F)
C : + APC  (CM04E)
второй знак
M : масса   (MM01)
E : электрический (связанный с компьютером)  (ME04)
C : кузов, кабина  (MC50N)



подскажите, пожалуйста, по определению провода )





Ссылка на комментарий



2 часа назад, EvgenSAR64 сказал:

з.ы. вероятно в базе PSA имеется информация по определению проводов по маркировке ?



Вся информация что есть - в файлике в первом сообщении, другой не встречал.













противотуманная фара.pdf фонари заднего хода.pdf

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий

@Бес

В 22.12.2020 в 17:25, Бес сказал:

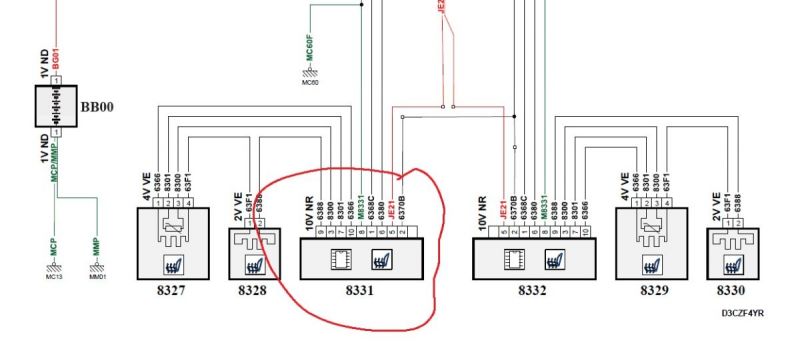

Скажи пожалуйста, возможно ли  найти распиновку коннектора, который входит в блок подогрева. На схеме-то все написано, а на самом коннекторе нет цифр.

У меня странная история. С теном подогрева все ок, сопротивление 2.4 ом. Напрямую включаю - нагреваются. Меняю блок подогрева местам, на другое сиденье - он работает, кнопка регулировки тоже. А на водительском сиденье все вместе не работает. Думаю, что где-то какой-то контакт. Подогрев начал глючить, то работал, то нет, а теперь вовсе перестал.

Спасибо.


Ссылка на комментарий
4 часа назад, haiko сказал:

Скажи пожалуйста, возможно ли  найти распиновку коннектора, который входит в блок подогрева. На схеме-то все написано, а на самом коннекторе нет цифр.



Обычно рядом с пинами. Смотри по проводам. Может какое обозначение найдешь, там поймешь - этот "зеленый" на схеме 2, этот "синий" на схеме 6. Все понятно - этот первый этот последний.



По остальным проблемам - в другие ветки.

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий
10 минут назад, Booster сказал:

VF7MFRHYB65897705





звуковые сигнальные приборы.pdf

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий

Вечер добрый.

нет ответа abs в сети can даже не знаю, может подскажите какая схема нужна. Наверное can шины если есть такая или abs заранее благодарю

VF7UA9HZH45009702

Ссылка на комментарий
5 минут назад, Goldgaus сказал:

VF7UA9HZH45009702





динамическая стабилизация.pdf

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий

Здравствуйте!

Ситроен ксара пикассо - VF7CH6FZB38751129.

Можете скинуть схему, где указан провод от генератора, по которому идет сигнал возбуждения.

Причина, не горит лампа АКБ при включенном зажигании, и выскакивает ошибка давления масла, когда двигатель не запущен. Нашел, что проблема именно в этом проводе. Заранее спасибо!

Ссылка на комментарий

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий

Извиняюсь за назойливость. А есть ли у вас какая либо схема или описание, по какому принципу идет понимание электроникой, что двигатель запущен? И еще раз заранее благодарен!

Изменено пользователем Бес
Ссылка на комментарий

Прекрати цитировать.

Просто нажми слово "ОТВЕТИТЬ" внизу слева в сообщении.



Предполагаю, что при определенных оборотах двигателя, достаточных для запуска, мозги дают команду на впрыск. И когда происходит запуск мотора, то и обороты вырастают до холостых, и в сети появляется напряжение бОльшее, чем при работе стартера...



ОБЩАЯ БЛОК-СХЕМА.pdf СИСТЕМА ВПРЫСКА SAGEM S2000 PM1.pdf

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий
2 часа назад, technick сказал:

VF3YAZMFB12326106



Нет схемы задних фонарей. Есть схема стоп-сигналов, есть фонарей заднего хода и т.д.....



Схема интерактивна и выводить каждый элемент муторно.

Поэтому - говорим какая схема нужна.

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий
17 минут назад, technick сказал:

Нужна схема стоп-сигналов, габаритных огней и стеклоподЪёмников.



Почему-то габаритов оказалось две схемы.





стеклоподъемник.pdf стоп-сигнал.pdf габаритные фонари 1.pdf габаритные фонари 2.pdf

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий

Добрый день!

Я к Вам за схемами. С "седре" подружиться не получилось, поэтому прошу помощи у Вас, господа знатоки.

Ситроен С8 2.9 V6 2003 года, АКПП 4HP20

vin: VF7EAXFWF13060050, opr: 09611



Ситуация такая: мне нужны все возможные схемы на этот автомобиль, так как проводка в плачевном состоянии и я её восстанавливаю. На данный момент проводка сделана обычными проводами для домашней проводки. Жёлто-зелёные, белые и голубые. Хотелось бы восстановить максимально близко к оригиналу. Поэтому буду крайне признателен за все возможные схемы, а также за информацию о необходимых сечениях проводов и цветах изоляции.



Заранее спасибо всем, за помощь!

Ссылка на комментарий

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий
1 час назад, MKM сказал:

VF7N1NFUB73774371





Запуск двигателя.pdf

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий

@jonyk



В 30.06.2009 в 21:46, Enzo сказал:

Уважаемые! Для предоставления схем предоставляем VIN

https://cloud.mail.ru/public/4vAy/411GHUhVM



А на твой вопрос есть ответ в Инструкции по эксплуатации на странице 283

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на комментарий
