[cuks]

Для С2: VF7JMKFVB97130159 нужна электрика жгута верхней багажной створки двери: центральный замок, стеклоочиститель, стопсигнал

[Бес]

7 часов назад, cuks сказал:

VF7JMKFVB97130159





задний стеклоочиститель омыватель.pdf стоп-сигнал.pdf Централизованная блокировка.pdf

[Олегович]

19 часов назад, Базилио сказал:

Нужна схема охлаждения двигателя и внутреннего освещения ( где есть лампы подсветки кнопок управления блока климатконтроля)

Для замены лампочек схемы не нужны. К этим лампочкам есть доступ с наружи блока к.к., лампочки 2W. В ветке ХР что раз обсуждалось про замену. Официальной схемы платы к.к. нет.

[Olegss]

День добрый! Нужна полная схема подключения диагностического разьема с прохождением кабеля VF7FCKFVB26935465

[Бес]

7 минут назад, Olegss сказал:

VF7FCKFVB26935465



7 минут назад, Olegss сказал:

с прохождением кабеля



Нет такого.





ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ (C001).pdf

[Базилио]

@Олегович Да  , я как бы знаю что «расшифровки» отдельных блоков нет. Неправильно вопрос задал. Мне просто нужно было «внутреннее освещение»

[Бес]

17 минут назад, Базилио сказал:

Мне просто нужно было «внутреннее освещение»



Там нет "лампы подсветки кнопок управления блока климатконтроля".



В 08.11.2020 в 21:44, Базилио сказал:

VF7CHNFUC98312383







освещение закрытых пространств _ салона.pdf



[CEO82]

Всем добрый день!



Очень нужна схема системы пуска, на стартер не приходит +, на Jumpy 2016 вин UF7XS9HHCGZ026212



Благодарю!

[Бес]

31 минуту назад, CEO82 сказал:

UF7XS9HHCGZ026212

      VF7XS9HHCGZ026212



Если так "очень" нужна схема, то что мешает неспешно переписать вин и проверить его? Чтобы потом никто левыми способами с костылями (а такой способ один) не выковыривал его? Ладно в первых ошибся (по вису можно определить) , но если в последних - только снова брать ПТС/СТС в руки....



По комплектации:



КУЗОВ                       -                ФУРГОН БЕЗ СТЕКОЛ С КОРОТКОЙ БАЗОЙ Н1 ТИП 10



При запросе схем:

Спойлер







Явно не три последних.

Поэтому:

первый кузов схемы 1_1 и т.д

второй кузов схемы 2_1 и т.д.



P.S. они могут быть одинаковыми. Я не сверял.











Запуск двигателя 1_1.pdf Запуск двигателя 1_2.pdf Запуск двигателя 2_1.pdf Запуск двигателя 2_2.pdf

[CEO82]

2 часа назад, Бес сказал:

Если так "очень" нужна схема, то что мешает неспешно переписать вин и проверить его? Чтобы потом никто левыми способами с костылями (а такой способ один) не выковыривал его? Ладно в первых ошибся (по вису можно определить) , но если в последних - только снова брать ПТС/СТС в руки....

Сильно прошу прощения, по слепости не разглядел что это V ..., исправлюсь.

Благодарю за схемы!!!

[CEO82]

2 часа назад, Бес сказал:

Если так "очень" нужна схема, то что мешает неспешно переписать вин и проверить его? Чтобы потом никто левыми способами с костылями (а такой способ один) не выковыривал его? Ладно в первых ошибся (по вису можно определить) , но если в последних - только снова брать ПТС/СТС в руки....

Сильно прошу прощения, по слепости не разглядел что это V ..., исправлюсь.

Благодарю за схемы!!!



Прошу прощения PSF1 Модуль находится под капотом с права? Верно?

[Бес]

5 минут назад, CEO82 сказал:

Прошу прощения PSF1 Модуль находится под капотом с права? Верно?

Справа по ходу движения.

общая схема расположения компьютеров.pdf

[CEO82]

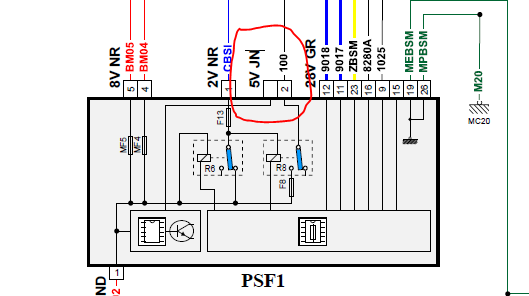

О гуру прошу подсказать как на данных схемах понимать цвет разъёмов и проводов (провода часть цветные часть тонкая черная линия), кол-во контактов в разъёме? К примеру аббревиатуру у разъема на блоке PSF1 5V JN, с которого провод идет на стартер, я трактовал  как 5-ти контактный разъём. На блоке есть 5-ти контактный разъём, серого цвета, с белым проводом среднего сечения, и предполагаю что это на втягивающее реле стартера, на сколько я верно предположил? ;)

[Бес]

Они же там подписаны. Либо рядом с разъемом либо сама колодка.



И контакты там подписаны.

Разъем 5V JN , провод со второго пина.



Что не ясно-то?

В первом сообщении темы есть файлик по обозначениям проводов, но он не полный, да и машинка молодая, может не совпасть.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ PSF1.pdf

[Olegss]

Доброго времени суток нужна электрическая схема и принципеальная схема блока bsm чтоб разобраться какие рылюхи за что отвечают. VF7FCKFVB26935465 благодарю за уделенное внимание

[Бес]

16 минут назад, Olegss сказал:

чтоб разобраться какие рылюхи за что отвечают



Такого нет и никогда не было.



Только по схеме блока по предохранителям, а за что они отвечают известно, можно понять, что делает то или иное реле.





СЕРВИСНАЯ ПАНЕЛЬ - МОДУЛЬ ПРЕДОХРАНИТЕЛЬ МОТОРНОГО ОТСЕКА (PSF1).pdf

[Mi-ha]

Добрый день! Нужна схема включения АКПП для С4; VF7LANFUF74300067

Заранее спасибо.

[Бес]

Только что, Mi-ha сказал:

VF7LANFUF74300067





автоматическая коробка передач.pdf

[Mi-ha]

Благодарю!!!

[A20C]

Добрый день, нужна расположение блока топливных присадок (мочевина или элоис)

VF3VEAHXVHZ077923

[Бес]

1 минуту назад, A20C сказал:

VF3VEAHXVHZ077923





сажевый фильтр 1.pdf сажевый фильтр 2.pdf сажевый фильтр 3.pdf сажевый фильтр 4.pdf селективная каталитическая нейтрализация (SCR) 1.pdf селективная каталитическая нейтрализация (SCR) 2.pdf селективная каталитическая нейтрализация (SCR) 3.pdf селективная каталитическая нейтрализация (SCR) 4.pdf

[Adron]

Добрый вечер, не могли бы помочь с электросхемой двигателя Пежо Партнёр 1.4, ЭБУ J34P . Вин: VF3GJKFWC8N027300. Спасибо!
