Электрические схемы Citroen/Peugeot

[fray2000]

можно схему на citroen c5 x7 дворников вин на 54080644

[Ivaness]

Для VF7UD9HZH45288973 - ищу распиновку и описание контактов соединения 32V NR  Компьютера управления двигателем 1320 .
В SEDRE у меня показывает только разъем диагностики:

Спойлер







Спасибо!



[Бес]

@Ivaness открой "Силовой агрегат" схема "Впрыск". ECU 1320 там.

[Ivaness]

5 минут назад, Бес сказал:

@Ivaness открой "Силовой агрегат" схема "Впрыск". ECU 1320 там.



Видимо, не совсем точно поставил вопрос. Я знаю назначение контактов, а вот описания их, как по примеру с диагностической колодкой, нету. Меня интересует на каких контакты  "+"  на реле вентилятора, а каком (каких) "-".

[Бес]

Нужно само описание/распиновка блока. Такое видел, но где "лежит" - не знаю...

[trmntr]

@Ivaness, это не в седре ищи, а в докбэкапе

[Ivaness]

Искал и там. Попробую ещё, спасибо.

[trmntr]

@Бес, где-то в разделе тех документации на форуме есть тема, созданная Uspenie, там какой-то перечень распиновок с описанием лежит

18 минут назад, Ivaness сказал:

Меня интересует на каких контакты  "+"  на реле вентилятора, а каком (каких) "-".

там просто описывается назначение выводов

3 минуты назад, Ivaness сказал:

Искал и там.

ищи через поиск, выбирай способ "методы-текст" и ключевое слово



я не знаю как у остальных, но при таком поиске у меня всё в разнобой выдает документы, то есть нажимаешь, к примеру, "презентация: коммутационный блок", а открывает совсем другое. Приходится открывать каждый документ, пока не попадётся интересующий.

[chelpanov]

Здравствуйте! А можно посмотреть на схему центрального замка c3 picasso VF7SH5FJ0BT527853

[trmntr]

@chelpanov,

VF7SH5FJ0BT527853.pdf

[chelpanov]



8 часов назад, trmntr сказал:

@chelpanov,

VF7SH5FJ0BT527853.pdf 545 \u043a\u0411 · 1 загрузка

Спасибо

[Олегович]

VF7GANFUCAX512829 BERLINGO VU (M59) ФУРГОН БЕЗ СТЕКОЛ С ДЛИННОЙ БАЗОЙ Н1 ТИП 12 1.6 i 16v 110 (TU5JP4) КПП 5

OPR 12331

Дата начала гарантии 29.11.2010

Прошу схему запуска двигателя/электронный впрыск.

Клубнику надо помочь, не заводится, в топливной рампе пусто, колба с бензонасосом поменяна, бензонасос слышно (из разговора по телефону).

Хочу проверить сколько уходит вольт на бензонасос, прежде чем копаться в других направлениях.





[kirill16255]

Здравствуйте. Интересует распиновка разьема EP1 контакт №11 блока BSI (куда он идет). ситроен с5 2004г 2.2дизель vin VF7DC4HXG76490470

[trmntr]

@Олегович VF7GANFUCAX512829 _0.pdf VF7GANFUCAX512829 _1.pdf

@kirill16255 что не работает?

[kirill16255]

На этом контакте висит постоянный "+" и из-за него BSI не засыпает.

[trmntr]

Только что, kirill16255 сказал:

BSI не засыпает

как вы это поняли?

[kirill16255]

После выключения зажигания не выключается панель и магнитола. После того как снял 11 контакт все работает



[trmntr]

20 минут назад, kirill16255 сказал:

разьема EP1 контакт №11 блока BSI

не могу пока понять какой это номер жгута...........

[kirill16255]

потому-что на нем висит "+"( вызванивал тестером все плюсы и поочереди откидывал) и он подпитывает цепь +АА (это питание от замка зажигания) из-за этого не выключается питание с BSI на магнитолу, панель, стеклоподьемники и т.д. Когда его скидываешь все нормально. Хочется разобраться что это за провод, жгут толстый уходит в подкапотное пространство там из ЭБУ впрыск, подвеска, фары.

Перерыл по автодате все схемы его нигде нет

[trmntr]

погодь

скажи мне, у тебя такой бси? если да, то укажи номер жгута интересующего разъёма...

Спойлер



[kirill16255]

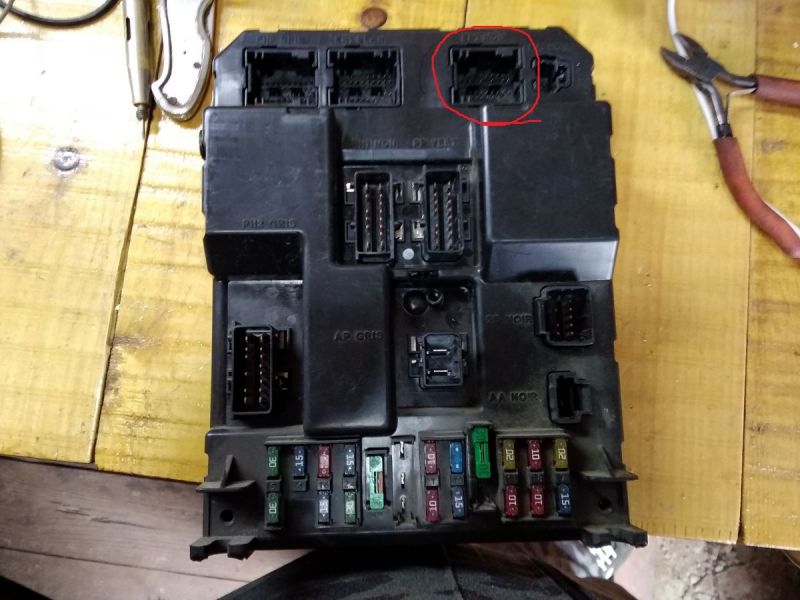

Нет это предыдущая версия, у меня следующая. Разьем EP1 расположен как в этом 40V NR.



[trmntr]

Нашел только такой, вроде похож, разъём EP, 11 пин - Вход/выход возбуждения генератора

Интеллектуальный коммутационный блок.pdf Электрические характеристики _ CITROËN C5.pdf

@kirill16255 вот еще посмотри куда идет 11 пин от 40V NR на схеме пуска двигателя



запуск двигателя.pdf

[kirill16255]

Вроде похож, значит проблема в генераторе.

Большое спасибо за помощь.



[saiz]

Здравствуйте, требуется схема центрального замка vf7chnfvb39361475, ключ простой, блокировка задних дверей механическая

[UVG-56]

Добрый день. Помогите пожалуйста найти схему всего, что касается ЭЛ. МАГН. КЛАПАНА РАЗРЕЖЕНИЯ. А так же схему расположение и название разъемов на BSI. Выдаёт ошибку: Р0245.

Citroen С4 Gran Picasso:  VF7UA9HZC45166460

Нужно очень срочно

ЗАРАНЕЕ СПАСИБО
