Электрические схемы Citroen/Peugeot

[Бес]

15 часов назад, vtgavolt сказал:

Z8TVEAHXVMM015576



Ну... оно в одном.

Другие просто для информации.





Охлаждение 1.pdf вентиляция _ отопление 1.pdf вентиляция _ отопление и кондиционирование.pdf

[Бес]



10 часов назад, Алексей_78 сказал:

vf7rdrfjf9l501242





ИНТЕЛЛЕКТУАЛЬНЫЙ СЕРВИСНЫЙ МОДУЛЬ (BSI1).pdf электронный впрыск.pdf Запуск двигателя.pdf функция информация о застёгивании ремня безопасности.pdf

[citr_one]

Здравствуйте.

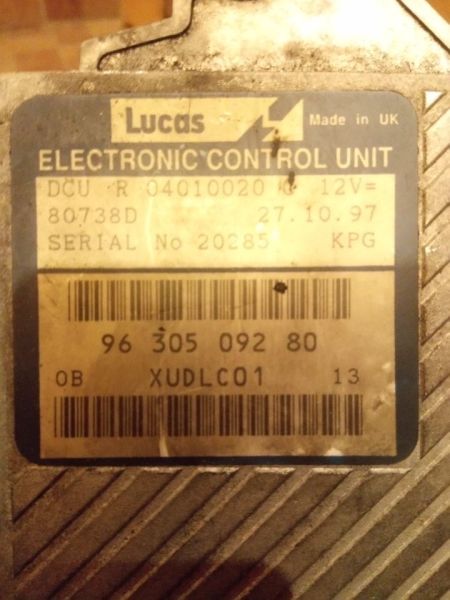

Будьте добры, мне нужна схема ЭБУ(нужно "срисовать" нумерацию контактов) Citroen Xantia 2.1TD
VIN VF7X2P8CF72003013


[Бес]

10 часов назад, citr_one сказал:

VF7X2P8CF72003013



Распиновку не нашел. Только впрыск.





электронный впрыск.pdf

[citr_one]

@Бес Благодарю Вас

[perepsmallboss@gmail.com]

Здравствуйте.

Топливная система

VF7UA9HZH45096548

Спасибо.





[Бес]

2 часа назад, perepsmallboss@gmail.com сказал:

Топливная система



Нет такой схемы.

[perepsmallboss@gmail.com]

@Бес система впрыска?

[Бес]

5 часов назад, perepsmallboss@gmail.com сказал:

VF7UA9HZH45096548





электронный впрыск.pdf

[asas100]

VF73DBHZMEJ872056


[Бес]

Вечером.

[asas100]

spasibo BEC

[leri]

Здравствуйте. Подсобите схемой на задние стоп сигналы VF30U5FS0BS183659.

За ранее благодарю!

[Бес]

4 часа назад, asas100 сказал:

VF73DBHZMEJ872056



R-1 должно быть главное реле.



Но, почитай, поищи.



электронный впрыск.pdf КОД ОШИБКИ P0215.pdf НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ BSI1.pdf НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ PSF1.pdf НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ BCP3.pdf НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ BPGA.pdf ОБОЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ BFH5.pdf НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ BMF4.pdf ПРИНАДЛЕЖНОСТЬ ПРЕДОХРАНИТЕЛЕЙ 1032.pdf НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ BFH3.pdf НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ BFRM 1.pdf НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ BFRM 2.pdf



4 часа назад, leri сказал:

VF30U5FS0BS183659





стоп-сигнал.pdf

[asas100]

spasibo.

[jjust_me]

Z8TNC5FS9BM504702



Нужны схемы работы "памяти" правого зеркала заднего вида.

Т.к. сейчас, при включении задней передачи зеркало перестало менять положение.



Спасибо.

[Бес]

7 минут назад, jjust_me сказал:

схемы работы "памяти"



Это где-то в мозгах, в прошивке. На схемах электрозеркал тупенько управление. Электричество.

Там даже нет никаких КАН/ЛАН.

[Flann]

Прошу помощи по поиску схемы подключения водительского и пассажирского сидений, вин VF7LCNFUF74506825. Нужно понять, какие контакты за что в разъёмах отвечают и куда идут от сидений дальше к блокам.

Спасибо!

[Бес]

2 часа назад, jjust_me сказал:

Z8TNC5FS9BM504702



зеркала заднего вида с электроприводом 1.pdf зеркала заднего вида с электроприводом 2.pdf зеркала заднего вида с электроприводом 3.pdf зеркала заднего вида с электроприводом 4.pdf



2 часа назад, Flann сказал:

VF7LCNFUF74506825



обогрев сидений.pdf ремни безопасности _ подушки безопасности.pdf

[Roman g]

Здравствуйте, помогите, пожалуйста со схемой, внешним видом ...,вообщем всем об коммутационном блоке-блоке предохранителей в моторном отсеке PSF1.

На машину VF77J5FS0CJ517868

Спасибо.

[leri]

Здравствуйте. Нужна схема помощи водителя при парковке на VF30U9HD8DS242242.

За ранее благодарю

[Roman g]

Здравствуйте, помогите пожалуйста понять,бывает ли так:  на блоке BSI1  фишки 10V BA провод CAN CAR low замеряется вольтметром 4,5 вольта, а провод CAN CAR high там же 0,25 вольт, и на автомагнитоле провод CAN COMFORT low 4.5 вольта и там же провод CAN COMFORT high 0,34 вольта.  машина Citroen Berlingo  VF77J5FS0CJ517868.  Не должно ли быть наоборот и разброс в 1 вольт от среднего значения 2,5 вольта ?      Это поломка ???

[Бес]

@Roman g

В 30.06.2009 в 21:46, Enzo сказал:

!!!В ДАННОЙ ТЕМЕ ТОЛЬКО ЗАПРОСЫ СХЕМ!!!
Вопросы "почему не работает", "что может быть" и т.п. будут удаляться (а так же вести к предупреждениям)! Эти вопросы решайте в форумах по моделям.



[Roman g]

19 часов назад, Roman g сказал:

Здравствуйте, помогите, пожалуйста со схемой, внешним видом ...,вообщем всем об коммутационном блоке-блоке предохранителей в моторном отсеке PSF1.

На машину VF77J5FS0CJ517868

Спасибо.



[vitalik1719]

Добрый вечер .

Скиньте пожалуйста схемы на Пежо 206 99г 1.4

VF32CKFXF40374393

Не работают повороты. аварийка. габариты .

и если есть то распиновку блока  предохранителей в салоне

Спасибо.
