Электрические схемы Citroen/Peugeot

[cerg08]

Доброго дня! да перепутал вин !имею два ситроена с5 и с6 .Нужна схема двигателя и вентиляторов охл на с6 VF7TDX8ZACL502227.Спасибо!

Доброго дня! да перепутал вин !имею два ситроена с5 и с6 .Нужна схема двигателя и вентиляторов охл на с6 VF7TDX8ZACL502227.Спасибо!

[i_Fredi_i]

@Бес посмотрел схему рулевого управления нет обозначения цветов проводов подскажите куда смотреть заранее спасибо

[Бес]

12 минут назад, i_Fredi_i сказал:

подскажите куда смотреть



В первое сообщение темы. Там есть файлик с проводами.

Больше ничем помочь не могу.

[Бес]

2 часа назад, cerg08 сказал:

 VF7TDX8ZACL502227





охлаждение двигателя.pdf

[ku-anatol]

VF77JNFRCBJ515672 надо схему центральный замок и запирание отпирание дверей.спасибо

[Бес]

3 часа назад, ku-anatol сказал:

VF77JNFRCBJ515672





Централизованная блокировка absence of this_these variant(s).pdf Централизованная блокировка 2 сдвижные боковые двери.pdf

[Ksm25]

@Бес Спасибо, то что нужно..

[Gruzf]

Добрый день. Помогите, пожалуйста, со схемой АБС. Citroёn C3 (2010 -2016 г.в.) VF7SC8FP0AW553587.
Если это возможно, конечно, то и гидравлическую - тоже.
Заранее - спасибо!

Описание проблемы.

[Бес]

1 час назад, Gruzf сказал:

VF7SC8FP0AW553587





антиблокировочная система (ABS) 2.pdf антиблокировочная система (ABS) 3.pdf антиблокировочная система (ABS) 4.pdf антиблокировочная система (ABS) 5.pdf антиблокировочная система (ABS) 1.pdf система круиз-контроля.pdf

[cerg08]

Доброго дня! Нужна схема наружного головного освещения на с6 VF7TDX8ZACL502227.Спасибо!

[Бес]

25 минут назад, cerg08 сказал:

VF7TDX8ZACL502227





фары ближнего света _ фары дальнего света.pdf

[ПавелКир]

Доброго времени суток. Нужна электросхема компрессора кондиционера и все с ним составляющее на Citroen Jumper 2013г (вин Z8PL2H2M1DC000225).
Уже все перепробовал, не работает и все тут. Спасибо

[Бес]

12 часов назад, ПавелКир сказал:

Z8PL2H2M1DC000225



ВИН кривой.

[Gruzf]

Добрый день. Огромнейшая, душевная благодарность, за предоставленные схемы АБС. Citroёn C3 (2010 -2016 г.в.) VF7SC8FP0AW553587.

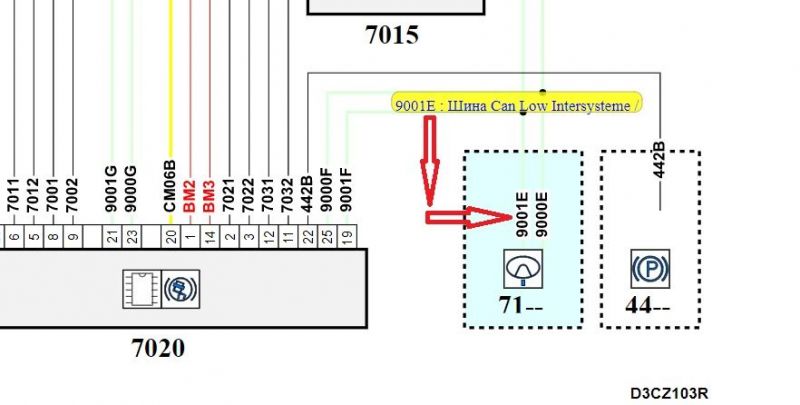

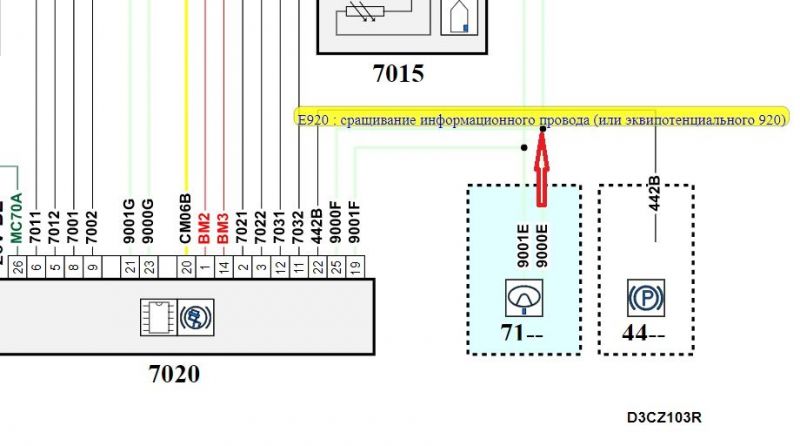

Если можно, добавьте, пожалуйста сведений:  в них есть пара неосвещенных регионов: " 71- - " и " 44- - " .

Непонятно, что это за блоки/(группы блоков). С другой стороны, в схеме имеются датчики, но нет сервоузлов (исполнительных элементов: клапанов, насосов, распределителей и т.п.)

Предполагаю (поправьте пж), что это, могут быть ( components_psa.pdf):

     7100 - серворегулятор усилителя тормозной системы;

и один или несколько элементов из списка:





Т.е. , как-то, эта умная схема, ДОЛЖНА воздействовать, на тормозные усилия в колесах.

Заранее - спасибо, если найдёте возможность, помочь.


[ПавелКир]

@Бес vin: Z8PL2H2M1DC000225 L2H2M1C

Модель/номер двигателя: PSA4H0310TRJ5 0617034
Номер кузова: VF7YAZMFB12324862

Данные из ПТС. Возможно, нужны какие-то другие?

[Бес]

22 часа назад, Gruzf сказал:

VF7SC8FP0AW553587



Спойлер









Больше ничем помочь не могу.



[Бес]

12 часов назад, ПавелКир сказал:

VF7YAZMFB12324862



Вот этим пользуйся.





Охлаждение 1.pdf Охлаждение 2.pdf Охлаждение 3.pdf

[Yuriy R.]

Приветствую всех,
может быть не по теме, но хотел задать вопрос.

предоставляет ли PSA возможность за деньги получить доступ временный к схемам SEDRE.

На service box можно купить абонемент. Существует ли такой же сервис и по схемам?

Заранее благодарен.





[ZINZIYAHO]

Приветствую Бес

ищу схему АБС пежо 207

VF3WE9HXC9W126350

заранее благодарен

[Ioll]

Citroen Berlingo

VF7GJKFWB93041979

Подскажите , где взять сигнал работающего двигателя ? Хочу запитать ходовые огни . Штатно включается ближний свет , вставил китайские сдвоенные светодиодные лампы .

[Бес]

@Ioll

!!!В ДАННОЙ ТЕМЕ ТОЛЬКО ЗАПРОСЫ СХЕМ!!!
Вопросы "почему не работает", "что может быть" и т.п. будут удаляться (а так же вести к предупреждениям)! Эти вопросы решайте в форумах по моделям.





Это в Первом сообщении данной темы.



В 28.05.2021 в 02:08, ZINZIYAHO сказал:

VF3WE9HXC9W126350







я антиблокировочная система (ABS) 2.pdf я антиблокировочная система (ABS) 3.pdf я антиблокировочная система (ABS) 4.pdf я антиблокировочная система (ABS) 5.pdf я антиблокировочная система (ABS) 6.pdf я антиблокировочная система (ABS) 7.pdf я антиблокировочная система (ABS) 1.pdf

[Darksout10]

Доброе время суток. Есть у кого нибудь схема на бензонасос и дросельную заслонку на ситроен с4 пикассо VF7UD6FYC45348126

[Бес]

3 часа назад, Darksout10 сказал:

VF7UD6FYC45348126



электронный впрыск.pdf  информация о топливе.pdf



компоненты в первом сообщении.

[Алсар]

Добрый день. Не поможете  с электро-схемой охлаждения двигателя ситроен с5 1.6.тнр 2010 года.

VIN номер:

VF7RD5FN8AL534137

[Karibec]

Добрый день, залило блок управления роботом, и через 3 коробка перестала выходить на связь. Купил другую кпп и так же не могу подключить. Скиньте схему робота VF7LC9HZH74527213. Спасибо
