Электрические схемы Citroen/Peugeot

[Бес]

50 минут назад, Базилио сказал:

Пежо 307



На Пежо у меня вообще ничего нет.

[Popesych]

4 часа назад, Базилио сказал:

VF33ENFUF84425271

307.pdf



Схема интерактивная, что где находиться кликается по блок схеме. Что конкретно интересует - спрашивайте

[sonjun]

VF7N1KFWB73691880

Нужна схема запуска c подкапотным блоком предохранителей. Втягивающее включается все хуже и хуже, на прямую срабатывает как положено (хотя там явно на пятаках уже не все хорошо, но крутит). Где-то так же от замка зажигания теряется ток. Я так понимаю есть где-то промежуточное реле, для уменьшения токов на замке зажигания. Просмотрев до 30-й страницы этой темы понял, что на ксары, впрочем как и на другие модели, очень сильно разнятся схемы))). Заранее спасибо.

[Sorti]

Здравствуйте. Не подскажите схему платы блока АБС на ситроен с3

VF7FC8HXB26743854

[Бес]

6 часов назад, sonjun сказал:

VF7N1KFWB73691880



ИНТЕЛЛЕКТУАЛЬНЫЙ КОММУТАЦИОННЫЙ БЛОК (BSI).pdfЗапуск двигателя.pdfэлектронный впрыск.pdfУСТАНОВКА ЗАЩИТНОГО МОДУЛЯ BCP3 ПОД КАПОТ ДВИГАТЕЛЯ.pdfохлаждение двигателя.pdfОПИСАНИЕ ПРИБОРНЫХ ПАНЕЛЕЙ (0004).pdfМОДУЛЬ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ (BH28).pdfМОДУЛЬ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ (PSF1).pdfМОДУЛЬ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ (BM34).pdf



6 часов назад, Sorti сказал:

VF7FC8HXB26743854 Не подскажите схему платы блока АБС



Такого нет

Только так.



антиблокировочная система (ABS).pdf

[LuckyWAV]

Можно схему пневмы и ручника VF7UA9HZH45222165

[Pitergrad]

Прошу схему электроручника на Ситроен С5 VF7RWRHDABL549352. Заранее спасибо

[Provinc]

В 30.01.2020 в 23:06, Бес сказал:



Слабо понял о чем ты...

Все что нашел с дисплеями.

(это даже больше, чем ожидал)
Гран мерси.
да эта зараза, борткомп, что на торпедо сверху, стал показывать "черный экран"
ни с того, ни с сего. хотелось докопаться до истины (она всегда где-то рядом) ?

[keyby80]

Добрый вечер, всем!

нужна распиновка BSI СИТРОЕН С5 2005 VF7RERHRH76705846 , OPR 10489.

И подключение концевика стояночного тормоза.

заранее спасибо!

[Andrii_R]

И снова здравствуйте. Нужна схема подключения фароомывателей. Ну и наверное все что с ними связано. Ситроен С4 2008 года. VIN VF7LCNFUF74876458 Спасибо.

[Сергей$]

Добрый день!
Подскажите как найти  схему С4 2012г   Z8TNCNFUCCM505805
Тестю пообещал найти но не получается)))

[Бес]

21 минуту назад, Сергей$ сказал:

Подскажите как найти  схему С4 2012г





[Сергей$]

Спасибо...но не пошло...)))

Если не сложно - может кто выдернет от туда...
А то настройки компа не  хочется менять - могут программы рабочие слететь, что крайне не желательно

Изменено 13 февраля, 2020 пользователем Бес

[ZINZIYAHO]

Может кто снабдить электросхемой на пежо 207

электросхема бси и эбу

заранее благодарен

VF3WC8FSC9T018767

[Николай Бондаренко]

Добрый день! Очень прошу помочь со схемой заднего парктроника VF7UA5FWC45381331 ?

[V2oD2o]

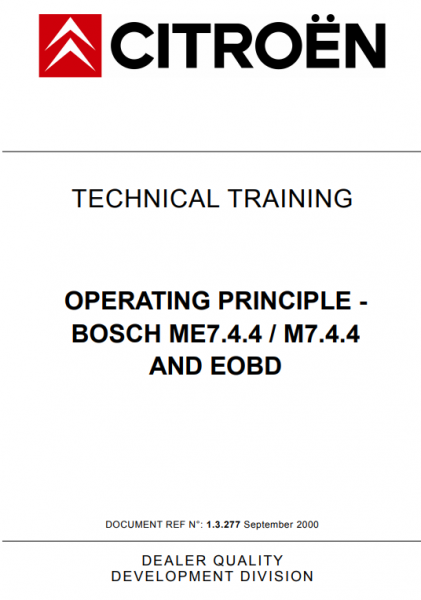

C4/P307 - любой на блоке ME7.4.4, например - VF7LANFUF74418942

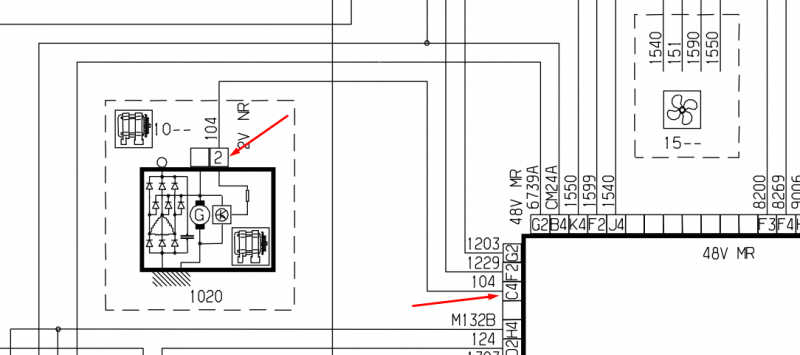

Очень нужна помощь - управление генератором от ЭБУ - что за провод и зачем?





Узел - педаль газа, распиновка не совпадает со схемой - может кто то знает детали или обладает информацией по данной теме - может разные ставились в разные года\модели? ну исключая те у которых датчик положения под капотом через трос - рассматривается именно е-педаль в салоне



На схеме питание 3 и 4, по факту 2 и 4





Еще вопрос по кондею, тут все сложнее - нужна информация о каждом проводе -  вообще информация отсутствует

один из - муфта, один из - вентилятор средняя скорость, один из - контроль давления? сигнал включения? какой где?

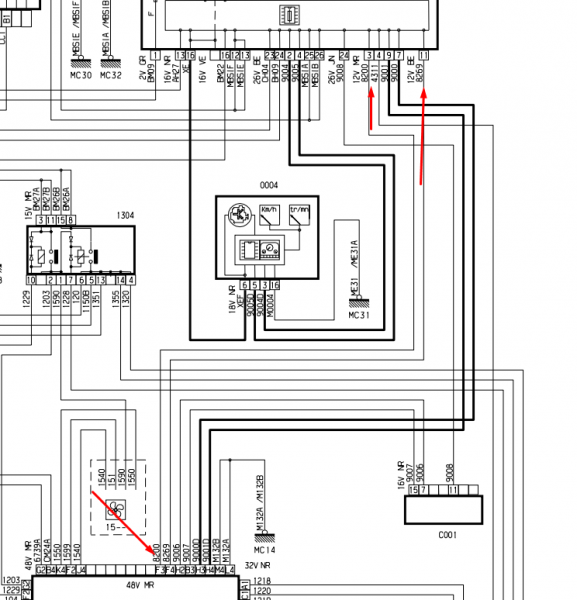

Еще вот этот момент интересен, что за взимодействие эбу с bsi по F3 F4 пинам блока





Или может есть у кого то более свежий документ?





Спасибо!



[swarnoy82]

Здравствуйте! Нужна схема электронного впрыска на Ситроен C5. VIN:VF7RCRFJC76710164. OPR:10537.

Заранее спасибо.

[aleks76]

Здравствуйте. Нужна схема топлиного насоса и бака.

[Бес]

В 18.02.2020 в 01:11, ZINZIYAHO сказал:

на пежо

Нет на Пежо.

В 20.02.2020 в 20:49, V2oD2o сказал:



Очень нужна помощь - управление генератором от ЭБУ - что за провод и зачем?

Тему в электрике создай и там обсудим.

В 20.02.2020 в 23:52, swarnoy82 сказал:

Заранее спасибо

Я в отпуске. Может кто другой поможет.

В 21.02.2020 в 10:31, aleks76 сказал:

Здравствуйте



Вин надо писать...

[Popesych]

В 20.02.2020 в 23:52, swarnoy82 сказал:

76710164



C5_II_10537_ECU.pdf

[swarnoy82]

Всем большое спасибо !

[vitalik1719]

Здравствуйте-  ксантия 98г.1.8 бенз. VF7X1LFYF72050759 -----  SL96-3  21626035  8062  066274

имеется проблема:

люди решили поменять гнилой разъём под подкрылком с левой стороны( водительской) ---поменяли! после этого перестал работать спидометр ,

посмотрел --- был подключен не правильно датчик спидометра!

1-был минус

2-12вольт от F2

3 -вообще никуда

сделал следующее:

лексия кстати показала ошибку по датчику скорости

поменял местами 1и2

3-на приборку контакт 3 и на SL96- 28 контакт ,всё подключил, ошибку удалил ,а он не работает! в лексии скорость также не показывает -но ошибка больше не вылазит!

мог ли сгореть  датчик ?

и  может схемка под вин найдётся для проверки ( может я не те схемы нашёл) буду благодарен, спасибо!

[Popesych]

18 часов назад, vitalik1719 сказал:

мог ли сгореть  датчик ?

мог





XII SL96 pryborka.pdf XII_SL96_vprysk.pdf

[vitalik1719]

спасибо ! подключил я правильно ! будем менять датчик пробовать!

[aleks76]

Здравствуйте. Надо схему топливного бака и насоса, ситроен с1 2012 год, робот, вин VF7PNCFB089639375
