Электрические схемы Citroen/Peugeot

[servat]

Помогите плиз со схемой на подключение автокресел VIN: VF7NC5FV8BY613435

и подключения автомагнитолы и камеры заднего вида и электрокресел VIN: VF7KFRHC8DS514503



Большое спасибо



[Бес]

3 минуты назад, servat сказал:

VF7NC5FV8BY613435



обогрев сидений.pdf



Давай, если не понятно что, то скажи номер элемента и дам более узкую схему на этот элемент. Все раскрывать - не комильфо...



9 минут назад, servat сказал:

VF7KFRHC8DS514503



Тут так же.

автомагнитола.pdf телекоммуникация.pdf функция высвечивание на дисплее данных бортовой навигационной системы.pdf

[servat]

3 минуты назад, Бес сказал:

Давай, если не понятно что, то скажи номер элемента и дам более узкую схему на этот элемент. Все раскрывать - не комильфо...

Интересует разъем подключения кресла - его расспиновка.



[Бес]

Так и заставляешь все раскрыть

Сейчас.

[servat]

1 минуту назад, Бес сказал:

Так и заставляешь все раскрыть

Сейчас.

Спасибо.

[Бес]

обогрев сидений 14.pdf обогрев сидений.pdf обогрев сидений 2.pdf обогрев сидений 3.pdf обогрев сидений 4.pdf обогрев сидений 5.pdf обогрев сидений 6.pdf обогрев сидений 7.pdf обогрев сидений 8.pdf обогрев сидений 9.pdf обогрев сидений 10.pdf обогрев сидений 11.pdf обогрев сидений 12.pdf обогрев сидений 13.pdf

[servat]

Огромное спасибо.

Изменено 19 июня, 2020 пользователем Бес

[Бес]

3.2 запрещён оверквотинг 1 2 - бессмысленное цитирование сообщения, расположенного непосредственно перед ответом, или же злоупотребление цитированием. То есть:

запрещено цитировать последние сообщение в теме (достаточно просто ответить или вставить ник пользователя, если ответ не только на последнее сообщение);

запрещено цитировать сообщение и подписываться: +1, согласен, поддерживаю и т.д.;

запрещено цитирование всего сообщения (цитируйте только ту часть сообщения на которую будете отвечать);

при цитировании сообщения с изображением, из цитаты следует убирать изображение.



)))

[vv_hmel]

Привет! Интересует схема подключения системы АБС (не работает насос) Ситроен с2 2004г VF7JMKFVB97130749.

И если можно, схему подключения магнитолы, и обогрева заднего стекла. Спасибо

[A20C]

VF32KKFUA44245874 1.4 KFU Пежо 206 MagnetiMareli . Есть ли на этой машине датчик/выключатель в системе гур?

Такой датчик включается при повышении давления в магистрали гидроусилителя (когда руль в крайних положениях) и даёт блоку управления сигнал о том, что необходимо поднавалить оборотов, чтобы мотор не заглох.

[Бес]

4 часа назад, vv_hmel сказал:

VF7JMKFVB97130749





автомагнитола.pdf антиблокировочная система (ABS).pdf заднее стекло с электроподогревом.pdf

[Бес]



2 часа назад, A20C сказал:

VF32KKFUA44245874



В схемах ГУРа нет. Совсем.

На сколько понимаю, насос приводится ремнем, через шкив.

Всё.

Скорее всего на насосе какой-то механический регулятор стоит, который отсекает по давлению.



Насос ГУР.pdf

[A20C]

1 час назад, Бес сказал:

В схемах ГУРа нет. Совсем.

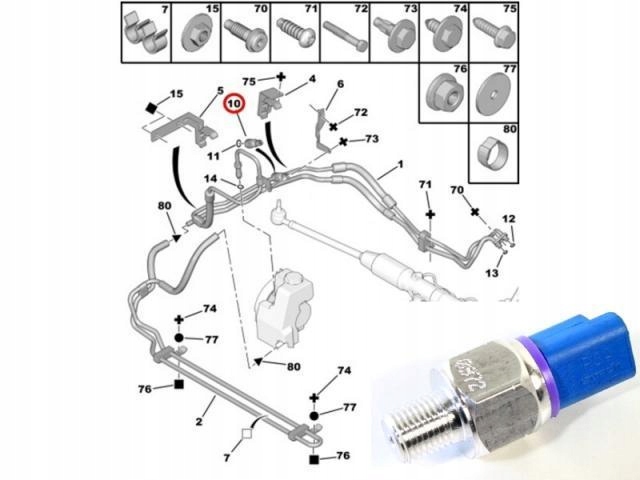

Датчик есть, значит и в схемах должен быть

идёт в блок управления двигателем



[Бес]

44 минуты назад, A20C сказал:

Датчик есть, значит и в схемах должен быть

идёт в блок управления двигателем



А что сразу не сказал?



И называется он - манометрический выключатель, действующий от давления жидкости усилителя рулевого управления.



Ну а что он выключает -  я хз.



А картинка у тебя не правильная. От какой машины картинка?



Правильные ГУР 1- 4

Там нет этого датчика.











электронный впрыск 1.pdf электронный впрыск 2.pdf электронный впрыск 3.pdf электронный впрыск 4.pdf электронный впрыск 5.pdf электронный впрыск 6.pdf электронный впрыск 7.pdf

ГУР 1.pdf ГУР 2.pdf ГУР 3.pdf ГУР 4.pdf

[Ksm25]

Здравствуйте. Помогите пожалуйста со схемой  на климат-контроль VF7CHRHYB39592633

[Бес]

2 часа назад, Ksm25 сказал:

VF7CHRHYB39592633





Охлаждение.pdf

[Ksm25]

Спасибо

[servat]

Здравствуйте.

Помогите пожалуйста с данными: РАСПРЕДЕЛЕНИЕ ВНУТРЕННИХ СОЕДИНЕНИЙ

для VIN: VF7NC5FV8BY613435

[Бес]

3 минуты назад, servat сказал:

VF7NC5FV8BY613435



Нет такой.

Есть такие.





ОБЩАЯ СХЕМА КОНТАКТОВ МАССЫ.pdf ОБЩАЯ УСТАНОВКА КАБЕЛЕЙ.pdf ОБЩАЯ СХЕМА ВНУТРЕННИХ СОЕДИНЕНИЙ.pdf

[servat]

Спасибо

[vv_hmel]

Привет! можно схему робота, Ситроен с2 2004г VF7JMKFVB97130749 ?

[Бес]

21 минуту назад, vv_hmel сказал:

VF7JMKFVB97130749





механическая коробка передач.pdf

[tomx22]

Народ подскажите не работает разъем 12в рядом с прикуривателем  ни  передний ни задний,предохранитель проверил целый,  разьем тоже целый на прикуривателе. подскажите что может быть,VF7UA9HZC45078378 если можно схему.

[-=BeTeP=-]

День добрый.

VF7SC5FS9AA614472

нужна схема подключения термостата и компрессора. Не работает кондиционер, ошибка P0597 - вроде как разрыв цепи у термостата, но вентилятор включается и отключается, двигатель не перегревается, а кондей не работает...

[vv_hmel]

Добрый день! Можно схему подогрева передних сидений и подушек безопасности Ситроен с2 2004г VF7JMKFVB97130749.

Спасибо за прошлые схемы, очень помогли разобраться с гнилыми проводами.
