Электрические схемы Citroen/Peugeot

[larionov2000]

БЕС,низкий поклон!!!

[Гена Крокодил]

здравия всем. Бес я просил схемку от моторного ЭБУ к датчикам /ДМРВ,детонации,датчика положения педали газа\,а получил в основном температурные датчики и реле.Подредактируй пож-ста особенно интересует ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ  VF7GJKFWC93014550 C уважением гена. P.S. А на 307 ПЫЖИК можно схемку, если нет - пошлите куда следует

Изменено 2 июня, 2016 пользователем Гена Крокодил

[trmntr]





А на 307 ПЫЖИК можно схемку

да

[Гена Крокодил]

ЭБУ управления стеклоподъёмниками/с водительской стороны/ //если он подкл. то блокирует все другие,если откл. другие работают\\ к БСИ VF33CRFNE82466413 заранее спсб

[Бес]

VF7GJKFWC93014550



1262 : заслонка с электроприводом

Не вижу я его.

VF7GJKFWC93014550.rar

[Гена Крокодил]

Электронный блок управления водительским стеклоподъёмником   VF33CRFNE82466413 заранее благодарен

[trmntr]

@Гена Крокодил, знаете ли вы что: непосредственно в схемах PSA отсутствует напрочь подробная схема любого электронного блока, единственное что есть, так это схема их подключения в цепи...

VF33CRFNE82466413_0.pdf

[ham83]

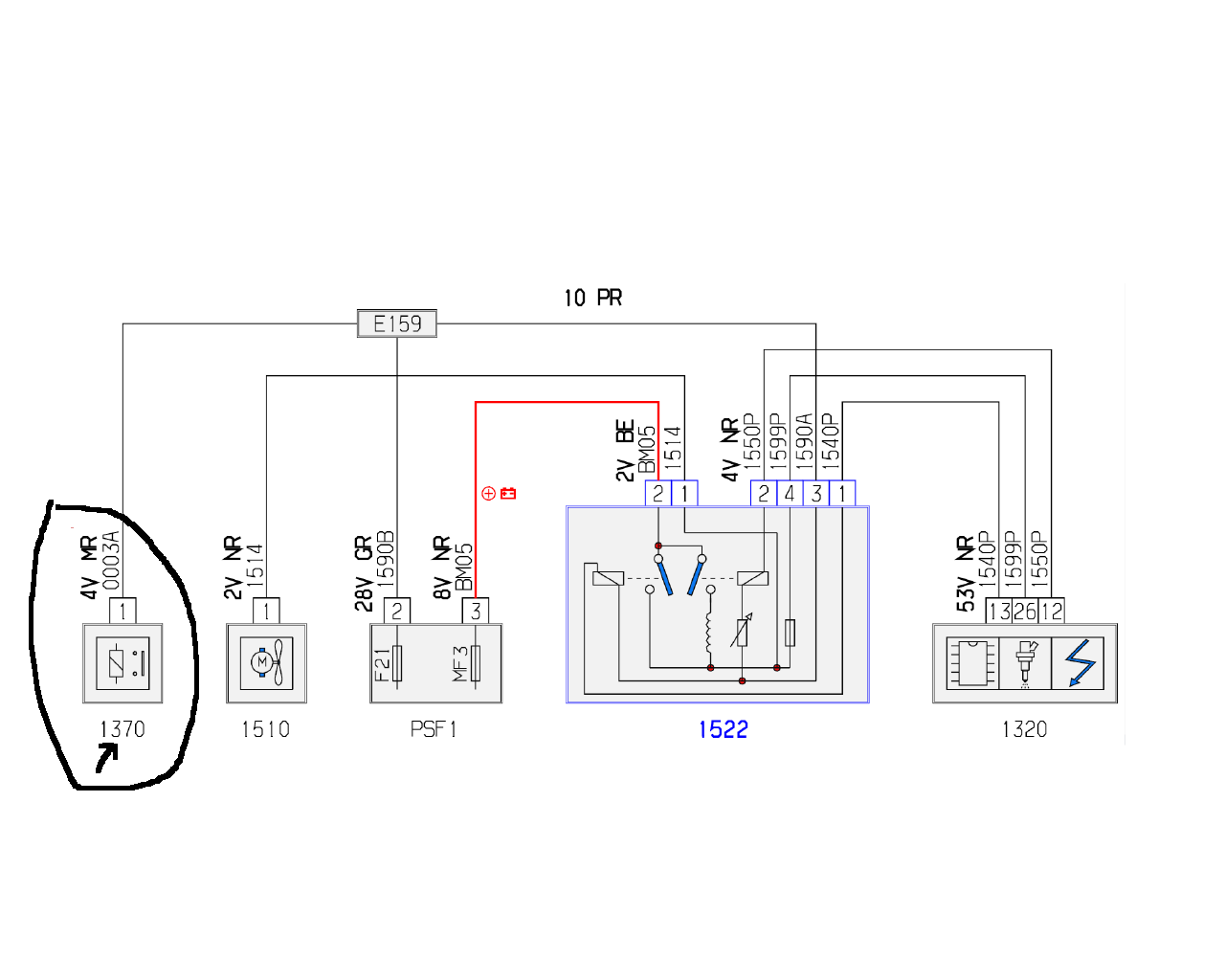

Спасибо за схемы.Подскажите,где находится элемент 1370 по схеме системы охлаждения двигателем VF77J5FS0BJ573643?Спасибо


Изменено 3 июня, 2016 пользователем ham83

[ham83]

кто скажет что это

[Бес]





Подскажите,где находится элемент 1370

Дома бэкап...

[trmntr]

На то он и бэкап, что должен быть везде... Я б себе установил бы на работе, правда, для этого нужен компьютер, а не фрезерный станок

Изменено 3 июня, 2016 пользователем trmntr

[Бес]

На работе систадмин турок.

Был русский - проблем не было.

[Бес]

Подскажите,где находится элемент 1370 по схеме системы охлаждения двигателем VF77J5FS0BJ573643?



1370 простое реле управления двигателем.

1370.pdf

1370-1.pdf

[Гена Крокодил]

Гена Крокодил, знаете ли вы что: непосредственно в схемах PSA отсутствует напрочь подробная схема любого электронного блока, единственное что есть, так это схема их подключения в цепи.trmntr извини неправильно выразился.схема подключения и нужна.Только у меня 4 стеклоподъёмника+зеркала складываются.Поищи пож-ста что нибудь похожее и главное укажи/если не сложно/где + на водительский блок.С уважением гена

[ham83]

Спасибо,то что нужно.

[trmntr]

Только у меня 4 стеклоподъёмника+зеркала складываются

это понятно, только я выложил то о чём вы конкретно просили:

ЭБУ управления стеклоподъёмниками/с водительской стороны

Поищи пож-ста что нибудь похожее

Похожее на что?

Изменено 4 июня, 2016 пользователем trmntr

[Гена Крокодил]

Только у меня 4 стеклоподъёмника+зеркала складываются

это понятно, только я выложил то о чём вы конкретно просили:

спасибо.Очень помогло - разобрался

[dust_1973]





Та же самая проблема. Citroen c8 2006 2.0Hdi 109Hp Fap vin: VF7EBRHTB13288159 Нет питания на топливный насос в баке. Нужна схема такого же блока BSM-L05-00 (9657718680). И ещё интересует можно ли его заменить на такой же, но с другими цифрами L06-00 или L11-00?



У меня таже проблема с Lancia Phedra [179] 2.2 JTD она в принципе такая же как Citroën C8, Fiat Ulysse или Peugeot 806. Мы возвращались с семьёй из отпуска и в Польше прямо на автобане перестал работать двигатель. Поляки оттащили мою машину в деревенскую мастерскую и там выяснилось что нет питания на топливный насос в баке. Методом проб и ошибок техник вычислил, что проблема в блоке БСМ. Затем он подключил питание на топливный насос напрямую, в обход этого блока БСМ. Двигатель запустился, мы без приключений доехали домой (ещё около 700 км) машина и сейчас заводится и работает без проблем.
Может кто может мне подсказать в чём функция блока БСМ и каковы могут быть долгосрочные последствия для машины если питание на насос будет идти напрямую а не через этот блок?

Изменено 7 июня, 2016 пользователем dust_1973

[Бес]

Одна из функций БСИ - обесточить всех потребителей.

В случае подачи напрямую питания на насос, он не будет обесточен даже когда двигатель выключен, а машина закрыта и будет стоять под напряжением.

Возможны блуждающие токи (машинка-то не молода) и высосет АКБ, ну а про плохое и не хочу упоминать.

Все же я думаю разговор не про БСИ, а про блок предохранителей - PSF1. Он же BSM. Стоит не так дорого. Я бы заменил.

[dust_1973]

Все же я думаю разговор не про БСИ, а про блок предохранителей - PSF1. Он же BSM. Стоит не так дорого. Я бы заменил.



Большое спасибо за ответ, a если я заменю BSM или PSF -1 то нужно мне будет перепрограмировать ключ?

Изменено 7 июня, 2016 пользователем dust_1973

[Бес]

Нет.

[Zhukovski]

Добрый день! На Jumper 2013 г. VIN: VF7YBZMFB12527533 нужна электросхема системы кондиционирования воздуха.

[AlexPo]

VF7LANFUC74299257   2005 г   C4 купе

Нужна схема управления стекло подъемниками.

Схему управления зеркалами нашел тут.

На водительской двери не работает подсветка кнопок управления и не работают сами кнопки. Все произошло после замены двери, Хотя все блоки и жгуты старые, до замены все работало. Предположительно нет массы на кнопках.



 ))) сборщики перепутали разъемы зеркала и кнопок. Оба черные, 6 контактов. но от схемы бы все равно не отказался.

Изменено 8 июня, 2016 пользователем AlexPo

[Бес]





VF7YBZMFB12527533

мой бэкап не видит эту машину.

VF7LANFUC74299257

VF7LANFUC74299257.pdf

[RORIK]

Доброй ночи, ищу схему расположения концевика водительской двери или схемы автоматической блокировки водительской двери(возможно есть отдельный предохранитель). ДС4 12г vin = VF7NX5FEACY600349
