Электрические схемы Citroen/Peugeot

[Бес]

1 час назад, magcool сказал:

Z8TNC5FS0BM508320





задний стеклоочиститель, омыватель 3.pdf задний стеклоочиститель, омыватель 4.pdf задний стеклоочиститель, омыватель 1.pdf задний стеклоочиститель, омыватель 2.pdf

[magcool]

@Бес Спасибо)

[citroen c5i]

@Бес Спасибо

[citroen c5i]

@Бес Может в курсе при включении зажигания на форсунках должно появлятся напряжение оно появляется 2,5 вольта  и выдает ошибку "цепь реле питания системы впрыска топлива 1 ступень "P0215, в расшифровке пишет обрыв плюса или замыкания и тоже самое про минус

[A20C]

Добрый день, нужно схему концевика педали тормоза на блок управления двигателем и возможно на ABS

 VF33CKFUB83819753

Висит ошибка Р0571 после замены блока управления двигателем.



[Бес]

2 часа назад, citroen c5i сказал:

Может в курсе



Не в курсе.



P.S.

Так-то ничего нового... проводка, контакты, сам блок.





КОД ОШИБКИ P0215.pdf

[Бес]

2 часа назад, A20C сказал:

VF33CKFUB83819753





система круиз-контроля 1.pdf система круиз-контроля 2.pdf система круиз-контроля 3.pdf антиблокировочная система (ABS) 1.pdf антиблокировочная система (ABS) 2.pdf антиблокировочная система (ABS) 3.pdf

[citroen c5i]

@Бес Спасибо буду искать

[karamball]

Добрый день

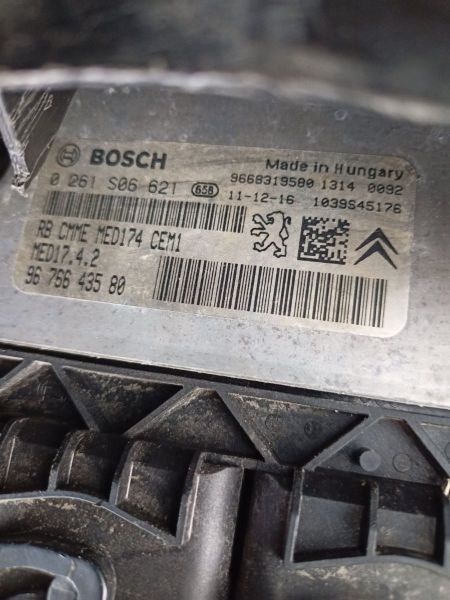

помогите, плз,  схемой эбу 0 261 S06 621 MED 17.4.2  96 766 435 80



стоит на не родном авто, правильного vin нет.

[Бес]

3 минуты назад, karamball сказал:

помогите, плз,  схемой эбу

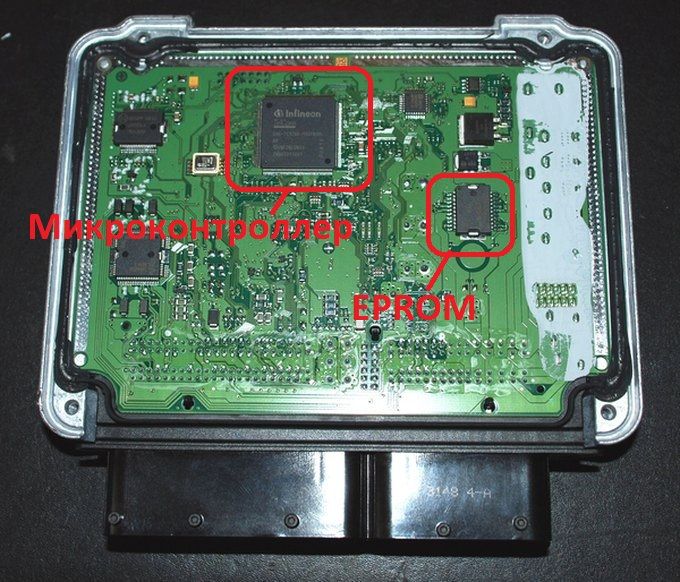

Нет схемы ЭБУ. Не бывает ее. Бывает схема впрыска и там ЭБУ участвует своими пинами, бывает схема круиз-контроля и ЭБУ там участвует своими пинами, но схемы ЭБУ



да еще по номерам - нет.



система круиз-контроля 2.pdf



электронный впрыск.pdf





[Сандалет]

Доброго дня, VF7DCXFXF76324457  схема круиз-котроля. Спасибо

[romankuks]

@Бес Спасибо огромное, пойду ковыряться.

[Бес]

1 час назад, Сандалет сказал:

VF7DCXFXF76324457





система круиз-контроля.pdf

[Ловец снов]

Автомобиль C-crosser 2.2hdi на роботе, нужна схемка проводки от коробки до блоков, или распиновка эбу, нужно позвонить провода. Всего идет 6 проводов 2 на can шину приходят, остальные 4 наверное на эбу, а на какие пины? VF7VU4HNHAZ902369

[Бес]

4 часа назад, Ловец снов сказал:

VF7VU4HNHAZ902369



ЭБУ вот тут совсем не при чем ))))



механическая коробка передач.pdf

[Аstarot]

VF7N1RHZB73197849 ксара 2,0HDI 110 - необходима схема плафонов освещения салона! Спасибо!

[Бес]

38 минут назад, Аstarot сказал:

VF7N1RHZB73197849





освещение закрытых пространств _ салона.pdf

[aunr]

В 29.03.2021 в 10:44, Бес сказал:



ИНТЕРФЕЙС ЧЕЛОВЕК - МАШИНА АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР.pdf 330 \u043a\u0411 · 5 загрузок





Охлаждение 2.pdf 192 \u043a\u0411 · 3 загрузки    Охлаждение 1.pdf 137 \u043a\u0411 · 6 загрузок



Здравствуйте. Благодаря Вашей помощи удалось понять как включить охлаждение  для задних кресел.

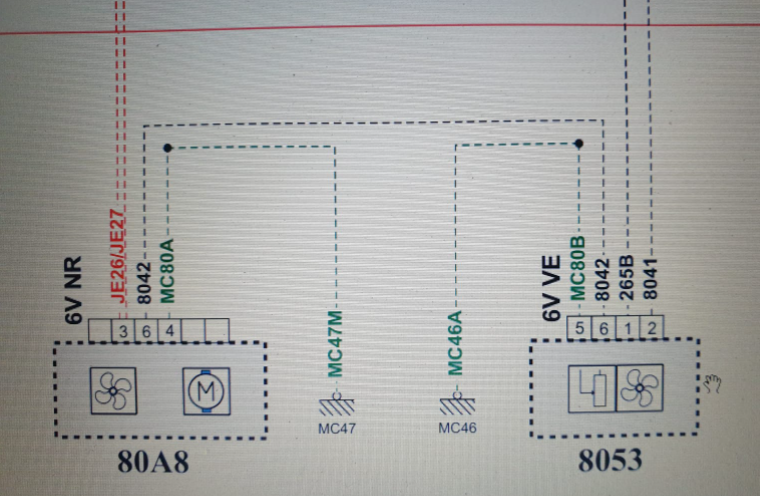

Но есть одна проблема на линию 8041 модуля 8053 (файл Охлаждение 1) должно прийти 12В, а в моей vf73d5gztgj574385 не приходит.

Проверил, что да появляется 12В на VF73EBHZTGJ866071.

Будте добры, схемы охлаждения для VF73EBHZTGJ866071.

[Аstarot]

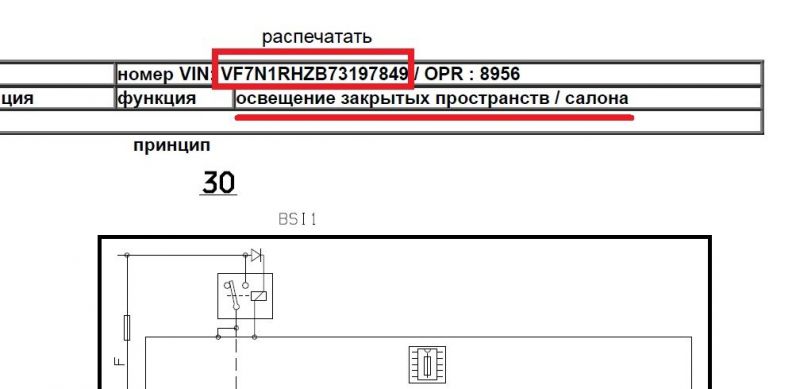

@Бес не соответствует либо схема либо.....кто то полазил в плафон освещения салона( буду ремонтировать как и раньше делал - кидать по-новому провод !) (кинул времянку - всё заработало))))

[Бес]

В 10.04.2021 в 19:10, Аstarot сказал:

VF7N1RHZB73197849





P.S.

Дата начала гарантии 07.08.2001



Прям все 20 лет сам с новья владел? )))



P.P.S. возможно и не совпадение схем

[Аstarot]

@БесУпаси Аллах) Я максимум на автомобиле 4 года езжу))) Переделаем в соответствии с схемой!)

[ZINZIYAHO]

Приветсвую всех!

ищу схему поворотников со схемой мест соединения!

спасибо заранее!



VF7UD9HZC45404290

[Бес]

4 минуты назад, ZINZIYAHO сказал:

VF7UD9HZC45404290





указатели поворота_повторителя_фонари аварийной сигнализации.pdf

[Сандалет]

vf7rerfjf76670106 впрыск, экология

Спасибо

[Бес]

8 часов назад, Сандалет сказал:

vf7rerfjf76670106



Экологии как таковой схемы нет. "Пылесос", клапан прокачки адсорбера есть на схеме впрыска.





электронный впрыск.pdf
