Электрические схемы Citroen/Peugeot

[Сандалет]

продолжаем войну с проводкой

VF7DEXFXC76284431

цепь датчика педали сцепления

Спасибо

[Бес]

10 часов назад, Сандалет сказал:

VF7DEXFXC76284431





7306 : контакт системы безопасности круизконтроля (сцепление)





система круиз-контроля.pdf электронный впрыск.pdf

[gianluca]

В 8/10/2020 в 9:17 PM, Бес сказал:





speedometer 1.pdf 211 \ u043a \ u0411 3 downloads speedometer 2.pdf 130 \ u043a \ u0411 2 downloads speedometer 3.pdf 159 \ u043a \ u0411 2 downloads

Спасибо

[A20C]

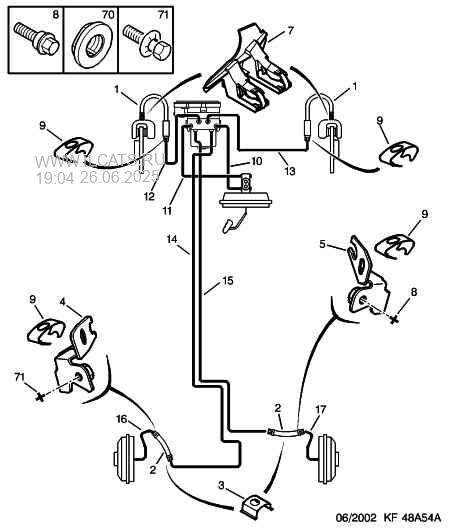

Добрый день, интересует гидравлическая схема подключения тормозных трубочек VF32KKFUA44245874

Блок абс - MK70

В открытых источниках нашёл, но такая ли должна быть?



[Бес]

6 минут назад, A20C сказал:

но такая ли должна быть?



Да, такая.





ТРУБОПРОВОДЫ ТОРМ.СИСТ. С ДОПОЛН. АБС.pdf КРЕПЛЕНИЕ ТРУБОПРОВОДОВ ТОРМОЗН. СИСТЕМЫ.pdf

[A20C]

2 минуты назад, Бес сказал:

Да, такая.

Спасибо!

[Olegss]

Добрый день, нужна схема прохождение (массы) вентилятора охлаждения радиатора и схема блока предохранителей под капотом и в салоне. VF7FCKFVB26935465. Заранее благодарю.



[Бес]

12 минут назад, Olegss сказал:

VF7FCKFVB26935465





ИНТЕЛЛЕКТУАЛЬНЫЙ СЕРВИСНЫЙ МОДУЛЬ (BSI1).pdf охлаждение двигателя.pdf ПРИНЦИП РАБОТЫ ИНТЕЛЛЕКТУАЛЬНЫЙ КОММУТАЦИОННЫЙ БЛОК.pdf ПРИНЦИП РАБОТЫ КОММУТАЦИОННЫЙ БЛОК ДВИГАТЕЛЯ.pdf СЕРВИСНАЯ ПАНЕЛЬ - МОДУЛЬ ПРЕДОХРАНИТЕЛЬ МОТОРНОГО ОТСЕКА (PSF1).pdf

[Olegss]

9 минут назад, Бес сказал:





ИНТЕЛЛЕКТУАЛЬНЫЙ СЕРВИСНЫЙ МОДУЛЬ (BSI1).pdf 161 \u043a\u0411 · 0 загрузок охлаждение двигателя.pdf 234 \u043a\u0411 · 0 загрузок ПРИНЦИП РАБОТЫ ИНТЕЛЛЕКТУАЛЬНЫЙ КОММУТАЦИОННЫЙ БЛОК.pdf 518 \u043a\u0411 · 0 загрузок ПРИНЦИП РАБОТЫ КОММУТАЦИОННЫЙ БЛОК ДВИГАТЕЛЯ.pdf 506 \u043a\u0411 · 0 загрузок СЕРВИСНАЯ ПАНЕЛЬ - МОДУЛЬ ПРЕДОХРАНИТЕЛЬ МОТОРНОГО ОТСЕКА (PSF1).pdf 185 \u043a\u0411 · 0 загрузок

Благодарочка огромная

[Бес]

@Olegss ))))



В 30.06.2009 в 21:46, Enzo сказал:

"не стоит загружать тему благодарностями в отдельных сообщениях, тем более, что для этого есть предусмотренный форумом способ - просто нажмите +" (Taurus) "сердечко".

3.2 запрещён оверквотинг  - бессмысленное цитирование сообщения, расположенного непосредственно перед ответом, или же злоупотребление цитированием. То есть:

запрещено цитировать последние сообщение в теме (достаточно просто ответить или вставить ник пользователя, если ответ не только на последнее сообщение);

запрещено цитировать сообщение и подписываться: +1, согласен, поддерживаю и т.д.;

запрещено цитирование всего сообщения (цитируйте только ту часть сообщения на которую будете отвечать);

при цитировании сообщения с изображением, из цитаты следует убирать изображение.



[BRUSELL]

В 12.08.2020 в 13:04, Бес сказал:

Есть, но зачем цитировать сообщение полностью, да еще с файлами?





система помощи при парковкеabsence of this_these variant(s).pdf 101 \u043a\u0411 · 0 загрузок система помощи при парковке_передняя.pdf 101 \u043a\u0411 · 0 загрузок

Огромное СПАСИБО!!

1 минуту назад, BRUSELL сказал:

А где находится сам блок парковки?



[ZINZIYAHO]

Всем привет!

интересует электросхема предохранителей под капотом

а именно большой предохранитель номер 5 на 70 ампер

у авто есть утечка тока в 250-270миллиампер

когда снимаю этот предохранитель 5 ый на 70 ампер

потребление падает

авто citroen c 8 2006 2.2 hdi

хотелось бу увидеть что сидит на этом предохранителе

и еще на предохранителе 4ом на 60 ампер

спасибо заранее

VF7EB4HWG13278502

В 14.08.2020 в 14:43, BRUSELL сказал:

Огромное СПАСИБО!!



БЛОК ПАРКОВКИ У НИХ СЗАДИ СПРАВА ЗА  ОБШИВКОЙ!

[Ioll]

Всем привет , дайте пожалуйста схему топливного насоса и датчика уровня топлива . Только приобрел колесницу с колхозным ремонтом , провод на насос прокинут по днищу и включается с зажиганием , а датчик совсем не работает , подозреваю что перебили проводку .

VF7GJKFWB93041979

[A20C]



14 часов назад, Ioll сказал:

приобрел колесницу

Бензонасосом управляет блок BSM под капотом, средний 16ти контактный разъем серый, нога 11. Серый у них GR.

Предохранитель N2 15A



Провода от датчика уровня идут в BSI под панелью, в черный 40ногий разьём







ber.pdf ber2.pdf



[Ioll]

5 часов назад, A20C сказал:



Бензонасосом управляет блок BSM под капотом, средний 16ти контактный разъем серый, нога 11. Серый у них GR.

Предохранитель N2 15A



Провода от датчика уровня идут в BSI под панелью, в черный 40ногий разьём


Есть картинка , где проходит жгут от бензобака , есть подозрение что его где то перебили .

[A20C]

В 17.08.2020 в 21:17, Ioll сказал:

где проходит жгут от бензобака

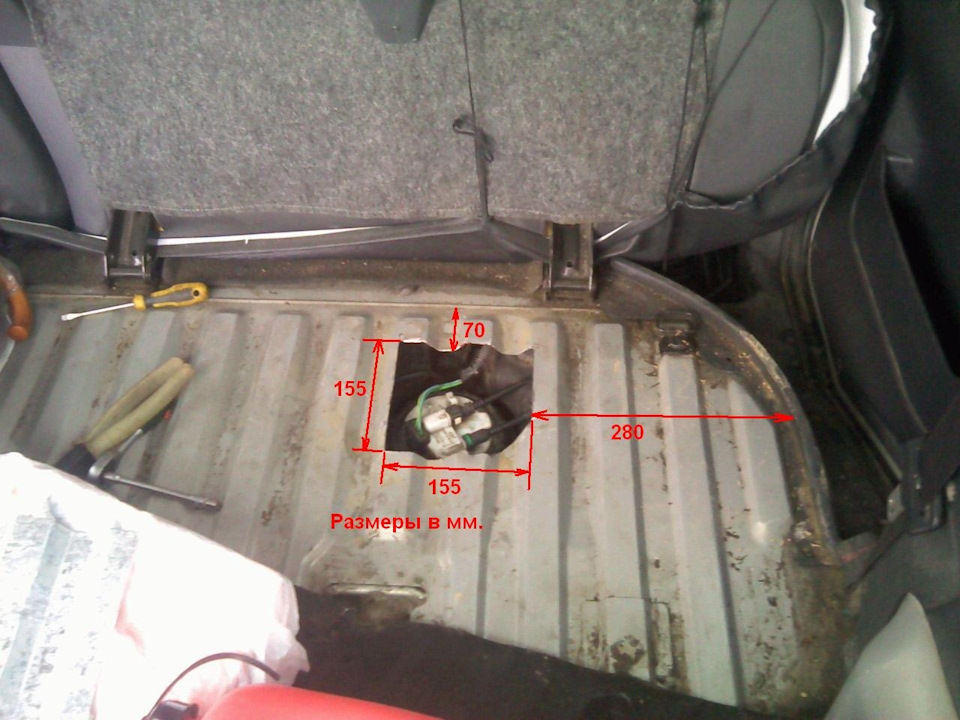

Жгут идёт по центральному тунелю, от места ног среднего пассажира сзади. Для доступа к бензонасосу нужно пилить люк в полу.

Пилить осторожно, бак с бензином буквально в сантиметре!



По просьбе человека с ником "Ioll" выкладываю схемы бензонасоса и датчика уровня, а также схему укладки проводов в исправленном виде. Изначальном схемы в формате XLS ввиду того, что форум их не допускает к закачке, приходится конвертировать. При конвертации некоторыми программами в PDF это всё приобретает нечитабельный вид.



Berlingo2.pdf Berlingo.pdf

[ZINZIYAHO]

В 15.08.2020 в 22:23, ZINZIYAHO сказал:

Всем привет!

интересует электросхема предохранителей под капотом

а именно большой предохранитель номер 5 на 70 ампер

у авто есть утечка тока в 250-270миллиампер

когда снимаю этот предохранитель 5 ый на 70 ампер

потребление падает

авто citroen c 8 2006 2.2 hdi

хотелось бу увидеть что сидит на этом предохранителе

и еще на предохранителе 4ом на 60 ампер

спасибо заранее

VF7EB4HWG13278502



мне кто поможет?))))

[A20C]

В 16.08.2020 в 01:23, ZINZIYAHO сказал:

предохранитель 5 ый на 70 ампер

Это питание BSI

c8.pdf

[Piku]

Добрый день . Нужна схема подключения датчика уровня ОЖ. VIN VF7CH9HZC25864071

[Бес]

В 21.08.2020 в 08:59, Piku сказал:

VF7CH9HZC25864071



Именно по этой схеме у меня выкидывает ошибку....

[A20C]

В 21.08.2020 в 10:59, Piku сказал:

датчика уровня ОЖ

во

xpcsso.pdf

[Piku]

Большое спасибо.

[Сандалет]

Никак не одолею, не сочтите за наглость пытаюсь совместить не совместимое((

VF7DEXFXC76284431

ABS\ESP к эбу

Иммобилайзер (если она существует)



VF7DCXFXF76324457

ABS\ESP к эбу и к АКПП





Спасибо

[Бес]

18 часов назад, Сандалет сказал:

VF7DEXFXC76284431





антиблокировочная система (ABS).pdf антипроскальзывание.pdf динамическая стабилизация.pdf электронный впрыск.pdf



18 часов назад, Сандалет сказал:

VF7DCXFXF76324457





динамическая стабилизация.pdf электронный впрыск.pdf автоматическая коробка передач.pdf антиблокировочная система (ABS).pdf антипроскальзывание.pdf

[Сандалет]

VF7DEXFXC76284431

VF7DCXFXF76324457

увела меня схема в 12-ый раздел, видимо схема топливной необходима

Спасибо)
