Электрические схемы Citroen/Peugeot

[Сержиньо]

Нужны схемы климат-контроля на отопление и охлаждение салона. ВИН VF77JNFRCCJ584714 Спасибо.

[Бес]

Только что, Сержиньо сказал:

VF77JNFRCCJ584714



Все схемы с месторасположением элементов дать не могу - у каждого элемента своя маленькая схемка и своя схема расположения... Очень много....

Как пример - компьютер кондиционера...

вентиляция отопление.pdf Охлаждение 1.pdf Охлаждение 2.pdf Охлаждение.pdf

[Сержиньо]

А схемы дополнительного резистора обогрева на этот ВИН VF77JNFRCCJ584714 нет случайно?

[Бес]

Блин! А сразу спросить???

Когда этот резистор ставили на бензиновые двигатели? Он только на дизелях.

[Сержиньо]

Да, я в курсе. Появилось желание себе такой поставить.

[Бес]

Ищи вин с дизелем, где резистор будет, посмотрим схемы. Подключишь на своем.



P.S. ставили ребята. Смыл от него стремится к нулю...



[Moldavanin]

Здравствуйте! Обладаю G.Picasso II (2015). Работаю над переделкой приборки с монохромной на цветную. Имеется программа Sedre, но слишком древняя (вер. 4.6.0 / сборка DocBackup 2013-11).

* Мой вин VF73A5GZTFJ651510.

* Вин схожего авто в более высокой комплектации VF73A5GZTFJ584991 с жк приборкой.



Буду благодарен 2ум электрическим схемам комфорта (приборок + ГУ) - для сравнения и переделки. Если Вам понятнее, что мне нужно - тогда действуйте на свое усмотрение. Спасибо.

[Бес]

3 часа назад, Moldavanin сказал:

* Мой вин VF73A5GZTFJ651510.

* Вин схожего авто в более высокой комплектации VF73A5GZTFJ584991 с жк приборкой.



1 - Не разбирался какая там у тебя "музыка" стоит, поэтому на оба ВИНа схемы автомагнитола/телекоммуникация/мультимедийный узел

2 - Схемы на эти машины интерактивные, думаю понимаешь о чем я. Общая схема, на ней щелкаешь элемент, выскакивает схема этого элемента и только там можно посмотреть его месторасположение. ВСЕ элементы по всем трем схемам отщелкать - анриал. Поэтому - только сама магнитола, сама телекоммуникация, сам мультимедийный узел...

3 - Нет такой схемы как приборка и ты если работал с DocBackup должен это понимать (см древо схем) Для каждого прибора своя отдельная схема. На ней будут свои пины на приборке и т.д.. И снова - ВСЕ элементы по всем  схемам отщелкать - анриал. Поэтому только многофункциональный дисплей, может ты про него говорил? Я не знаю куда там все параметры выводятся...

4 - Смотришь на древо и говоришь конкретно какую схему надо, поскольку ВСЕ элементы по всем  схемам отщелкать - анриал.



P.S. не откроются архивы - обнови свой архиватор.



VF73A5GZTFJ651510.rar Приборка.pdf VF73A5GZTFJ584991.rar

[Moldavanin]



Огромное спасибо. В принципе знаком с форматом этих схем - по Sedre. Кажись получил больше, чем ожидал и рассчитывал. Огромное спасибо.

Лишь маленький вопрос(ик): источник - он-лайн сервис или офф-лайн документация? (в принципе - вопрос: на сколько свежая документация?).

Изменено 12 сентября, 2019 пользователем Бес

[Бес]

Достаточно свежая, чтобы схемы совпали.



P.S. цитировать не обязательно.

[Шахтёр]

Здравствуйте! Нужна схема управления форсунками Ситроен С5 2001 года 3 литра V6

VF7DCXFXF76072349

[Viberez]

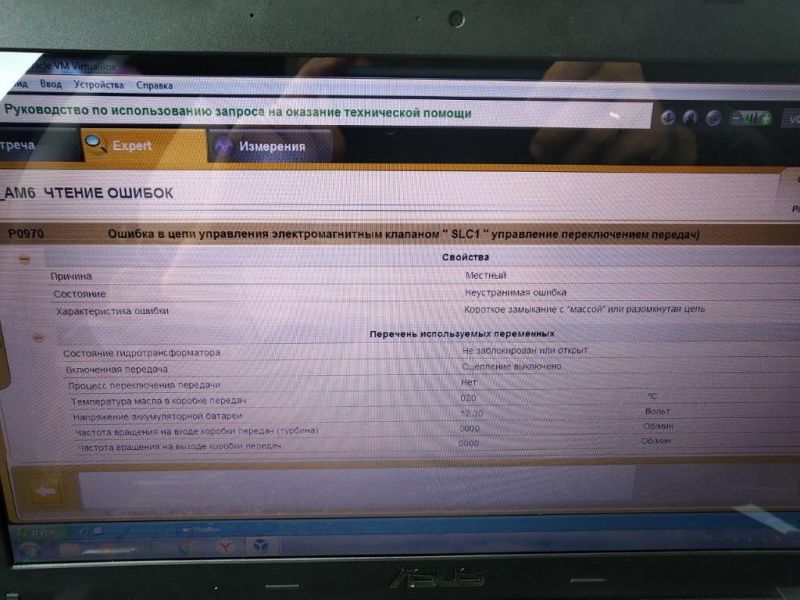

Добрый день! Нужна схема акпп-гидроблок ситроен с5х7 вин VF7RWRHRJ9L543841. После замены гидроблока (новый) вылазит ошибка на холодную Р0969, где-то непропуск до электроклапана SLC1 (или сам электроклапан), помогите, пожалуйста, добрые люди.

[Бес]

13 часов назад, Шахтёр сказал:

VF7DCXFXF76072349



электронный впрыск.pdf

2 часа назад, Viberez сказал:

VF7RWRHRJ9L543841



автоматическая коробка передач.pdf

[Viberez]

Спасибо, мил человек! А блок 1635 (гидроблок) есть? Распиновка ка раз нужна от 1630 до 1635.

[Бес]

В первом сообщении темы - Список компонентов электросхем.

[Viberez]

Бес, я все 182 страницы со вчерашнего дня просмотрел, одну схему для ситроен с5 ОПР 9352 с гидроблоком только нашел. В Sedre больше ничего нет по гидроблоку?

[Бес]

Ты схему хорошо смотрел? Сверху, в рамочке, первая строчка, справа - что написано?

[Viberez]

Понятно, для моего значит нет. Печаль. ?

[vec1971]

Здравствуйте!Нужна схема подключения оригинального  блока согласования фаркопа к БСИ, блок есть, а проводки в машине нету. VF77J9HP8CJ590735

[Бес]

14 минут назад, vec1971 сказал:

VF77J9HP8CJ590735



сцепное устройство прицепа 2.pdf сцепное устройство прицепа 1.pdf

[Hardrabbit]

Доброго дня. Нуждаюсь в схеме управления двигателем

VF7RDRHDACL523089

[Бес]

4 минуты назад, Hardrabbit сказал:

VF7RDRHDACL523089



Прям близкий-близкий ВИН к моему бывшему С5 )))


Схема интерактивная, поэтому не могу ВСЁ вынуть - очень много. Посмотри на датчики/элементы, которые интересуют и их и достанем.

электронный впрыск 3.pdf электронный впрыск 2.pdf электронный впрыск 1.pdf

Обозначения - файлик в первом сообщении темы.

[САФ]

Всем Доброго времени суток.

Перегорает предохранитель f8, блока BSI1, машина не заводится.

Помогите со схемой Ситроен С5 II 2006 Дизель 2.0 136

VIN Vf7RCRHRH76743346

Буду благодарен.

[Бес]

39 минут назад, САФ сказал:

Vf7RCRHRH76743346



Чем помочь-то?

Глюкнуть может любая схема. Тебе лучше знать какая...

F8 20A подрулевой модуль управления - Коммутационный блок прицепа - многофункциональный экран - калькулятор подвески - автомагнитола - Приемник/передатчик системы телематики



На подрулевой единой схемы нет, на него много чего приходит и у каждого своя схема... Телематики у тебя нет.

Остальное проверяй.



P.S. да, схема называется  "обнаружение падения давления в шинах", но это схема подвески - 7715 : Компьютер подвески





обнаружение падения давления в шинах.pdf сцепное устройство прицепа.pdf автомагнитола.pdf бортовой компьютер.pdf многофункциональный дисплей.pdf назначение предохранителей BSI1.pdf

[1976Алексей]

Всем доброго дня! У кого есть схема воздушного насоса, ситроен с5 2002 г. VF7DCRFNC76245849
