Электрические схемы Citroen/Peugeot

[Сергейгоррр]

нужна схема работы поворотов и аварийки. пежо партнёр ориджин 2010г 1.4 бензин. вин VF3GJKEWCAX506899  заранее спасибо

[Бес]

17 минут назад, Сергейгоррр сказал:

VF3GJKEWCAX506899

      VF3GJKFWCAX506899









указатели поворота_повторителя_фонари аварийной сигнализации.pdf

[Сергейгоррр]

@Бес пежо партнёр ориджин 1.4 2010г бензин вин VF3GJKEWCAX506899 схема аварийки и поворотов. где посмотреть расшифровку эл.схемы ??? заранее спасибо

[Бес]

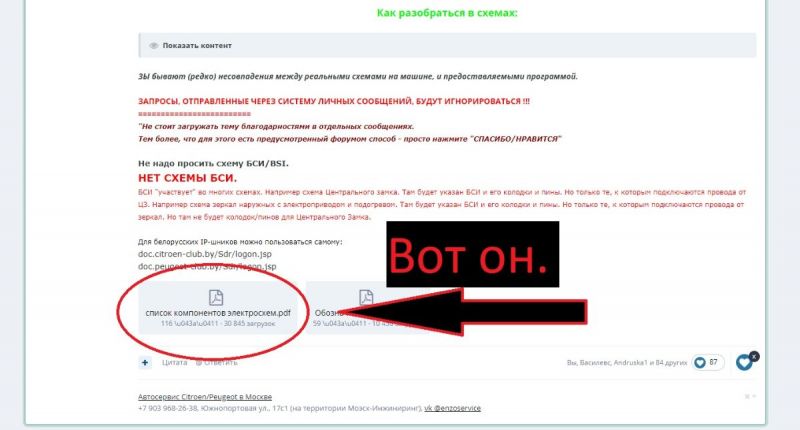

@Сергейгоррр В первом сообщении этой темы файлик "Компоненты электросхем".

[Сергейгоррр]

@Бес расшифровка обозначений в электрической схеме где можно найти??? Файл компоненты электросхем там расшифровки нет@Бес

[Бес]

@Сергейгоррр извини, я не знаю как тебе еще объяснить....



Первое сообщение темы:

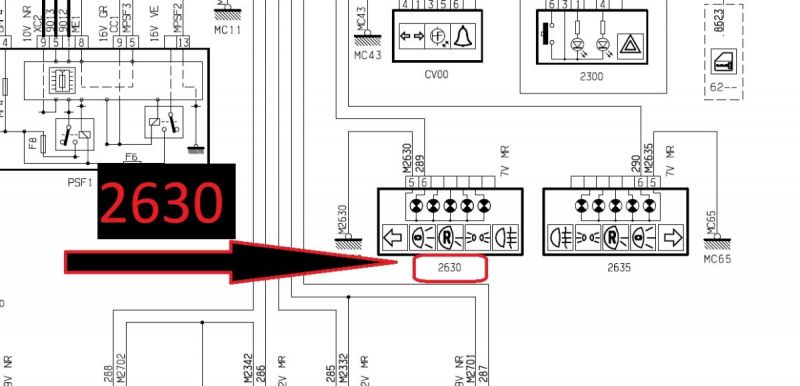

Твоя схема:

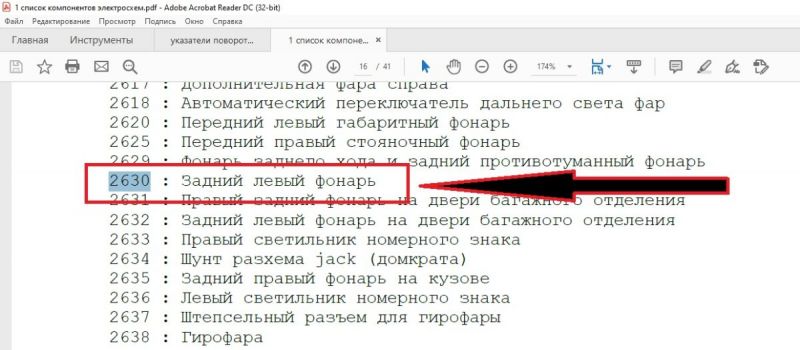

Расшифровка в файле:



[Сергейгоррр]

@Бес многоуважаемый бес огромное спасибо за помощьпонятное дело обыкновенный дятел ну Смотрю на это всё первый раз так что извини большое спасибо

[garag574]

Всем форумчаном привет. Можно схему климата. Ксара Пикассо 1.8 VF7CH6FZB36624824.Заранее спасибо.



[Бес]

24 минуты назад, garag574 сказал:

VF7CH6FZB36624824



СС - есть система стабилизации

БС - без системы





СС Охлаждение.pdf БС вентиляция отопление.pdf БС Охлаждение.pdf СС вентиляция отопление.pdf

[garag574]

@Бес БОЛЬШОЕ СПАСИБО

[ZINZIYAHO]

Здравствуйте !

нужна схема блока управления двигателя

Peugeot 206+

схема форсунок

VF32MHFV0CY023324

[Бес]

50 минут назад, ZINZIYAHO сказал:

VF32MHFV0CY023324



У тебя сервис что ли под Парижем?  Не то, чтобы мне сложно, просто поставил бы Докбэкап и не парился, не ждал от меня схем.



электронный впрыск 34.pdf электронный впрыск 1.pdf электронный впрыск 2.pdf электронный впрыск 3.pdf

[ZINZIYAHO]

Спасибо Бес

нет Бес просто работаю на СТО

да я то ставил его

но почему то не могу заставить работать

по вин код не могу чтоб находил



[Бес]

2 минуты назад, ZINZIYAHO сказал:

по вин код не могу чтоб находил



А он никогда по ВИНу и не заходил )))

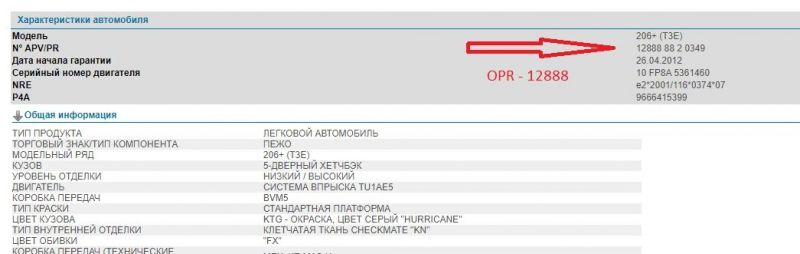

По ОПР/OPR. Комплектацию по спецификации ))) И там смотришь.

[ZINZIYAHO]

а OPR как узнать по вину?



[Бес]

http://psa-club.ru/poleznyie-materialyi/nomer-opr.html







Спойлер



[ZINZIYAHO]

там по вин опр разве можно?

я что то ненахожу этого

[alexansh101]

Подскажете, какой предохранитель вынуть, чтобы отключить автоматическое складывание зеркал? Будет ли при этом работать обогрев и настройка зеркал?



VF77J5FS0DJ595867



Спасибо.

[Бес]

7 минут назад, alexansh101 сказал:

VF77J5FS0DJ595867



Если надо какой-то элемент подробнее - скажи какой.

Обе схемы интерактивные и каждый элемент раскрывается в своей схеме...





обогреваемое заднее стекло _ обогреваемые зеркала.pdf зеркала заднего вида с электроприводом.pdf

[alexansh101]

6 минут назад, Бес сказал:

Если надо какой-то элемент подробнее - скажи какой.



в сообщении выше написал.

спасибо.

[Бес]

1 час назад, alexansh101 сказал:

какой предохранитель вынуть, чтобы отключить автоматическое складывание зеркал?



Страница 159



AC-BERLINGO_II_TP_01_2013_RU.pdf



1 час назад, alexansh101 сказал:

Будет ли при этом работать обогрев и настройка зеркал?



Будет, потому что стнаница 158.

[alexansh101]

27 минут назад, Бес сказал:

Страница 159

я чего то не понял, а где этот маленький блок предохранителей в салоне, который на странице 159? Это тот, который правее от тех что на стр. 158 (в панели приборов)?

Спасибо.

[Бес]

39 минут назад, alexansh101 сказал:

а где этот маленький блок предохранителей в салоне



На БСИ.





зеркала заднего вида с электроприводом 2.pdf зеркала заднего вида с электроприводом 3.pdf зеркала заднего вида с электроприводом 1.pdf

[alexansh101]

4 минуты назад, Бес сказал:

На БСИ.

Не легче...

Где это? ?

[Бес]

20 минут назад, alexansh101 сказал:

Где это? ?

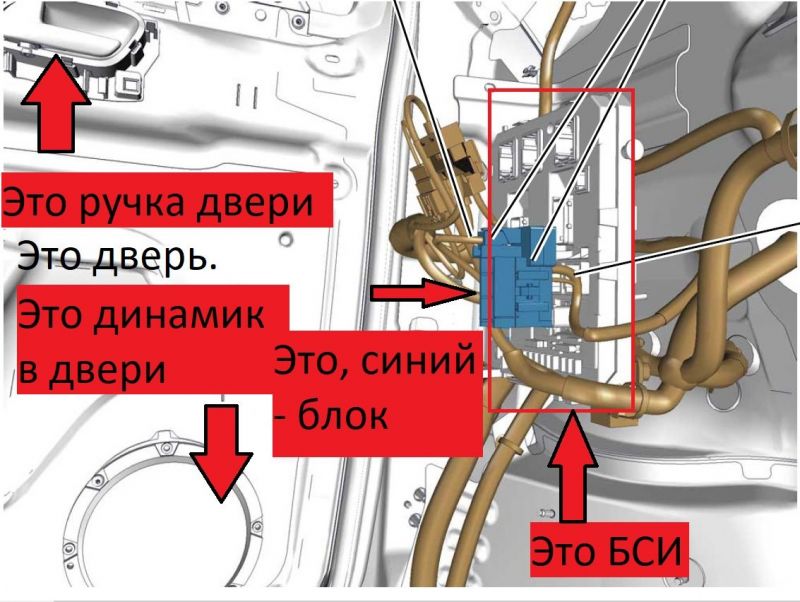

Так где же находится БСИ?
