37 минут назад, A20C сказал:

VF32AKFUF44286954

abs teves mk70

всё подходит от С3 дорест, кроме одного повода №24



Так его и тут тоже нет.





антиблокировочная система (ABS) 3.pdf антиблокировочная система (ABS) 1.pdf антиблокировочная система (ABS) 2.pdf

[A20C]

16 минут назад, Бес сказал:

Так его и тут тоже нет.

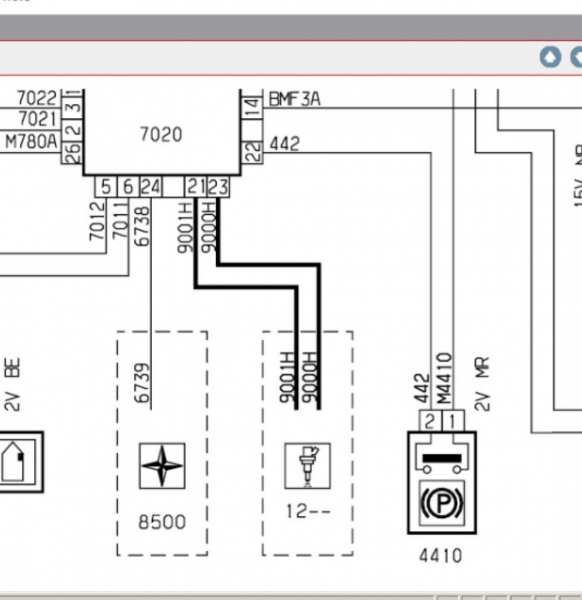

на проводе обозначение 6739, судя по всему это сигнал для блока 8500 (навигация?? на пежо 206?)

[EvgenSAR64]

Доброго времени суток!

Прошу посодействовать в предоставлении эл.схем для

C4 5-ДВЕРНЫЙ ХЕТЧБЭК 1.6 VTi 16v 120 (EP6) КПП 5
Z8TLC5FWCAM504583

OPR: 12365



- схема сигнализации,

- схема центральной блокировки

- схема иммоблайзера

[Бес]

1 час назад, EvgenSAR64 сказал:

Z8TLC5FWCAM504583





сигнализация.pdf Централизованная блокировка.pdf иммобилайзер.pdf

[EvgenSAR64]

6 часов назад, Бес сказал:





сигнализация.pdf 739 \u043a\u0411 · 1 загрузка Централизованная блокировка.pdf 882 \u043a\u0411 · 1 загрузка иммобилайзер.pdf 417 \u043a\u0411 · 1 загрузка

Благодарю за помощь!

[A20C]

Добрый день, пежо 308 VF34C5FXC55316179 нет питания +12вольт на розетке OBD2 (16 контакт), нужна схема BSI-C001

[Бес]

25 минут назад, A20C сказал:

VF34C5FXC55316179





назначение предохранителей BSI1 _ 1.pdf назначение предохранителей BSI1 _ 2.pdf назначение предохранителей BSI1 _ 3.pdf диагностический разъем 1.pdf

[uluxa007]

Добрый день, нужны схемы подключения фар, дворников. Berlingo 1.4   vf7gjkfwc93356759

[Бес]

28 минут назад, uluxa007 сказал:

vf7gjkfwc93356759





противотуманная фара.pdf стеклоочиститель_стеклоомыватель.pdf фары ближнего света _ фары дальнего света.pdf задний стеклоочиститель омыватель.pdf корректоры положения фар по высоте.pdf омыватель фар.pdf

[V2oD2o]

Z8TNDNFP0EM022708



Очень нужно все что связано с эбу двс - т.е. распиновка, стоит valeo v46.21



Спасибо!

[almAlex]

VF7LCNFUL9Y600215

Помогите то схемами электрики (все что есть), не могу найти проблему где кз.

А от мануалов схемы отличаются...



Огромнейшее спасибо!

[Бес]

4 минуты назад, almAlex сказал:

Помогите то схемами электрики (все что есть)



Внимательно читай первый пост темы.

[Бес]

22 минуты назад, V2oD2o сказал:

Z8TNDNFP0EM022708





КОМПЬЮТЕР УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (VALEO V46.21).pdf

[almAlex]

19 минут назад, Бес сказал:



Внимательно читай первый пост темы.

Спасибо за напоминание! Звиняйте)



VF7LCNFUL9Y600215

Помогите схемами электрики (генератор, кондиционер, вентиляторы моторного отсека, заднее и переднее освещение, дворники)



Спасибо!

[Бес]

9 минут назад, almAlex сказал:

VF7LCNFUL9Y600215



ПТФ и Ближний выбрал стандарт, на остальных выбора не было.

фонари заднего хода.pdf электронный впрыск.pdf 1 список компонентов электросхем.pdf ближний свет.pdf габаритные фонари.pdf Запуск двигателя.pdf корректоры положения фар по высоте.pdf охлаждение двигателя.pdf Охлаждение.pdf противотуманная фара.pdf ПТФ Ближний - стандарт.pdf стоп-сигнал.pdf указатели поворота_повторителя_фонари аварийной сигнализации.pdf

[V2oD2o]

4 часа назад, Бес сказал:





КОМПЬЮТЕР УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (VALEO V46.21).pdf 629 \u043a\u0411 · 2 загрузки



Z8TNDNFP0EM022708

Спасибо огромное, может быть есть сама схема для V46.21 ?



Вроде вот этой для ME7.4.4



[karamball]

прошу помочь со схемой шлз на bosh MED 17.4

[Бес]

17 минут назад, karamball сказал:

шлз



Что это?



29 минут назад, V2oD2o сказал:

Z8TNDNFP0EM022708

Спасибо огромное, может быть есть сама схема для V46.21 ?





электронный впрыск 3.pdf электронный впрыск 1.pdf электронный впрыск 2.pdf

[A20C]

19 минут назад, karamball сказал:

шлз

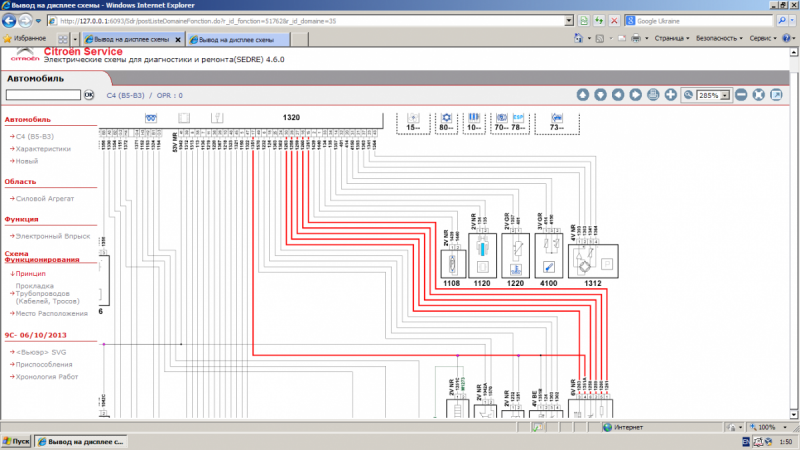

Широполосный Лябда Зонд. Схема от рестового С4 с УР6

[Бес]

1 минуту назад, A20C сказал:

Широполосный Лябда Зонд.



А без вина я не могу.... В смысле - без вИна.

[karamball]

46 минут назад, A20C сказал:

Широполосный Лябда Зонд. Схема от рестового С4 с УР6



номера пинов не видно, можешь подсказать какие?

[A20C]

45 минут назад, karamball сказал:

номера пинов не видно, можешь подсказать какие?

скажи какая машина пежо/ситроен/мини купер?

номер блока есть?

[A20C]

Я тут нафлужу сейчас!

[karamball]

1 час назад, A20C сказал:

скажи какая машина пежо/ситроен/мини купер?

номер блока есть?

  номер 0261201506



стоять будет на ситроене

[A20C]

4 часа назад, karamball сказал:

номер 0261201506

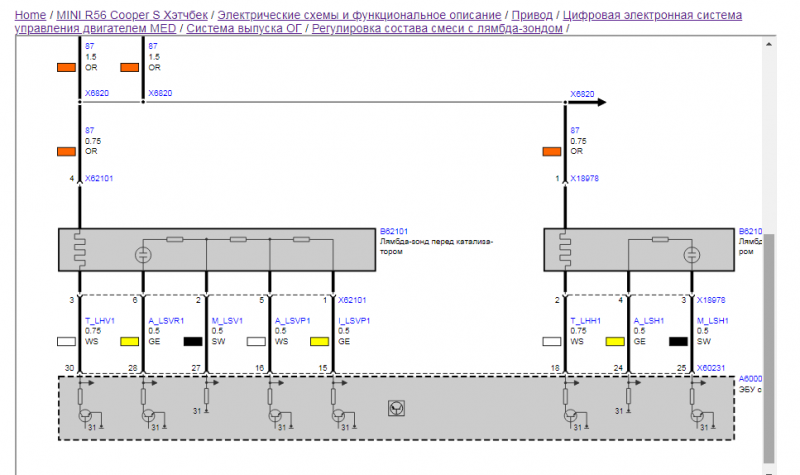

Я уже выше публиковал картинку oт MINI в кузове R56, распиновка лямбды совпадает с PSA.

Блоки BOSCH семейства MEV/MED унифицированы по подключению. Я не говорю что они одинаковые, вовсе нет!

Даже прошивки отличаются размером: 1,5 2 и 4 мегабайта, это зависит от конструктива блока, типа flash и eeprom (внутренний или внешний), а так-же от процессора

infireon TC1766/TC1796/TC1797.

"b" Коричневый 53-контактный электрический разъем

15 Информация насоса, ток пропорционального датчика - 1 на датчике

16 Информация компенсационного сопротивления пропорционального датчика - 5 на датчике

27 Сигнал (-) пропорционального датчика - 2 на датчике

28 Сигнал (+) пропорционального датчика - 6 на датчике

30 Управление (-) подогревом кислородного датчика - 3 на датчике

17 Питание электромагнитного клапана абсорбера паров топлива ; Подогрев системы сбора картерных газов (*) ; Сопротивление нагревателя переднего кислородного датчика - 4 на датчике

распиновка ШЛЗ:







Я так понимаю што автор делает свап или строит корч

Путей привязки бэушного блока в таком случае два:

1) читаем еепром из блока двигателя, делаем вирджиндамп, снимаем BSI, вычитываем из еепром ПИН, привязываем блок управления двигателем диагбоксом (лексией)

2) читаем еепром из блока двигателя, в HEXe вытаскиваем ПИН, снимаем BSI и читаем ПИН, обнуляем еепром, привязываем "новый" BSI, привязываем ключи. Заковыка в том, что радиоключ скорее всего уже не привяжется, поэтому лучше запастись ключами(платками) с али.

Более подробно можно почерпнуть на тематических форумах.
