[Бес]

13 минут назад, gianluca сказал:

W0VZ45GB7LS052899



Good evening, I'm sorry, no.

[tosi]

VF7UE5FS0AJ765267.Нужна схема двигателя EP6C 1.6 VTi 16v 120 (EP6C) КПП 5. Интересует подключение MAP-сенсора и эл.педали газа.ПОЖАЛУЙСТА...

[A20C]

54 минуты назад, tosi сказал:

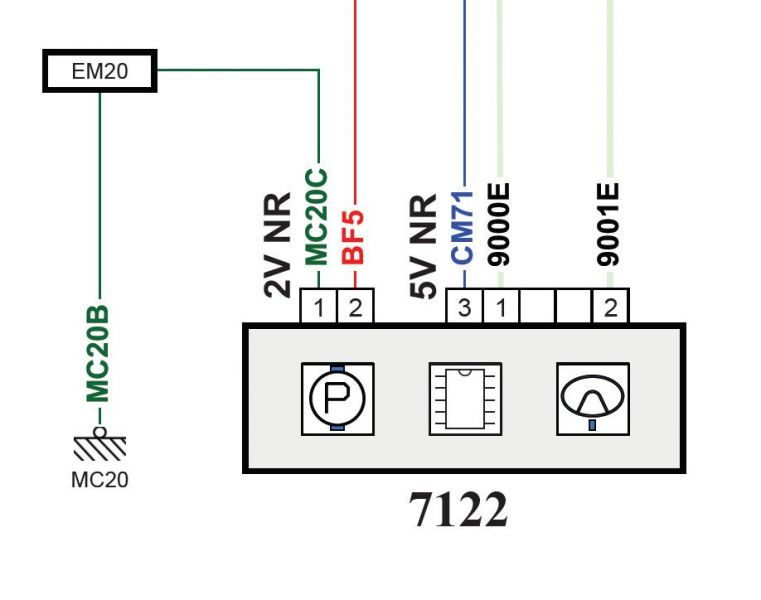

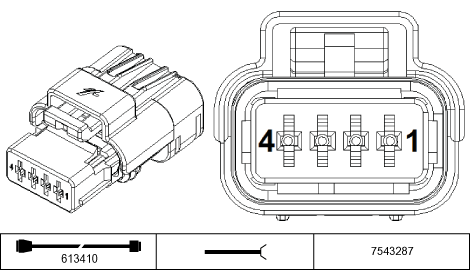

подключение MAP-сенсора и эл.педали газа

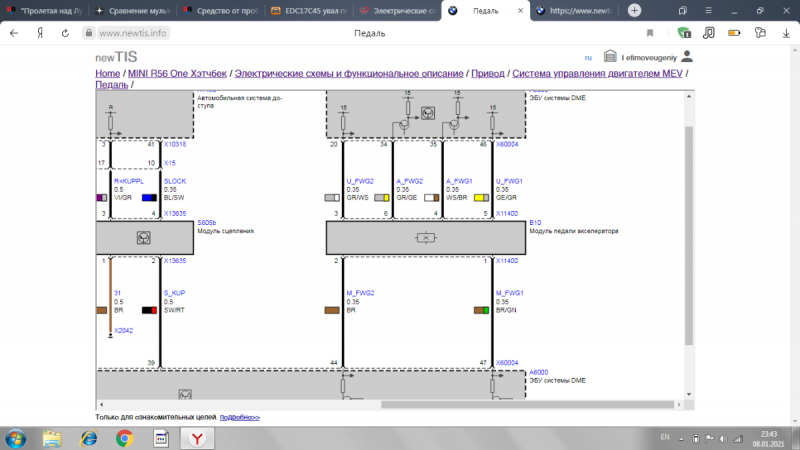

Педаль:

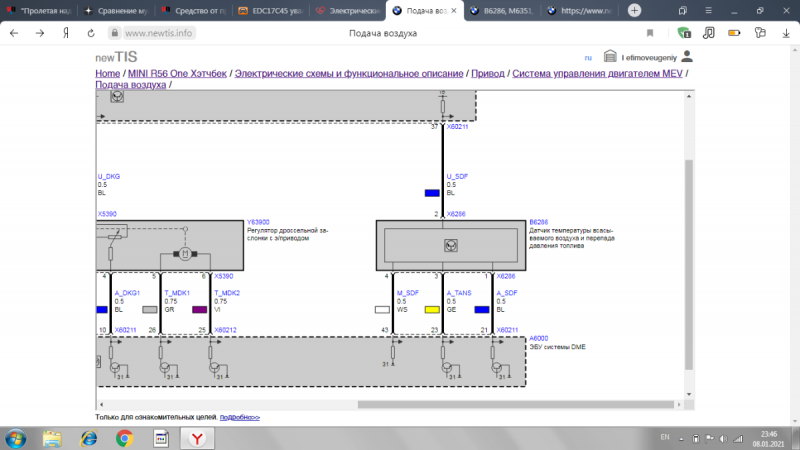

Датчик:

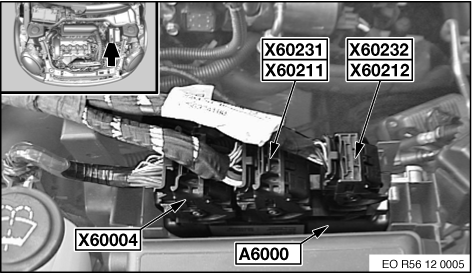

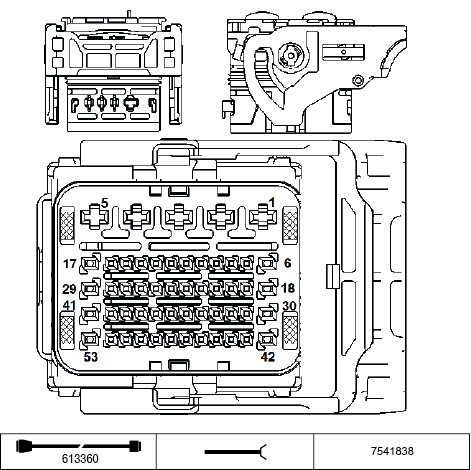

Cхема от MINI R60, но там такой-же блок управления двигателем MEV17.4 как на с4 пикасоо









[tosi]

@A20C БОЛЬШУЩЕЕ СПАСИБО ВАМ.

[Dmitriy Citroen]

Добрый день.

Нужна схема задних ПТФ VF7CH6FZC39652315

Заранее благодарю

[Бес]

11 минут назад, Dmitriy Citroen сказал:

VF7CH6FZC39652315





противотуманная фара.pdf

[Kiu]

Приветствую, пожалуйста электросхему питания топливного насоса CITROEN Berlingo [M59] 1.4, 55.0kw, 2010, KFW

VIN VF7GJKFWCAX511345. Спасибо

[Бес]

10 часов назад, Kiu сказал:

VF7GJKFWCAX511345



Варианта два, но возможно именно по насосу совпадают.



Проверяйте.





ия информация о топливе 1.pdf ия информация о топливе 2.pdf

[sanches36]

Помогите со схемой обогрева заднего стекла Citroen C4 2011 BM500587

Спасибо.

[Бес]

6 часов назад, sanches36 сказал:

BM500587





обогреваемое заднее стекло _ обогреваемые зеркала 5.pdf обогреваемое заднее стекло _ обогреваемые зеркала 1.pdf обогреваемое заднее стекло _ обогреваемые зеркала 2.pdf обогреваемое заднее стекло _ обогреваемые зеркала 3.pdf обогреваемое заднее стекло _ обогреваемые зеркала 4.pdf

[Roman Kovalchuk]

Подскажите, почему на схеме ЭГУР нет проводов с 4 и 5 пинов?



усилитель рулевого управления.pdf

[Бес]

А должны быть?

Наверное потому что на ЭТОЙ машине в ЭТОЙ комплектации они не нужны?

Может, если и должны существовать, то используются при наличи ГУРа с варьируемым усилением? А в данной комплектации такого нет?

ЕСП какая-нибудь отсутствует, а на эти пины цепляют какой-нибудь датчик...

[Roman Kovalchuk]

@Бес у меня они присутствуют. Питание на Гур приходит , can целый, меня интересуют те два , потому что Гур не выходит на связь (уже второй)

Можно схему VF77J9HP8DJ690875

[Бес]

8 минут назад, Roman Kovalchuk сказал:

VF77J9HP8DJ690875



У тебя их тоже  нет ))))





усилитель рулевого управления 1.pdf усилитель рулевого управления 2.pdf усилитель рулевого управления 3.pdf

[Roman Kovalchuk]

:) ничего не понял но очень интересно



[Бес]

13 часов назад, Roman Kovalchuk сказал:

почему на схеме ЭГУР нет проводов с 4 и 5 пинов?



Твоя схема - их тоже нет:







[Roman Kovalchuk]

@Бес у меня серый и  белый .

Они присутствуют. Я не придумал.

Может там длинная затычка. Завтра посмотрю



[mafiaofcodes]

VF7RWRHF8AL521697

https://www.drive2.ru/l/510358389193179469/

Нужна схема куда идёт регулятор давления топлива

[Бес]

13 минут назад, mafiaofcodes сказал:

VF7RWRHF8AL521697



1208 : Топливный насос высокого давления /

1321 : топливный датчик высокого давления



Скорее всего 1321.  Просто так назвали.

Другого нет.





Спойлер



электронный впрыск 1.pdf

[mafiaofcodes]

Ок у меня на 2 контакта, а на схеме на 3

[Бес]

Нет, не он.

1321 : Датчик контроля высокого давления дизельного топлива
1322 : Регулятор высокого давления топлива



Почему у тебя нет его на схеме - не знаю. Может как ТНВД идет? Как раз на нем два провода.



1 список компонентов электросхем.pdf

[mafiaofcodes]

@Бес разобрал проводку. Код 1208. Спасибо

[mafiaofcodes]

@Бес

VF7RWRHF8AL521697

Надо схему куда идёт этот клапан. Нигде не могу найти короткое. Очень много видимо соединены на другие, либо закорочены.

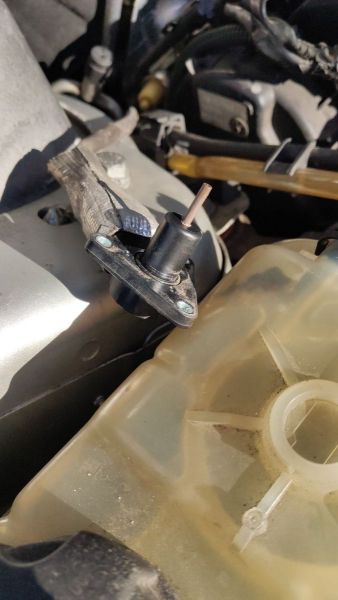

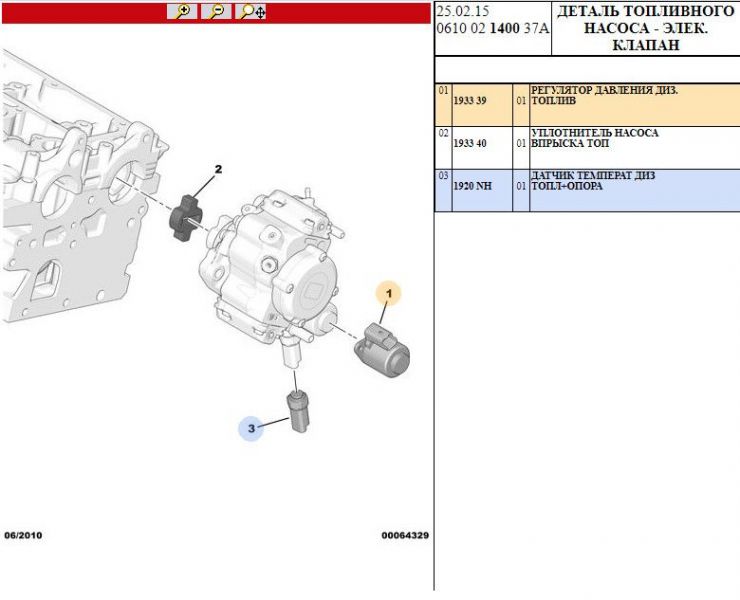

0375p0 это код детали. На схеме не могу понять. Крепится возле (на) турбине. Очень плохо видно потому что между мотором и кузовом (где то по средине сзади мотора).

Нашёл. Можете удалить сообщение.

1374

[Бес]

@mafiaofcodes других схем нет.



8 минут назад, mafiaofcodes сказал:

0375p0



0375p0.pdf



1233 : электромагнитный клапан регулирования давления наддувочного воздуха / на схеме. Она у тебя есть.

Список компонентов тоже есть. Открой его, открой схему, подпиши все компоненты схемы....

[mafiaofcodes]

@Бес 1233 это клапан

А я спрашивал об
