Здравстуйте!

подсобите пожалуйста электросхемой на коробку робот

с обозначениями деталей и соединений

заранее благодарен

citroen c4 picasso 2007 1.6 hdi 110лс

вин   VF7UA9HZH45065818



[Бес]

36 минут назад, ZINZIYAHO сказал:

с обозначениями деталей и соединений



Файл в первом сообщении темы.





механическая коробка передач.pdf

[серега2007]

Вечер добрый, подкиньте схему наружных электро зеркал, нужна подсветка в зеркалах, точнее от блока bsi так как в моей комплектации данной функции нет, вот хочу ее организовать и вывести из блока bsi думаю от блока до порога проводка есть, но в дверь не уходит, поэтому хочу найти именно в самом блоке, и от туда тянуть до зеркал, вот мой вин Z8TND5FEADM029854

Спасибки заранее, админу плюшек

[danil 99]

Пожалуйста подскажите .где находится блок управления стеклоподъёмниками,машина ситроен берлинго 2005г VIN VF7GCWJYB94152292 электро схема уже есть,не знаю где его искать Спасибо



Изменено 21 января, 2020 пользователем Бес

[Бес]

9 минут назад, danil 99 сказал:

где находится блок управления стеклоподъёмниками



Список компонентов в первом сообщении.







[Бес]

20 минут назад, серега2007 сказал:

Z8TND5FEADM029854





зеркала заднего вида с электроприводом 1.pdf зеркала заднего вида с электроприводом 2.pdf зеркала заднего вида с электроприводом 3.pdf зеркала заднего вида с электроприводом 4.pdf зеркала заднего вида с электроприводом 5.pdf зеркала заднего вида с электроприводом 6.pdf зеркала заднего вида с электроприводом 7.pdf зеркала заднего вида с электроприводом 8.pdf зеркала заднего вида с электроприводом 9.pdf зеркала заднего вида с электроприводом 10.pdf зеркала заднего вида с электроприводом 11.pdf

[серега2007]

Спасибо огромное, очень оперативно, прям не ожидал

[серега2007]

Бес, респект и уважуха, схемы очень подробные, нашел все что искал, даже с илюстрацией в картинках ?

[Сандалет]

Добрый вечер!

Z8TNC5FS9BM510819

Впрыск, линия ЭБУ-Форсунки

Спасибо!

[Бес]

24 минуты назад, Сандалет сказал:

Z8TNC5FS9BM510819



электронный впрыск 1.pdf электронный впрыск 2.pdf электронный впрыск 3.pdf электронный впрыск 4.pdf электронный впрыск 5.pdf

[ZINZIYAHO]

В 21.01.2020 в 12:04, Бес сказал:



Файл в первом сообщении темы.





механическая коробка передач.pdf 592 \u043a\u0411 · 5 загрузок

Здравствуйте!

в схеме не нашел электронасоса гидравлического

не смогли бы и его скинуть спасибо

[Бес]

8 минут назад, ZINZIYAHO сказал:

в схеме не нашел электронасоса гидравлического

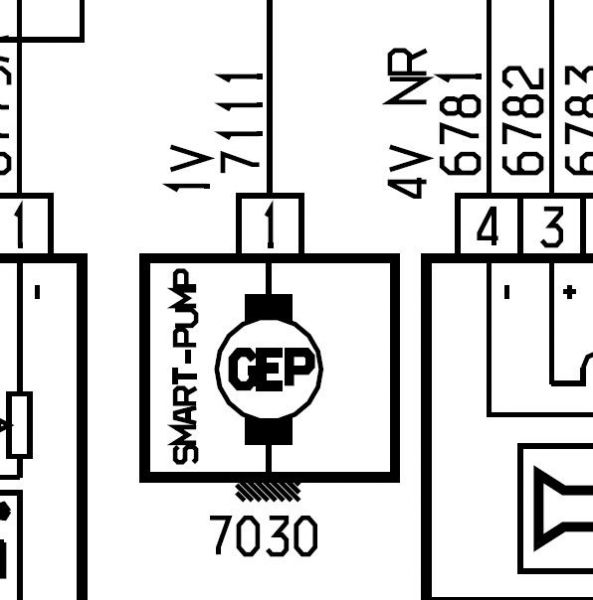

7030 : узел электронасоса (gep)

На нем даже написано SMART-PUMP

На схемах расположения блок с буквой "G"

[Бес]

В 27.08.2019 в 12:44, Taras S сказал:

VF7UE9HR8BJ647417



общая схема контактов массы.pdf электронный впрыск 2.pdf электронный впрыск 3.pdf электронный впрыск.pdf

[danil 99]

Будьте добры,электро схему вентилятора радиатора охлаждающей жидкости VIN VF7GCWJYB94152292.   Спасибо.

[Бес]

32 минуты назад, danil 99 сказал:

VF7GCWJYB94152292





охлаждение двигателя.pdf

[gubar671]

Здравствуйте,    Z8TNC5FS9BM505477

Нужны схемы и распиновки  блоков AT8,    ABS,  ESP,  MEV17.4.2

[Бес]

7 часов назад, gubar671 сказал:

Z8TNC5FS9BM505477



Тут схемы.



ECU коряво получилось, но программы нормальной нет сейчас на компе...

Распечатаешь - разберешься.

[LuckyWAV]

Здравствуйте, нужна схема  ESP и все что с ней связано.

C4 Grand Picasso

VF7UA9HZH45222165

[Бес]

1 минуту назад, LuckyWAV сказал:

VF7UA9HZH45222165





динамическая стабилизация.pdf

[Базилио]

Здравствуйте. Ксара пикассо 2008 vin VF7CHNFUC98312383. Нужна схема внутреннего освещения.

[Бес]

12 минут назад, Базилио сказал:

VF7CHNFUC98312383





освещение закрытых пространств _ салона.pdf

[VOVANSTER]

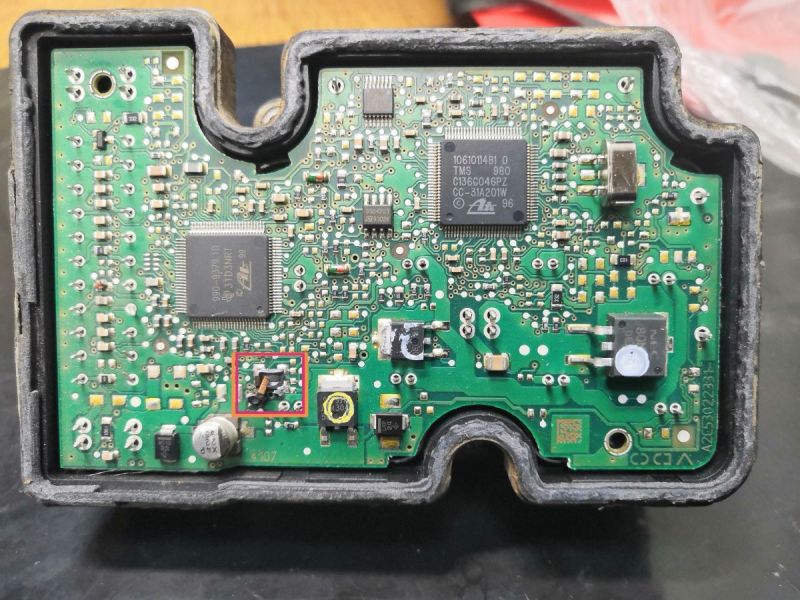

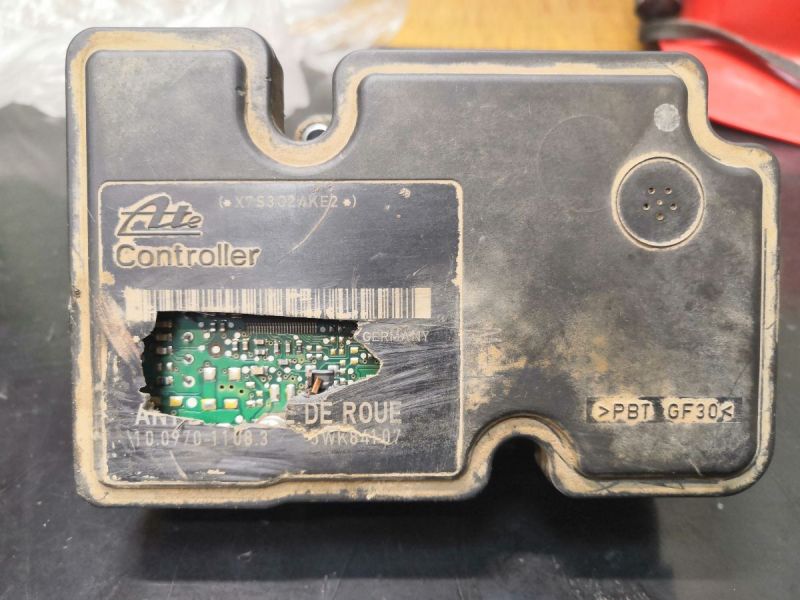

Здравствуйте, может есть у кого схема блока АБС. Автомобиль Citroen C3 1.4 hdi. Либо может кто подскажет какая катушка индуктивности используется в данном блоке чтоб перепаять на новую?

[LuckyWAV]

В 28.01.2020 в 11:33, LuckyWAV сказал:

Здравствуйте, нужна схема  ESP и все что с ней связано.

C4 Grand Picasso

VF7UA9HZH45222165

Можно расшифровку (легенду) к этим схемам?

[Бес]

@LuckyWAV  Первое сообщение этой темы.

[LuckyWAV]

Можно схему кан тогда еще?
