9 часов назад, Бес сказал:



1313 : Датчик частоты вращения двигателя



Не?

электронный впрыск.pdf 548 \u043a\u0411 · 7 загрузок

От частоты вращения попробывал есть сигнал,но мгновенный, не успевает завестись, взял оранжевый провод с ЭБУ он же идёт на катушку ( теперь стартер отключается автоматически ( а то жена вечно ключ передержит ))

[Бес]

1 час назад, danil 99 сказал:

,если можно с картинкой к каким разъёмам приходят провода в салоне. VF7GCWJYB94152292



По другому - никак...



@Xazerd я предложу создать отдельную тему для обсуждения данной проблемы.

обогреваемое заднее стекло_обогреваемые зеркала.pdf

[danil 99]

Спасибо,как всегда выручаете...

[GreenLord]

Добрый вечер.

Нужна схема системы Старт-Стоп, если таковая вообще существует в природе ))).



VIN vf7ua9hr8bj652055



Заранее благодарен.

[Бес]

3 часа назад, GreenLord сказал:

vf7ua9hr8bj652055



Она на этом вине есть?

[Бес]

СИСТЕМА STOP AND STARTС СИСТЕМОЙ "СТОП И СТАРТ"

есть.



Если есть какие-то особые элементы которые интересуют на первой схеме - спрашивай.



Запуск двигателя 1.pdf Запуск двигателя 2.pdf Запуск двигателя 3.pdf Запуск двигателя 4.pdf

[GreenLord]

Спасибо огромное.



Есть ли возможность получить схему расположения элементов 1026 и 1012 как в файле "Запуск двигателя 4.pdf"

[Бес]

8 часов назад, GreenLord сказал:

1026 и 1012



Расположения 1026 нет.

Смотри по проводам и маркировкам от 1012.

1012_1.pdf 1012_2.pdf 1026_1.pdf

[GreenLord]

Спасибо огромное.

[Gruzf]

Здравствуйте, уважаемый теоретик. Citroёn C3 (2010 -2016 г.в.) VF7SC8FP0AW553587 . Машинка очень нравится. Но Третий раз за девять лет отказал омыватель, правда как и ранее, отказ пропал (спасибо ему), типа , через день-другой и сам-собой... , но только после того, как переоденешься и как следует покланяешься и полежишь под машиной, подергаешь провода, предохранители (не перегорают) и т.д и т.п. Смешно, да не до смеха. Нужна, поэтому, схема стеклоочистителя и, самое главное, омывателя лобовика. Заранее спасибо.

[Бес]

15 часов назад, Gruzf сказал:

VF7SC8FP0AW553587





стеклоочиститель_стеклоомыватель 1.pdf стеклоочиститель_стеклоомыватель 2.pdf стеклоочиститель_стеклоомыватель 3.pdf стеклоочиститель_стеклоомыватель 4.pdf стеклоочиститель_стеклоомыватель 5.pdf стеклоочиститель_стеклоомыватель 6.pdf стеклоочиститель_стеклоомыватель 7.pdf стеклоочиститель_стеклоомыватель 8.pdf стеклоочиститель_стеклоомыватель 9.pdf стеклоочиститель_стеклоомыватель 10.pdf

[Gruzf]

Спасибо огромное! Я здесь новичок, подскажите, как поставить плюсик в репутацию?

[Бес]

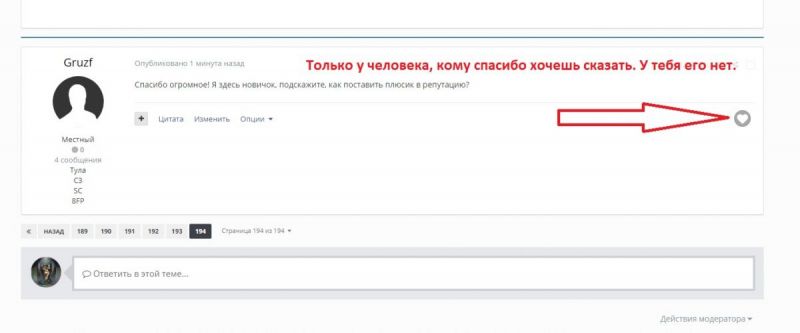

[Gruzf]

Понял, плюсанул.

[Gruzf]

Схемы шикарные! Подскажите, пожалуйста, по обозначениям в них: если линия, проходящая через внутренний субблок  - штриховая , то значит она не заходит в него? Для уточнения своего вопроса я приложил рисунок. Спрашиваю, т.к. есть соблазн, не только прозвонить движок омывателя со средних контактов R9 и R10 предохранительного блока, но и подать на них питание, чтобы проверить его работу. Но, если Вы ответите, на вышеуказанный  вопрос, отрицательно, то значит подавать напряжение нельзя, чтоб не спалить этот субблок. И, название "сервисный аккумулятор" в перечне эл-тов, что нибудь означает? Или это просто бортовая АКБ?

[Бес]

1 - этого никто не знает.

2 - предполагаю, что все-таки пунктиры показывают связь. Может она не такая линейная, как тупо провод, но она есть.

3 - думаю ты попутал с надписями у стрелок.

Синяя стрелка показывает как раз что провод 510 проходит на пин 2 и на контакт реле R9.

Зеленая стрелка показывает на "какой-то" провод от реле R9 во внутренний блок.

Это провод возможно идет во внутренний блок, но к схеме моторчика омывателя не имеет никакого отношения. На другой схеме (может заднего дворника???) он возможно будет.

Может просто масса? Может схематичное обозначение инженеров-электронщиков ПСА чего-то чего мы не знаем?



Может дядя Дима знает? @Popesych ?

[Gruzf]

Может я не точно задал вопрос? Уточню: как раз именно 510-й провод , проходя со 2 -го контакта ПрБл на средний контакт реле R9, заходит ли во внутренний субблок? Или же штриховой участок показывает только вышеуказанное первое соединение и говорит, что внутрь субблока провод не заходит?

На старых советских схемах штрих обозначал именно это. И я это точно зал. Но в данном случае цена ошибки при такой догадке слишком высока.

[Gruzf]

Popesych, спасибо за обнадеживающий ответ, но на будущее хотелось бы знать точно.

[Gruzf]

Любопытно: по схеме получается, что мотор омывателя ещё и реверсивный?! Он , получается, в одной полярности гонит воду назад, а в другой вперёд (на лобовик)? То-то я клапана в каталогах не нашёл и ещё удивлялся , почему у моторчика два выходных штуцера (белый и чёрный).

[Бес]

Ну конечно....



P.S.



В 30.06.2009 в 21:46, Enzo сказал:

!!!В ДАННОЙ ТЕМЕ ТОЛЬКО ЗАПРОСЫ СХЕМ!!!

Вопросы "почему не работает", "что может быть" и т.п. будут удаляться (а так же вести к предупреждениям)! Эти вопросы решайте в форумах по моделям.



Это в первом сообщении темы )))

[Gruzf]

Извиняюсь, и спасибо за помощь!!!

[Popesych]

В 24.12.2019 в 16:45, Gruzf сказал:

но на будущее хотелось бы знать точно.

совсем забыл поправиться. в данном случае нельзя подавать на прямую на контакты блока питание, но не из-за того что штрихпунтиры проходят по блоку контроля и управления, а из-за того что оба провода сидят через реле на массе и если подать то спалим реле или дорожки.

В 24.12.2019 в 16:39, Gruzf сказал:

заходит ли во внутренний субблок?

имхо да для контроля целостности проводки и работы моторчика. если в БКиУ провод не заходит то мне кажется и изобразят прямым проводом. но это ИМХО

[Gruzf]

3 часа назад, Popesych сказал:

сидят через реле на массе

Можно тогда  подавать,  вытащив реле.

[Анатолий Т]

Здравствуйте. Помогите пожалуйста со схемой ABS.

CITROEN GRAND C4 PICASSO. VF7UA9HZHAJ753248.

Нет сигнала от датчика педали тормоза.

[Popesych]

16 минут назад, Gruzf сказал:

вытащив реле.

невозможно, они впаяны в блок в плату силовую
