спасибо. все верно это и нужно было.

[-=BeTeP=-]

День добрый.

Citroen C3 II 1.6 16V

VIN: VF7SC5FS9AA614472

Нужна схема подключения динамиков. Хочу подключить центральный динамик - интересует есть ли под торпедой проводка под него и если нет, то откуда тянуть. Заранее спасибо.

[Бес]

2 минуты назад, -=BeTeP=- сказал:

VF7SC5FS9AA614472



Он называется "Стандартный динамик экстренного вызова".

На всех схемах, во всех вариантах подключается через саб.

Магнитола 2.pdf Магнитола 3.pdf Магнитола 4.pdf Магнитола 5.pdf Магнитола 1.pdf

[Provinc]

Бонжур.
Идет сезон дождей, и пришла печаль.
Передний стеклоочиститель (да и омыватель) не реагирует на переключатель
вообще(предохранители целы). Задний работает штатно(и брызгается также)
Был бы признателен за схему подключений системы очистки(омыва)
лобового стекла.
С4
Z8TNC5FS9CM500473

если кто сталкивался с подобной проблемой, не сочтите за труд
подсказку, как решили

[Бес]

10 минут назад, Provinc сказал:

Z8TNC5FS9CM500473



Архиватор обнови.

[tomx22]

блок BSI  связан с работай блокам абс

[Бес]

Удивительно. И дальше что?

[tomx22]

это был вопрос блок BSI  связан с работай блокам абс

[Бес]

Где этот вопрос?

[tomx22]

у вас проблемы с кукушкой? или с глазами?

[Бес]

По ходу у Вас проблемы с глазами. И немного с восприятием...



В 30.06.2009 в 21:46, Enzo сказал:

!!!В ДАННОЙ ТЕМЕ ТОЛЬКО ЗАПРОСЫ СХЕМ!!!
Вопросы "почему не работает", "что может быть" и т.п. будут удаляться (а так же вести к предупреждениям)! Эти вопросы решайте в форумах по моделям.



[Steev]

Здравствуйте

Интересуют места точек подключения земли CITROEN C2 VF7JMNFUC97468763

[Бес]

28 минут назад, Steev сказал:

VF7JMNFUC97468763



Не правильно.

[micq]

VF7NC9HP0DY565079

C4 b7 1.6 68kw dv6dted вроде как

ESP, без стартстоп



Очень нужна схема запуска двигателя а так же электронный впрыск.

Интересуют моменты такие как косы от мозгов двигателя до тнвд ..(клапан насоса) лямбда, датчик турбины.

Машина была бита в левое крыло, пишет замыкание на массу по тем датчикам. и авто не заводится

Нет давления топлива

Если есть описание работы мозгов edc17c10 и презентация







[Бес]

15 минут назад, micq сказал:

VF7NC9HP0DY565079



Блин, дальше просто сил не хватило раскрывать каждый элемент...

Если что-то понадобится из нижней части схемы - скажи.



https://cloud.mail.ru/public/57qf/5p2cDdc7m



[donical]

Просьба найти схему расположения всех калькуляторов. Она точно существует. я ее видел, а вот найтить не могу.

1 minute ago, donical said:

Просьба найти схему расположения всех калькуляторов. Она точно существует. я ее видел, а вот найтить не могу. ВИН в подписи.



[Бес]

@donical



ОБЩАЯ СХЕМА ВНУТРЕННИХ СОЕДИНЕНИЙ.pdf ОБЩАЯ СХЕМА КОНТАКТОВ МАССЫ.pdf ОБЩАЯ СХЕМА РАСПОЛОЖЕНИЯ КОМПЬЮТЕРОВ.pdf ОБЩАЯ УСТАНОВКА КАБЕЛЕЙ.pdf РАСПРЕДЕЛЕНИЕ ВНУТРЕННИХ СОЕДИНЕНИЙ.pdf РАСПРЕДЕЛЕНИЕ СОЕДИНЕНИЙ.pdf

[donical]

Спасибо, то что надо. Тем более, что та схема которая встречалась мне была менее информативной.

[Kastorkin]

Kastorkin

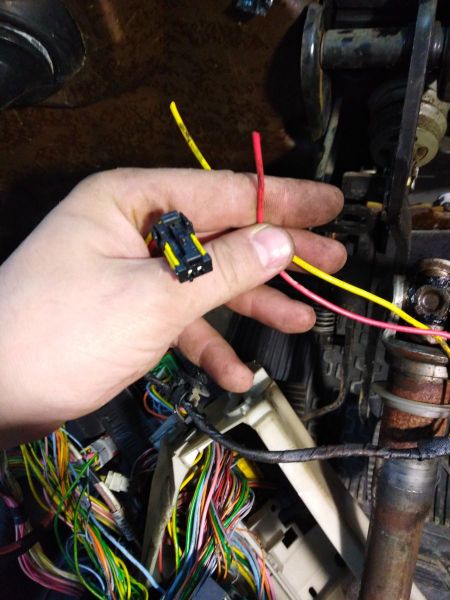

Подскажите пожалуйста куда идут провода с лягушки тормоза, у меня они обрезаны почему то( и не могу найти другой конец. Если можно то схему скиньте. Номера проводов *127/2536/231102 и второй **ch19e*125/2316/221102

Kastorkin

Подскажите пожалуйста куда идут провода с лягушки тормоза, у меня они обрезаны почему то( и не могу найти другой конец. Если можно то схему скиньте. Номера проводов *127/2536/231102 и второй **ch19e*125/2316/221102 vin VF71KFWB73712570





[Бес]

Пятого смогу только.

[-=BeTeP=-]

День добрый. Бес! Ай Нид Хелп!

Citroen C3 II 1.6 16V

VIN: VF7SC5FS9AA614472

Нужна распиновка колодок правой и левой фар, особенно интересует земля и плюс габаритов.

Заранее спасибо.

[retravto]

Здравствуйте нужна схема  BSM4 vin VF7EB3FZC13168398

[Бес]

В 01.05.2019 в 15:01, Kastorkin сказал:

VF71KFWB73712570

     VF7N1KFWB73712570



Отличия есть?

Почему заставляете колупать сайт в поисках вашего вина? Неужели тяжело перестучать 17 знаков с СТС в комп?

В 01.05.2019 в 15:01, Kastorkin сказал:

Подскажите пожалуйста куда идут провода с лягушки тормоза, у меня они обрезаны почему то

Может потому что ее не должно быть там в принципе?

Есть схема АБС, но она идет либо с климатом, либо с кондеем. По вину ни того ни другого нет.

Не знаю чем помочь. Поковырял схемы, нет таких, где бы использовался этот концевик. Ни лимитера ни круиза,...

VF7N1KFWB73712570.rar

[Бес]

23 часа назад, -=BeTeP=- сказал:

VF7SC5FS9AA614472



Контакты 1 и 2 на габариты.

VF7SC5FS9AA614472.rar

[Бес]

3 часа назад, retravto сказал:

Здравствуйте нужна схема  BSM4



Пальцем покажите где она?



Обычно этот блок называют БСМ. Но как правило это БСМ 1.



34 1.pdf 34.pdf
