О блоке BSM

[A20C]

короче говоря если знать как это делать -то нет проблемм


если не знать - то я давал сверху ссылку на BSI + блок двигателя + ключ.

[Mars102]

@A20C Диагност сказал привезти ему в гараж другой подходящий блок, он обнулит его. Потом приедет к машине и подружит всё и заведет. За всё 5тр возьмёт

Спасибо за ссылку на объяву👍. Я искал на авито вчера, не нашел подходящее. Искал "ЭБУ"+"Берлинго"😀

Теперь жду доп фото от продавца. Говорит, что с рабочей машины сняли



По факту если поставить ЭБУ+BSI+Чип в ключ, то должен завестись, как я понял?



По поводу Датчика акселлератора, то он стоит у меня справа (по ходу движения). Фото не могу сделать пока



[A20C]

23 минуты назад, Mars102 сказал:

если поставить ЭБУ+BSI+Чип в ключ, то должен завестись, как я понял?

если на машине стоял такой-же блок, то да



23 минуты назад, Mars102 сказал:

Говорит, что с рабочей машины сняли

от донора вин в BSI видно будет, по вину можно схемы запросить когда что-то пойдет не так

[Mars102]

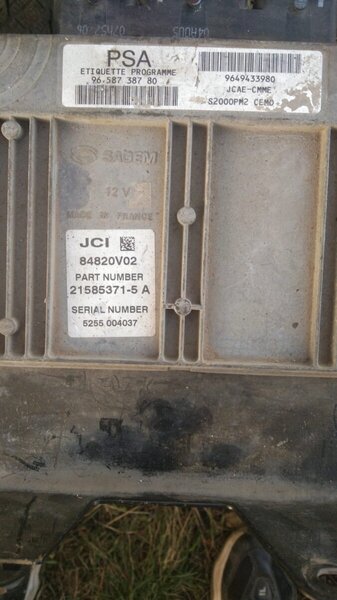

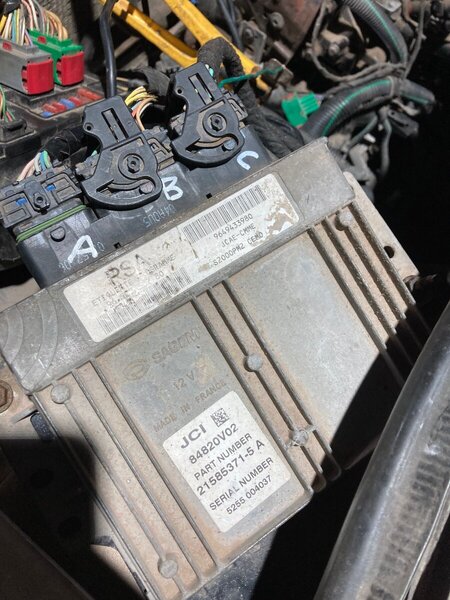

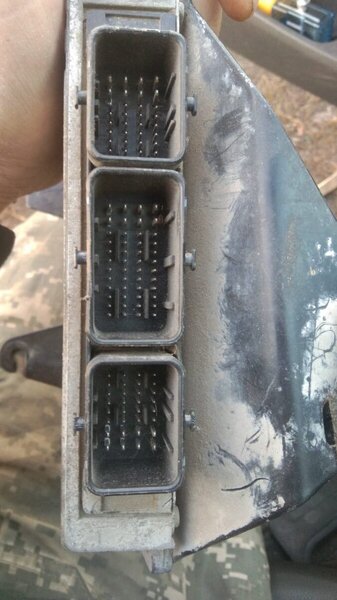

@A20C от вашего описания отличается номер блока. Подойдёт этот?🙏🏽

[A20C]

2 минуты назад, Mars102 сказал:

от вашего описания отличается номер блока. Подойдёт этот?

не отличается, это S2000PM2. Должен подойти.



[Mars102]

Купил комплект б/у, который выше описывали

Сегодня поставил на машину блок, BSI, чип. Чип примотал к «нюхалке»

По итогу так же нет «чека» на приборке, так же насос не отрабатывает (топлива нет в системе)

Отличие только в том, что при включении зажигания, сейчас щёлкает реле в BSI

😏 Куда копать, подскажите? Или вызвать ещё раз диагноста?

[A20C]

Читать vin из BSI, по нему запрашивать схема тут на форуме, далее проверять массу и плюсы на моторе

Нужен человек, который понимает. Диагност-электрик.

[Mars102]

Диагност сказал, что мозги другие нужны или коса моторная

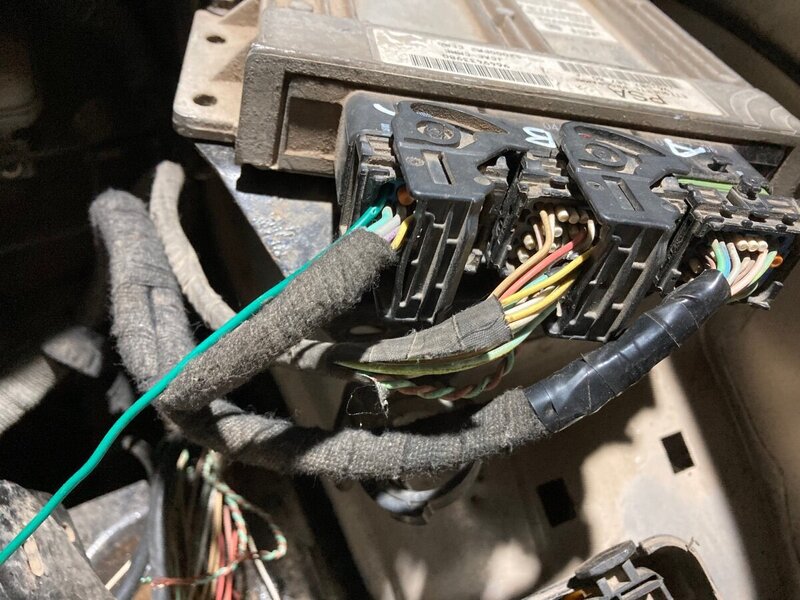

На сером разъёме (H4) отсутствует пин. Подкинул туда +12в(зелёный провод) и ЭБУ вышел на связь

Искать S2000PM1 попробовать? Или косу?

[A20C]

S2000pm1 с таким же подключением, как s2000pm2. Читать вин (vin) из BSI и по этому запрашивать тут схему и по ней перепиновывать косу мотора и возможно кузовную.

[A20C]

[Mars102]

@A20C Сегодня возил BSI и блок управления к диагносту. Он сказал, что блок и BSI от разных авто. Хотел вернуть всё это. Но тот, у кого покупал эти части, теперь трубку не берет))

Теперь думаю, по родному вину посмотреть схему блока и перепиновать разъемы. И прописывать новый ключ. Сяду, потрачу время и снова деньги, посмотрим результат

Выше вы отправили пример схемы или от какого вина? Можете по моему вину кинуть схему VF7GJKFWB93205303 ? Если в PDF, то будет прекрасно



[Бес]

8 минут назад, Mars102 сказал:

VF7GJKFWB93205303





электронный впрыск.pdf

Принцип работы _ Интеллектуальный коммутационный блок  (BSI).pdf Принцип работы _ Коммутационный блок двигателя  (BSM).pdf Функция _ система впрыска Распиновка ЭБУ.pdf

[A20C]

2 часа назад, Mars102 сказал:

схемы или от какого вина?

Схема взята отсюда: https://autoelectric-center.ru/12-stati/122-groupe-psa-sagem-s2000pm2



То, что блок двигателя и bsi от разных машин, это продавец 32раз конечно, по другому и не сказать.

[Mars102]

@Бес Если в файлах по схемам есть отличия в распиновках блока двигателя (Электронный впрыск) и блока предохранителей (Коммутационный блок двигателя BSM), то имеет больше силу схема блока (Электронного впрыска)?



Например, по схеме блока двигателя (PSF1) в разъеме 16V NR pin2 идёт на "Датчик скорости", а по схеме блока предохранителей из разъема PM1 (он же 16V NR) pin2 идёт на "Питание фонарей заднего хода"



И таких несостыковок нашёл несколько😏



[Бес]

Возможно это не нестыковки, а где-то есть узел сращивания проводов? Может питание идет и туда и туда?

Не знаю.



[Mars102]

13 часов назад, A20C сказал:

продавец 32раз

Вчера достучался до него, все норм. Сегодня с моим диагностом должен связаться, пообщаются

[Андрей 112]

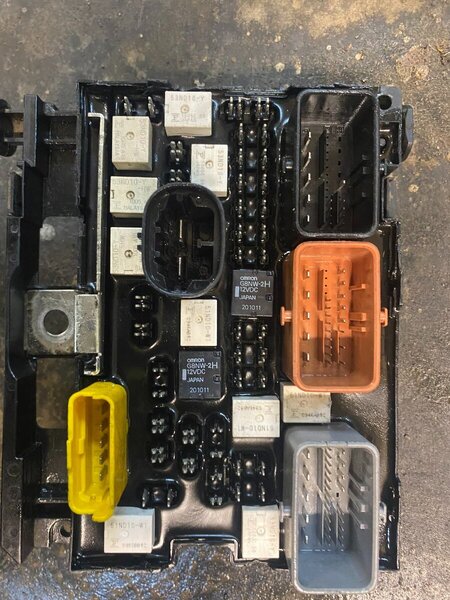

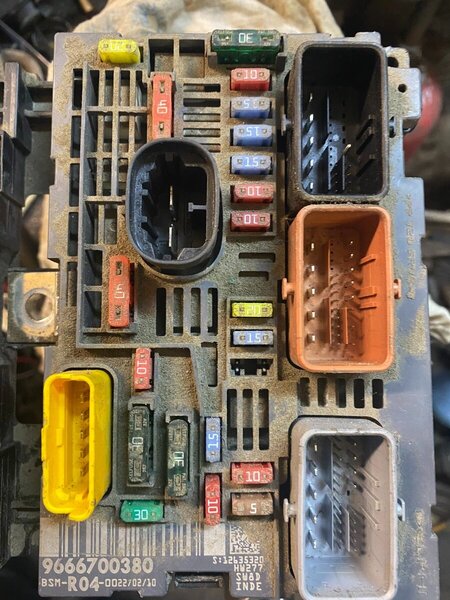

спрошу здесь. Пежо партнер 2010г. BSM-R04. НЕ работает бензонасос. Подскажите которое реле включает бензонасос?

[A20C]

е

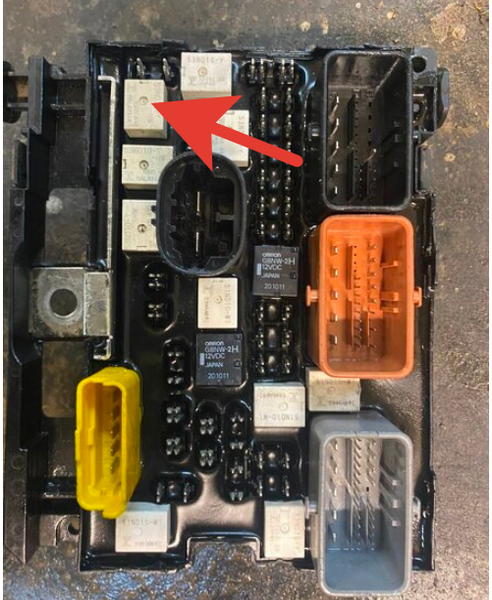

реле отмечено стрелочкой. Это реле  53ND10Y, неврозбранно заказывается на с алика https://aliexpress.ru/item/1005004211821241.html?sku_id=12000028395349419&spm=a2g2w.productlist.list.10.7be35beeNHXJKr

[Бес]

Или вешается наружнее.



[Андрей 112]

С релюшкой понял.

А схемки нет случайно этого BSM?

[Бес]

@Андрей 112 вин?



[Андрей 112]

Еще бы знать где масса бензонасоса крепится?  5пин BSM с массой не звонится

[Бес]

@Андрей 112



1211 : топливный насос в сборе с датчиком уровня топлива





Презентация _ Коммутационная плата - Блок предохранителей в моторном отсеке (PSF1).pdf СЕРВИСНАЯ ПАНЕЛЬ - МОДУЛЬ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ (PSF1).pdf информация о топливе.pdf

[Андрей 112]

Спасибо большое за хорошую информацию

[Бес]

@Андрей 112  Бог в помощь...
