Электрические схемы Citroen/Peugeot

[Istokik]

@Бес нет.



[Бес]

@Istokik Ну значит обрыв

[Popesych]

В 26.04.2022 в 07:46, Istokik сказал:

Должно быть КЗ?

то что показано на фото и пины ты выбрал верно, то да должно быть КЗ между щупами.



Этот разъем  проверял?

@Бес покажи где этот разъем.

[Бес]

@Popesych нет такой картинки, смотрел.

[Popesych]

что разъем не кликабельный?

[Бес]

@Popesych кликабельный, но схемы нет - ошибка, пустая страница

[Istokik]

@Бес Разъем не заметил, не проверял. Скорее всего находится возле генератора. Спасибо. Найду, пришлю фото, если надо и интересно...

[embarrassingly]

Здравствуйте!

Нужна электросхема системы отопления и вентиляции салона.

VF7X1DHWF7200859

Спасибо

[Сергей2310]

Добрый день,нужна схема предохранителей Citroen c4b7,блока  BSI,BSM и те ,что над аккумулятором



Z8TNC5FS9CM508745

[Бес]

1

[Aleksei57]

@БесДобрый день! Прошу помочь схемой головного света дальний, ближний, противотуманки  С4-2010г. Z8TLC5FWFAM503603

[Сергей2310]

@Бес Тогда BSM

[Бес]

7 часов назад, embarrassingly сказал:

VF7X1DHWF7200859



В ВИНе 17 знаков. При чем потерял один где-то в последних шести.



7 часов назад, Сергей2310 сказал:

Z8TNC5FS9CM508745



52 минуты назад, Сергей2310 сказал:

Тогда BSM



Не-не, единичка не к количеству. ))) Это мои заморочки )))



P.S. это все блоки предохранителей на твоей машине.



БЛОК ЗАЩИТЫ И УПРАВЛЕНИЯ РАЗЛИЧНЫМИ ВИДАМИ ЭЛЕКТРИЧЕСКОГО ПИТАНИЯ.pdf  БЛОК ПРЕДОХРАНИТЕЛЕЙ САЛОНА (BFH1).pdf

БЛОК ПРЕДОХРАНИТЕЛЕЙ САЛОНА (BFH3).pdf  ИНТЕЛЛЕКТУАЛЬНЫЙ КОММУТАЦИОННЫЙ БЛОК (BSI1).pdf  НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ PSF1 (MFRM).pdf



[Бес]

4 часа назад, Aleksei57 сказал:

Z8TLC5FWFAM503603



Проблемки )))

Это спецификация твоей машины



Z8TLC5FWFAM503603.pdf



Это предложение что-то выбрать перед показом схем.



конфиг.pdf



Ткни пальцем, что выбрать...



P.S. кстати дальнего нет. Только ближний.

[Сергей2310]

@Бес фенкью веру матч

[Istokik]

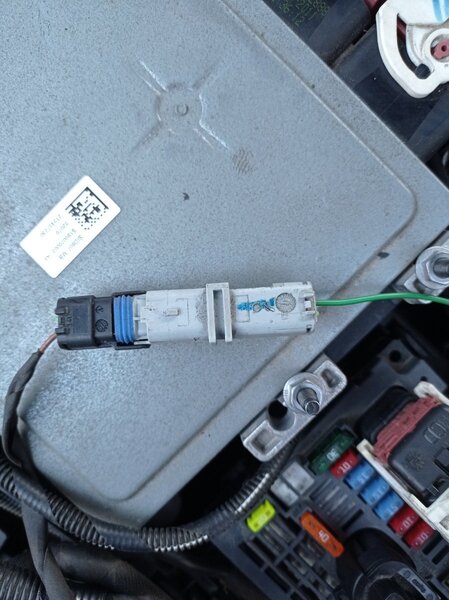

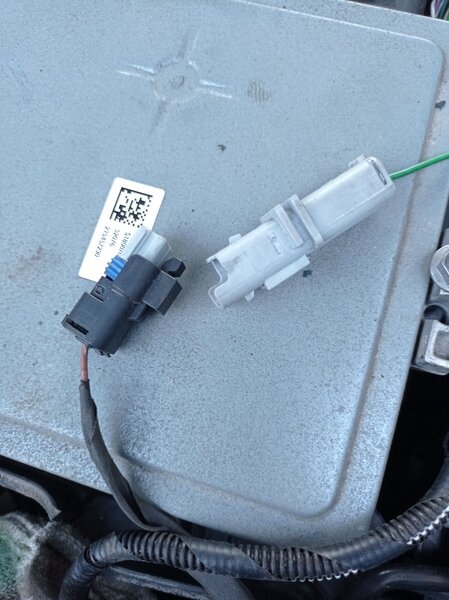

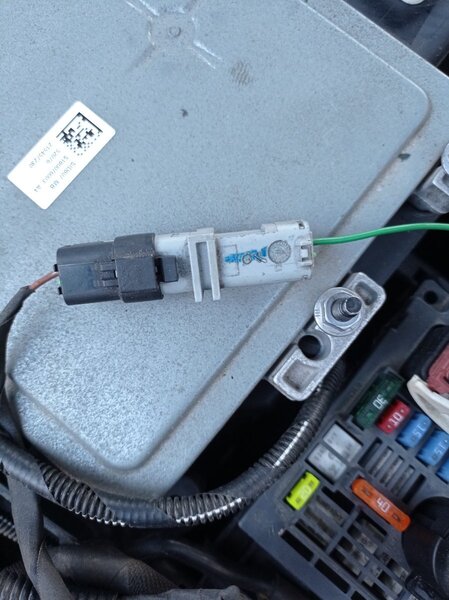

@Бес разъем нашел. Он возле мозгов. Подключение возможно в двух вариантах, нужно быть внимательным, чтобы провода состыковались. От генератора до разъема был обрыв. Устранено. Ошибок по Lin нет. Спасибо огромное за схему и помощь.

[Aleksei57]

@Бес Спасибо большое! Проблем нет. Хозяйка просит сделать ближний свет при включении зажигания и движении. т.е. ДХО.

[embarrassingly]

11 часов назад, Бес сказал:



В ВИНе 17 знаков. При чем потерял один где-то в последних шести.



VF7X1DHWF72008594

Исправляюсь

[OleksiiFF37]

Здравствуйте нужна схема датчика ГУРа. VF7CHNFUC25870631

[Бес]

В 29.04.2022 в 09:24, embarrassingly сказал:

VF7X1DHWF72008594





вентиляция _ отопление.pdf Охлаждение.pdf





В 02.05.2022 в 20:19, OleksiiFF37 сказал:

VF7CHNFUC25870631





Странно, но нет схемы. Там от точно ЭлектроГидроУсилительРуля? Не от ремня привод насоса?  Не чистый ГидроУсилительРуля?

[OleksiiFF37]

@Бес У меня стоит чистый гидроусилитель. (1.6 16 TU5JP4 NFU). Хочу разобраться почему не меняются обороты двигателя при повороте руля. На фишке на одном проводе 5В, на втором 0. Нужна схема. Есть новый датчик и он изначально в замкнутом положении. Так должно быть или нет.?

[Kba777]

Доброго времени суток.

Автомобиль после малярки, весь разобран,накидали проводку (сомневаюсь что правильно)

Z8TVFAHXGLM019783

Если можно расположение жгутов и кан шины блоков, точки крепления массы, питание.

Пробовал клиент включать замок, приборка не включается.

Сначала надо разобраться со всеми массами  и питания.

[leri]

Здравствуйте, помогите схемами впрыска и расположения жгутов на С3 VF7SYBHW6HT565341 1.6 HDI , особенно  датчик температуры второй лямбды.

 Спасибо.

[ZINZIYAHO]

Здравствуйте уважаемый Бес

Ищу схему габаритных огней

То есть стояночные

Не работают ни спреди ни сзади так же освещение номерного знака

Заранее благодарен

Berlingo

VF7GC9HWCBN542350



[NiVa]

Бес, добрый день. Ищу схему блока psf 1 и кто к нему подключён, схему подключения моторчик омывателя фар. На 2 машины Vf7ua9hr8bj605269 и  VF7UARFJH45346918
