Электрические схемы Citroen/Peugeot

[Sergio Pajuelo]

Спасибо!

[hristoxm]

Пожалуйста нужна схема подключения радио Ситроен С4

VF7LC9HYB74206123

[Бес]

2 минуты назад, hristoxm сказал:

VF7LC9HYB74206123





автомагнитола.pdf

[VikontAFS]

Добрый день!

Скиньте пожалуйста схему охлаждения двигателя (где то коротит или обрав в цепи проводки реле вентилятора)

Пежо партнер 2014 1,6

вин: VF37A9HN0EN504385

Спасибо

[Бес]

3 часа назад, VikontAFS сказал:

VF37A9HN0EN504385





охлаждение двигателя 2.pdf охлаждение двигателя 3.pdf охлаждение двигателя 4.pdf охлаждение двигателя 1.pdf

[ZINZIYAHO]

Приветствую Бес!

Нужна схема электроручника и АБС  и связь между ними

не работает электроручник . ошибка связи с абс

да если можно еще и рсположения проводов

откуда идут провода связи между этими блоками

спасибо

сситроен с4 пикассо

VF7UA9HZC45282442

[Бес]

19 часов назад, ZINZIYAHO сказал:

VF7UA9HZC45282442





динамическая стабилизация.pdf электрический стояночный тормоз.pdf

[Бес]

фары ближнего света фары дальнего света.pdf ИНТЕЛЛЕКТУАЛЬНЫЙ СЕРВИСНЫЙ МОДУЛЬ (BSI1).pdf СЕРВИСНАЯ ПАНЕЛЬ - МОДУЛЬ ПРЕДОХРАНИТЕЛЬ МОТОРНОГО ОТСЕКА (PSF1).pdf

[amel]

Здравствуйте. VF7RWRHHAAL560291 C5x7 нужна схема abs/esp и схема, как эти блоки связаны с педалью тормоза и электроручником.

[Бес]

2 часа назад, amel сказал:

VF7RWRHHAAL560291





электрический стояночный тормоз.pdf динамическая стабилизация Датчик педали сцепления.pdf динамическая стабилизация 1.pdf динамическая стабилизация 2.pdf динамическая стабилизация 3.pdf

[amel]

Спасибо, Бес. Только можно схему электроручника к моему С5, а не к С4. Думаю там есть отличия. VF7RWRHHAAL560291. И ещё вопрос, у меня авто на автомате, почему со сцеплением выдает? Интересует, главным образом вопрос, как ручник видит нажатие педали тормоза. Спасибо.

[Dima75]

Всем привет. Двери победил 😀!! Обошлось без схем.

Будьте добры, схема и расположение элементов системы помощи при парковке.

Пежо Тревеллер: Z8TVEAHXVJM006734

СПАСИБО

[Бес]

20 минут назад, amel сказал:

Только можно схему электроручника к моему С5, а не к С4.





Спойлер



Что не так?



20 минут назад, amel сказал:

И ещё вопрос, у меня авто на автомате, почему со сцеплением выдает?



Бывает... Какие-то сбои в схемах.



20 минут назад, amel сказал:

Интересует, главным образом вопрос, как ручник видит нажатие педали тормоза. Спасибо.



2120 двойной контактор тормозной системы Это контактор педали тормоза. Он дает сигнал о нажатии педали на блок есп/абс. Тот уже дает сигналы на бси и псф.

А те уже передают на блоки управления ручником - 7095/7092.



Грубо, но примерно так. Они не передают, они постоянно обмениваются информацией.





@Dima75 вечером.

[amel]

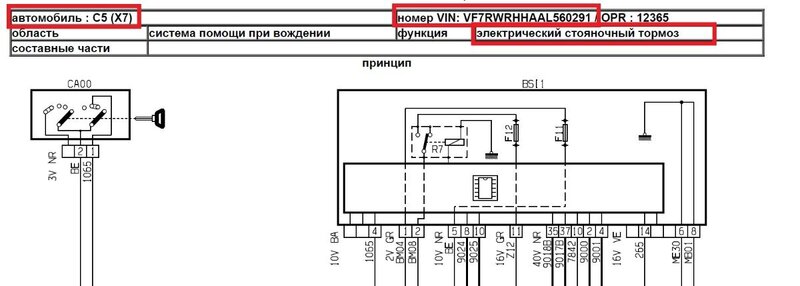

@Бес Все бы хорошо, но схема электроручника в прикрепленном файле от с4 Пикассо (. А в выложенном куске контента в ответе - правильная. Только хотелось бы всю ее видеть, если можно. Вероятно ошиблись, когда вчера выкладывали. 7095 у с4 и с5 разные.

[Бес]

17 часов назад, Dima75 сказал:

Z8TVEAHXVJM006734



Схема активная. Если нужны отдельные элементы, то говори какие.





система помощи при парковке передняя и задняя.pdf





@amel ты с телефона что ли сидишь?





В 15.03.2022 в 20:00, Бес сказал:





электрический стояночный тормоз.pdf 539 \u043a\u0411 · 14 загрузок

динамическая стабилизация Датчик педали сцепления.pdf 161 \u043a\u0411 · 5 загрузок

динамическая стабилизация 1.pdf 375 \u043a\u0411 · 5 загрузок

динамическая стабилизация 2.pdf 138 \u043a\u0411 · 6 загрузок динамическая стабилизация 3.pdf 153 \u043a\u0411 · 5 загрузок





Вот цитирую свое же сообщение и с теми же вложенными файлами.

Там первый файл - электрический стояночный тормоз. Он твой. По твоему вину, для С5.



На еще раз.



электрический стояночный тормоз.pdf



[amel]

@Бес да, прошу прощения, это у меня косяк какой то.



[jlc]

добрый день! можно схему запуска двс, системы впрыска и центрзамка

peugeot partner tepee b9

VF37JNFRCAJ755901

[Бес]

6 часов назад, jlc сказал:

VF37JNFRCAJ755901





Запуск двигателя.pdf ЦБ_2 сдвижные боковые двери.pdf ЦБ_absence of this_these variant(s).pdf электронный впрыск.pdf

[Dima75]

👍Спасибо!!

Схема и расположение блока 7500, спасибо.

[Бес]

@Dima75 больше ничего нет.





система помощи при парковке передняя и задняя.pdf система помощи при парковке передняя и задняя 2.pdf

[Dima75]

👍👍

[jlc]

@Бес спасибо!

[unbelievable]

Добрый день. Ситроен С8  2002 г.в.  вин VF7EB3FZC13095102

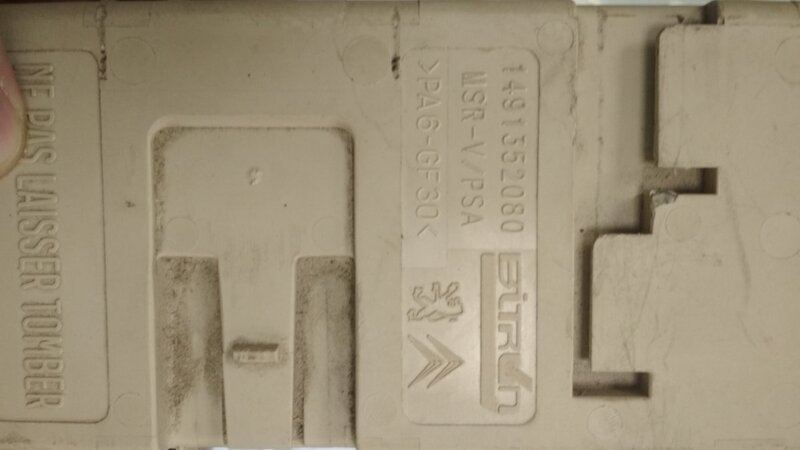

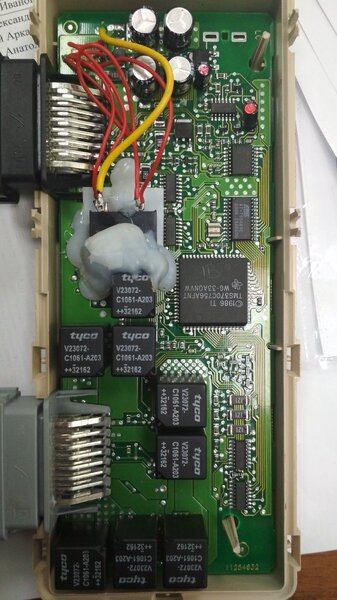

Помогите, либо советом, либо эл. схемой на блок управления сиденьями. Проблема в следующем, все функции работаю, кроме опускания сиденья, при нажатии на опускание вниз, сиденье с более коротким импульсом поднимается вверх, при этом в блоке отчётливо слышно не характерное звуковое сопровождения срабатывания реле. При внешнем осмотре проблем в редукторе не обнаружено, как и проблем в зубчатой передачи самого механизма регулировки высоты сиденья. При разборе блока управления, видна замена одной из реле, но со слов знакомого есть вероятность, что реле не предназначена по своим возможностям для этого блока, для более детального разбора необходимо электросхема. Фото блока прикладываю.

[Олегович]

@unbelievable, здесь электросхему блока вы не найдёте, как впрочем и других блоков, нет схем блоков в сервисной документации.

См. Первое сообщение данной ветки.

ЗЫ. Даташип надо искать на реле и сравнивать с заменой



[Staneska]

Добрый день. Нужна схема от кнопки зажигания до блока BSM (который под капотом)  Citroen C4 Picasso 2G 2014 г 1.6 бензин.  VIN: VF73D5FS0EJ529171.
