Провод для подключения камеры заднего вида.


Рекомендуемые сообщения

Добрый день. Подарили мне зеркало с видеорегистратором на Андройде, классная вещь. Решил я подключить к нему камеру заднего вида, она есть в комплекте. Прошу подсказать цвет провода идущего на фонари заднего хода, что бы подцепиться в самом багажнике, а не тащить  провод через всю крышку багажника к фонарям.

Ссылка на сообщение

Тема есть



Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на сообщение

Это не поможет?

Обозначения проводов.pdf

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на сообщение
7 часов назад, Бес сказал:

Это не поможет?

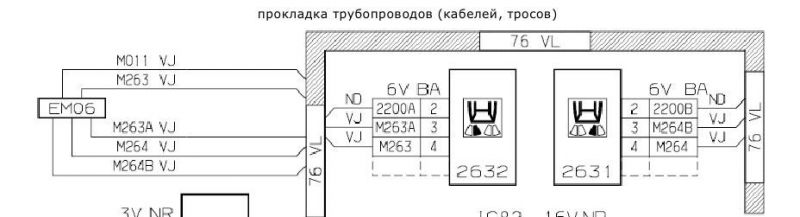

По моей схеме провода к фонарям заднего хода обозначены как ND. Но такого обозначения цвета в сети нигде нет.

882425511_1.JPG.664faebbf8799ac4032243a6c69f01bb.JPG907375363_2.thumb.JPG.a9a653adfedd95c9e812992654db4397.JPG

С5-II, ГА-3, 2,0 RFJ (EW10A) 2007г МКПП. До него Xantia 1,9D 1994г была 12 лет.

Ссылка на сообщение

Может это не обозначение? :smile37:

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на сообщение

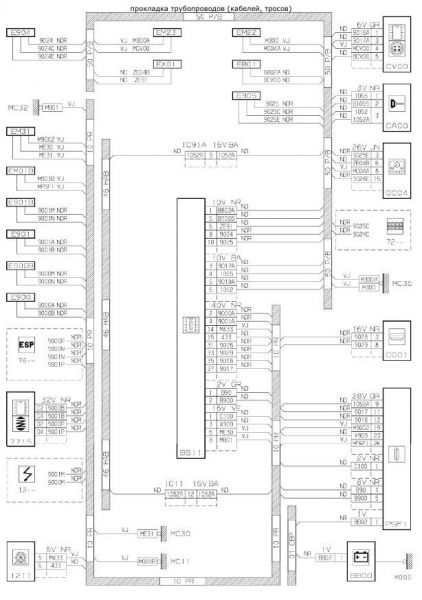

Вот, для примера, монтажная схема борткомпьютера. Все провода имеют свой номер (на разъеме) а также свой двух-трех буквенный код. Он похож на цветовой код, но какой-то... не стандартный:


Кстати, некоторые разъемы тоже имеют такой же код. Чем не цветовой?



С5-II, ГА-3, 2,0 RFJ (EW10A) 2007г МКПП. До него Xantia 1,9D 1994г была 12 лет.

Ссылка на сообщение

Вот.... Сталкивался с тем, что читаем на проводе его обозначение, ищем/роем интернет, а... это не оно, не обозначение. Не известно что за буквоцифры... Оно, обозначение где-то рядом на проводе написано, неприметное такое...



P.S. я слабак в этих электрических делах, обычный ДеванныйТеоретеГ. Не подскажу... :sad:

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на сообщение

Там все провода одного цвета, отличаются маркировкой. Прямо на них начепятан номер провода, как он обозначен в схеме. Что плохо, стирается легко эта маркировка, аккуратнее надо провода лапать.

В риторике наших «патриотов» особую роль играют так называемые «традиционные ценности». И в реестре этих ценностей раздолбайство занимает одно из первых мест. Это уж точно старая добрая традиция.

Ссылка на сообщение
24 минуты назад, oleg_klm сказал:

Там все провода одного цвета

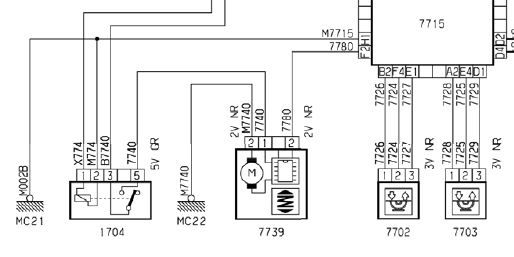

Не, ну это не так, провода везде цветные. Например, известный плюсовой толстый и красный провод 7740 подачи питания на гидронасос 7739 на схемах обозначен тоже как "ND", а черный массовый как"VJ". А управляющий ШИМ провод 7780 (вроде белый) тоже ND почему-то... :smile37:

Может это обозначение сечения провода? Хотя оба первых провода должны быть одного сечения, а третий гораздо меньшего... :smile37:







С5-II, ГА-3, 2,0 RFJ (EW10A) 2007г МКПП. До него Xantia 1,9D 1994г была 12 лет.

Ссылка на сообщение
2 минуты назад, ИС-Xantia сказал:

ND



нет данных/no data ?

Природа мудра, и Всевышнего глаз
Видит каждый наш шаг на тернистой дороге
Наступает момент, когда каждый из нас
У последней черты вспоминает о Боге...






Ссылка на сообщение
2 часа назад, ИС-Xantia сказал:

провода везде цветные

Ну, да, на ксантии есть один провод, он уходит в жгут одного цвета, а выходит другого. По схеме он должен быть цельным. Но номерок на нём один... Для дальтоников. Французы, сэр!

В риторике наших «патриотов» особую роль играют так называемые «традиционные ценности». И в реестре этих ценностей раздолбайство занимает одно из первых мест. Это уж точно старая добрая традиция.

Ссылка на сообщение
  • 3 месяца спустя...

Блин. Провод этот белый. И они там все белые. Тебе надо снять частично обшивку возле заднего фонаря с водительской стороны, видишь маленький жгут выходящий из кузова в общий толстый жгут.

Разматай этот маленький и смотри на белых проводах увидишь цифры.

Если у тебя Citroen C5 то ищи 2200 это и есть сигнал на фонари заднего хода. (фоток не делал к сожалению)

Сам себе установил камеру - ДИКО нужная вещь. И почему я сразу ее не поставил.

Citroen C5, RFN, универсал 2001

Ссылка на сообщение
