DRL . Машина со штатными дневными ходовыми огнями

[Бес]

@Popesych рядом.





11.pdf

[Kashintsev_MC]

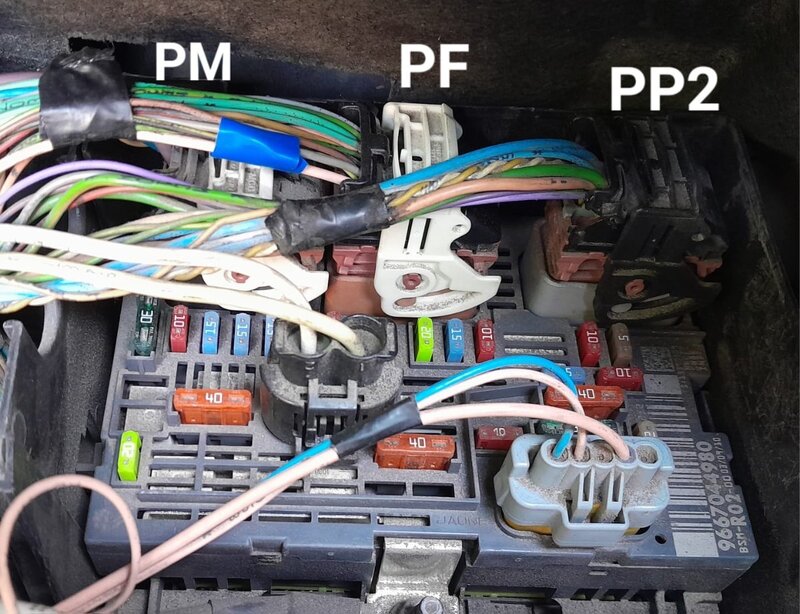

@Popesych в описании блока BSM увидел названия трех интересующих нас разъемов - PM, PF и PP2 и, не врубившись, что за название "28V MR", в котором надо было смотреть первый пин, сдернул средний разъем PF, в котором и оказался этот провод с номером 5291 • 542 (и это точно первый контакт, для собственной перестраховки фоткал процесс). Кроме того, следовал следующей логике: мы сначала нашли предохранитель F4 (20А), по мануалу он отвечает за омыватель фар, а в разъеме PF первый пин тоже отвечает за насос омывателя.

Тем не менее, только что посмотрел крайний левый разъем (PM), первый пин в нем пустой, по мануалу это выход + аккумулятора.
На крайнем правом разъеме (PP2) первый пин также не занят, а название его "питание насоса подачи воздуха - выпускная система".

P.S. Если важно, то расклад по коммутационному блоку BSM скачал с сайта PSA-клуба, статья датируется 15 марта 2011 года, много ли расхождений с моим Пикассо 2010 г.в., сложно сказать..

[Бес]

13 минут назад, Kashintsev_MC сказал:

P.S. Если важно, то расклад по коммутационному блоку BSM скачал с сайта PSA-клуба, статья датируется 15 марта 2011 года, много ли расхождений с моим Пикассо 2010 г.в., сложно сказать..



По твоему вин так...





НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ PSF1.pdf C4 PICASSO - D4EANXP0 - Принцип работы _ Коммутационный блок двигателя (BSM).pdf PSF1.pdf

[Kashintsev_MC]

@Бес благодарю! Изучу!)

[Kashintsev_MC]

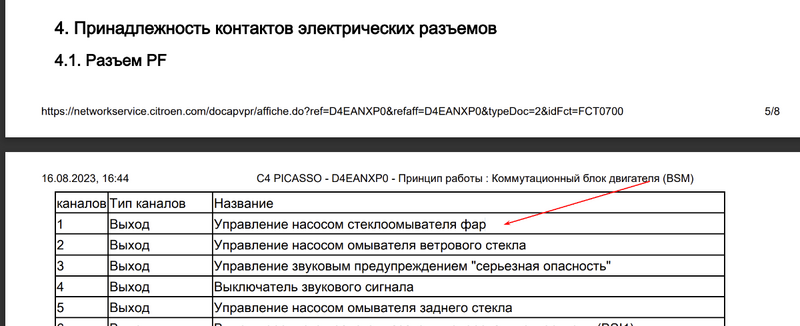

@Popesych @ВПН получив свежие схемы по своему VIN, убедился в том, что 28V MR - это и есть разъем PF, который я смотрел ранее, а первый пин занят розовым проводом 5291 • 542, отвечающим за насос омывателя фар... В первом ряду этого разъема не задействован только средний пин. И ошибки с этим, увы, нет... Эх.

[ВПН]

@Kashintsev_MC Так не бывает, сделайте небольшой перерыв и всё найдете. У меня тысячу раз так было. Кажется тупик, а оказывается всё просто.

[Kashintsev_MC]

@ВПН в случае моих изысканий накосячить затруднительно)
В общем, Бес скинул схемы/картинки, завязанные на мой VIN. Открыв полученные файлы, я увидел, что средний разъем, который был мной ранее снят и изучен, называется именно так, как указал Popesych. Пины у разъема подписаны. Нас интересует первый ряд, где из пяти здоровенных дырок задействованы четыре. В первое гнездо уходит розовый провод, на изоляции которого написано *5291*542*. Фото прикладывал, чтобы знающие люди в случае чего сказали: "Не то ты делаешь, балбес". :)

Я бы и рад дать другой результат, ведь это в моих интересах, но пока имеем то, что имеем, к сожалению.

Готов своими руками реализовывать идеи уважаемых знатоков. Надеюсь, коллективным разумом победим. :)

[ВПН]

у меня товарищ купил ДХО и там есть их подключения к разным автомобилям

может поможет https://www.dho-light.com/kopiya-shablon.html

[Kashintsev_MC]

@ВПН спасибо! Эту страничку видел ранее. Тут тема немного в другом - Popesych сообщил, что в у меня в авто предусмотрена возможность подключения штатных ДХО, в связи с чем было предложено не лепить дополнительные реле, а отыскать вариант подключения, куда положено, и активировать Лексией их работу. Потому и копошимся в схемах, пинах да разъемах. :)

[Popesych]

@Бес Степ, получается что принципиалка не равно описание?



и





не совпадает?



ЗЫ говорил же 10 год переходной, что там французы намудрили.....

@Kashintsev_MC Походу и по гене схема не правильна. Бери булавку очень тонкую и смотри напругу на маленьком проводе от гены

[Kashintsev_MC]

@Popesych попробую. О результатах отпишусь! Благодарю!)

[ВПН]

11 часов назад, Kashintsev_MC сказал:

Тут тема немного в другом - Popesych сообщил, что в у меня в авто предусмотрена возможность подключения штатных ДХО

Ну я подумал, что от тех предохранителей попробовать добаться до штатной. ИМХО.

[Kashintsev_MC]

@ВПН благодарю! Будем искать, и обязательно что-нибудь отыщем. :)

[Бес]

12 часов назад, Popesych сказал:

Степ, получается что принципиалка не равно описание?



Так бывает к сожалению...

[Бес]

Это ДХО? Нет у него номера 3



C4 PICASSO - 0560 05 542001A - ФАРЫ И_ИЛИ БОКОВЫЕ ПОВТОРИТЕЛИ УКАЗ ПОВ.pdf





Это без ВИН.





C4 PICASSO - 0560 05 542001A - ФАРЫ И_ИЛИ БОКОВЫЕ ПОВТОРИТЕЛИ УКАЗ ПОВ.pdf
