Владельцы Lexia 3 отзовитесь

[Олегович]

1 час назад, Aappraiser сказал:

Вот так плата выглядела до ремонтов, по прилёту из Китая. Проработала где-то 4 года.

Имхо, *на заводе* плохо отмыли платы после лужения или паяли элементы с активным флюсом. Паразитная связь может быть в любом месте схемы или окислы в теле пайки. И фиг её найдешь. Только сдувать всё, отмывать плату, перезалуживать выводы элементов или пройтись слабым паяльником, обновить пайку... Как *восстанавливают* штатные брелки от машины.

[emusic]

По уму, надо бы выяснить, в каких цепях стоят эти конденсаторы (на одних платах) или перемычки (на других), и каковы их функции. Менять вслепую шило на мыло - не лучший подход к диагностике и ремонту. А уж заниматься микрокомпьютерным устройством без осциллографа, даже самого завалящего - вообще не дело.

[Aappraiser]

4 часа назад, emusic сказал:

По уму

Я с Вами полностью согласен... Каждый должен заниматься своим делом...

Возможно, когда нибудь мы к этому и придем....

Сейчас же, я не смог найти специалиста, который готов произвести ремонт данного изделия за адекватную и экономически целесообразную (по моему, сугубо личному мнению) стоимость, поэтому купил новую.

"Ремонтом" этого экземпляра занимаюсь исключительно в самообразовательных и познавательных целях!

Возможно дойдет дело и до освоения осцилографа... ?

[emusic]

Советую купить самый простейший, хоть в виде комплекта для самосборки, осциллограф (например, USB-модуль, подключаемый к компьютеру/телефону). Он будет полезен для диагностики электроцепей в машине (шумы, фон от генератора, импульсные помехи от соленоидов и т.п.), блоков питания и прочего.

А в цифровых устройствах им в первую очередь смотрят качество питания и шумы/помехи на основных линиях. Все эти непонятные нестабильности в работе часто случаются именно от плохой работы фильтров питания - как входных, так и внутренних (те же развязывающие конденсаторы возле цифровых микросхем).

[arthan]

Господа, есть лексия, пользуюсь уже 10 лет, Урезанный клон (есть нехватка в ней деталей). Стала плохо работать (то подключится, то нет). Появляется ошибка: USB устройство не опознано при подключении к ноуту. Проверяю хвост USB- lexia и вроде обрыв одного проводка (DATA как раз) Есть у кого схемка куда должен приходить 4-ый провод в разъем? Хотелось бы восстановить хвост.

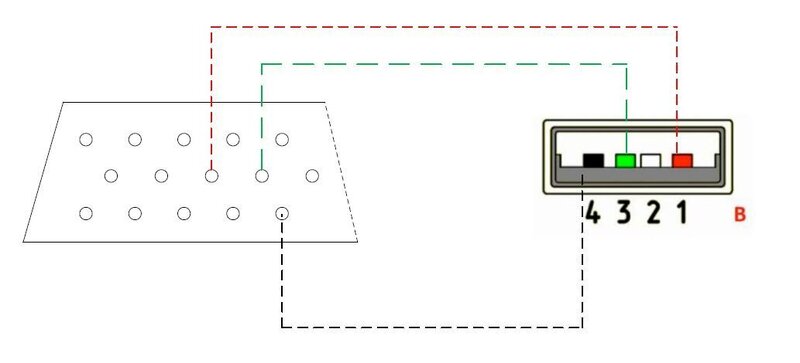

Схему приложил.

[Popesych]

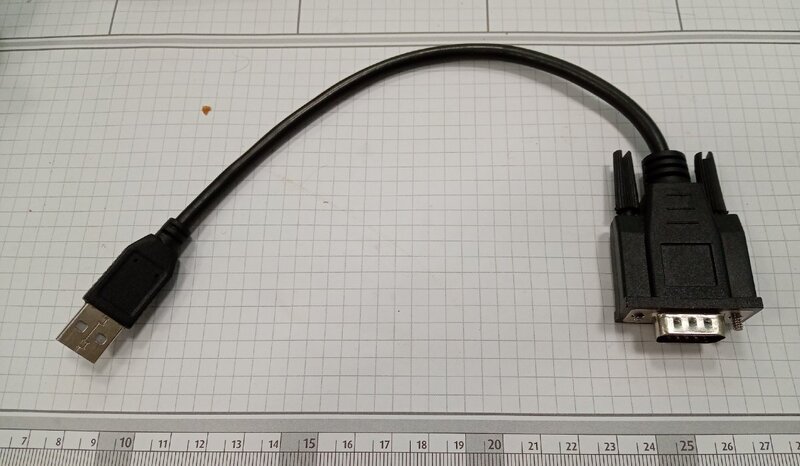

@arthan у меня плата звонится сюда

[Rykopop]

@arthan так это земля. По распинвке юсб А можно смотреть. Тут вроде была схема входного порта адаптера.

[arthan]

26 минут назад, Popesych сказал:

@arthan у меня плата звонится сюда

ОК. Спасибо, попробую новый кабель сделать по такой схеме.  👍

[Rykopop]

@arthan а китайцы забавные. Прозвонил свой хвост щас, рабочий, в воскресение подключался- у меня 4й контакт (черный в юсб, он же gnd) никуда не звонится в разъеме, а корпус разъема ( по идее экран) звонится на первый пин нижнего ряда на твоём рисунке.

[arthan]

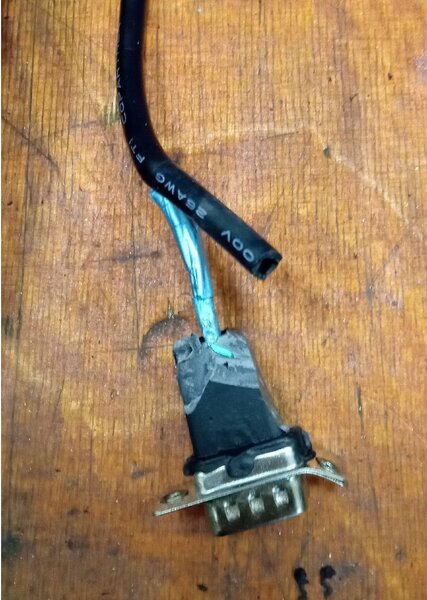

В общем, разъем со стороны Лексии раздолбал, что бы посмотреть что там и как (разрезал дремелем и расколупал). Добрался

до проводов. Сделано там все надежно и оборваться не может (маловероятно). Пины повыдергивал и прозвонил на USB. Да, белый провод в обрыве. Т.е.  повреждение где-то в самом разъеме USB.

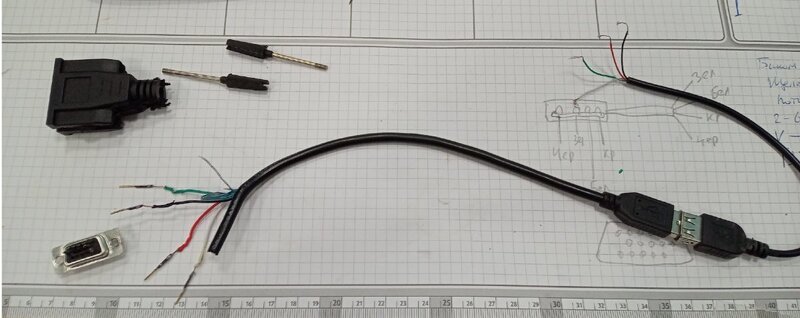

Кроме того у кабеля есть еще экран и он тоже подпаян к разъему Лексии. Нарисовал полную схему:

Кабель новый с USB фишкой есть от мышки, куплю разъем, припаяю и буду пробовать.



Спойлер





Спойлер





Спойлер



[ice007]

@arthan я себе для ремонта сделал такой

58 минут назад, arthan сказал:

В общем, разъем со стороны Лексии раздолбал, что бы посмотреть что там и как (разрезал дремелем и расколупал). Добрался

до проводов. Сделано там все надежно и оборваться не может (маловероятно). Пины повыдергивал и прозвонил на USB. Да, белый провод в обрыве. Т.е.  повреждение где-то в самом разъеме USB.

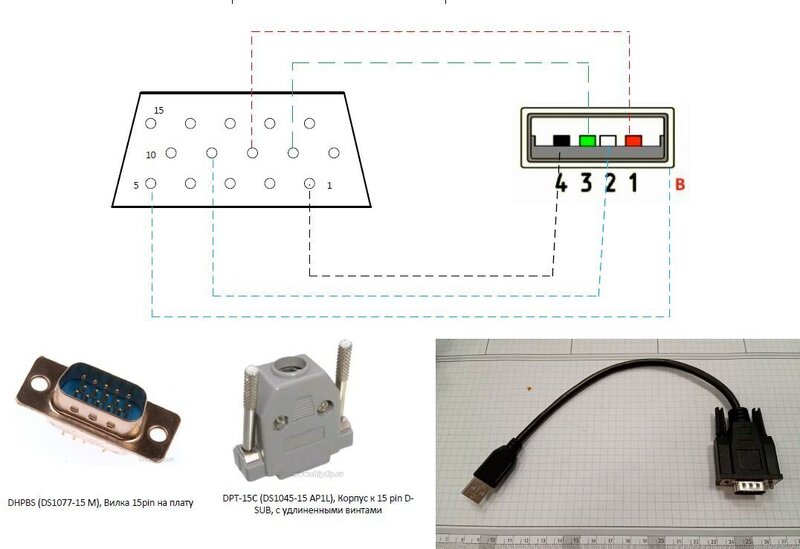

Кроме того у кабеля есть еще экран и он тоже подпаян к разъему Лексии. Нарисовал полную схему:

Кабель новый с USB фишкой есть от мышки, куплю разъем, припаяю и буду пробовать.



  Показать контент





  Показать контент





  Показать контент





[dkm]

Вот вы извращенцы

[frog2050]

@dkm

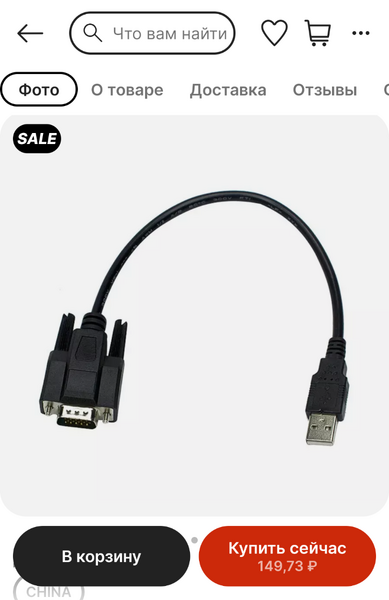

Может ему срочно надо было, а шнурок ждать очень долго, от месяца до года.

[emusic]

@dkm Я и не таким извращенцем бываю, когда что-то нужно прямощаз. :)

[ice007]

1 час назад, frog2050 сказал:

@dkm

Может ему срочно надо было, а шнурок ждать очень долго, от месяца до года.

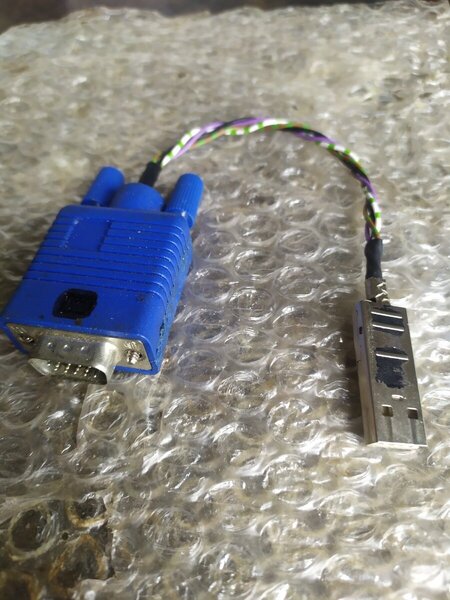

Специально, для ремонта Лексий, сделал из мягкого провода

[frog2050]

За 10 лет пользования, наконец стал глючить и мой шнурок.

То видится, то нет.

Замена внешнего USB провода не помогала.

Как выяснилось, разъём тот, что похож на VGA, внутри поломались контакты.

Когда выпаивал его, больше половины контактов остались в плате.

После праздников буду придумывать, как туда обычное гнездо закрепить или вообще обычный USB тип В прикрутить вместо этого VGA.

[emusic]

1 час назад, frog2050 сказал:

или вообще обычный USB тип В прикрутить вместо этого VGA.

Именно. Нужно быть очень большими извращенцами, чтобы провести USB через настолько посторонний разъем и такой толстый кабель.

[dkm]

Где прописать что бы  версия Lexia 3.41 не обновляла шнурок?



[frog2050]

@emusic

Дело в том, что через этот же разъём подключается блок WiFi/Bluetooth со своим АКБ и временем автономной работы достаточно большим.

Поэтому и сделан такой интерфейс внешний.

[emusic]

@frog2050 Куда подключается - к интерфейсному модулю Actia XS Evolution, который почти все по привычке и называют "лексией"? Он же древний, разрабатывался в те времена, когда в этих делах даже BT использовали с осторожностью, не говоря уже о WiFi. И даже в таком случае, неужто не хватило бы 9-контактного D-разъема с фиксаторами?

[frog2050]

@emusic

9 контактов, точно не хватит.

Это сейчас всё через USB  подключают, а тогда надо было как минимум 4 контакта для внешнего AKБ, 4 контакта USB, а куда же данные с Bluetooth и WiFi отправлять и управление этими блоками ?

Хорошо хоть 15 контактов, а не 36 использовали.

[emusic]

@frog2050 Модули BT/WiFi могут подключаться к "классическому" варианту XS Evolution, или только к новым моделям? Если да, то какие там сигналы управления?



В китайском клоне "Full Chip" там только USB, больше ничего.



Тот же ELM327 в конечном счете работает по последовательному байтовому интерфейсу, которому достаточно 2-4 сигналов. Судя по тормознутости XS Evolution, сильно подозреваю, что в нем то же самое.

[frog2050]

@emusic

Зачем обсуждать, что и как сделали разработчики в 1995г. и почему они не сделают в 2095г. по другому, хотя это всё намного проще можно сделать было сейчас ?



[emusic]

@frog2050 Например, затем, что в 1995 г. WiFi не было вообще, а USB был только-только анонсирован?

[frog2050]

@emusic

Не вижу смысла вообще обсуждать разработчиков ПО и Железа, почему и зачем они сделали тогда так, а не иначе - ведь сейчас проще было бы сделать вот так...

Или вы хотите свой прибор и софт для него разработать, отличный от PSA ?
