Электросхемы

[Антон Малышев]

Добрый день! К сожалению, тема с запросом электросхем закрыта, поэтому пишу здесь. Нужны следующие электросхемы:

1. Впрыск-блок управления ДВС.

2. Электросхема управленbя коробкой передач

3. Электросхема блока АБС

4. Электросхема электрического ручного тормоза.



Автомобиль: Citroen C4 Picasso (2,0 бензин, РКПП) VIN: VF7UDRFJH45155763

[ZIGGY]

1.pdf 2.pdf 3.pdf 4.pdf

[Антон Малышев]

Огромное спасибо!

[Антон Малышев]

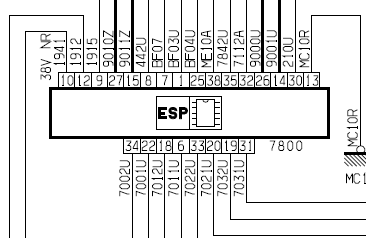

@ZIGGY добрый день. Чтобы не плодить темы, пишу здесь, тем более, что вопрос, в общем, о том же. У меня машина стоит в сервисе. Причина - ЭБУ не видит РКПП. После долгой диагностики и перепайки разъема на жгуте от BSM к коробке перестали определятся также компьютер двигателя , блок АБС-ЕСП и усилитель рулевого управления. В сервисе сказали, что проблема в блоке АБС, а также в замыкании на кан-шине. С кан-шиной, по словам сервисменов, они разобрались. Я купил блок АБС с разбора, но, он оказался нерабочим (опять же со слов сервисменов).  Заказал другой блок. Жду. И вот, пока он идет, мне бы хотелось удостовериться, что дело именно в нем. На схеме в блок АБС входят 4 провода кан-шины, то есть, если снять разъем, целостность шины прервется. Можно ли  в данном случае с помощью джамперов в разъеме восстановить целостность кан-шины?. То есть, как бы отключить блок АБС от шины, но оставить подключенными другие блоки? По схеме это контакты 14-15 и 26-27.

[ZIGGY]

Не подскажу

[Антон Малышев]

@ZIGGY А электросхему блока усилителя рулевого управления можете скинуть? Буду очень благодарен. VF7UDRFJH45155763
