принципиальная электрическая схема блока управления гидроподвеской

[Zhorzh]

Всем доброго дня! Ребята, есть у кого схема блока управления? Или подскажите, пжлст, номинал резистора.

[Бес]

Думаю такой схемы не найти....

[ИС-Xantia]

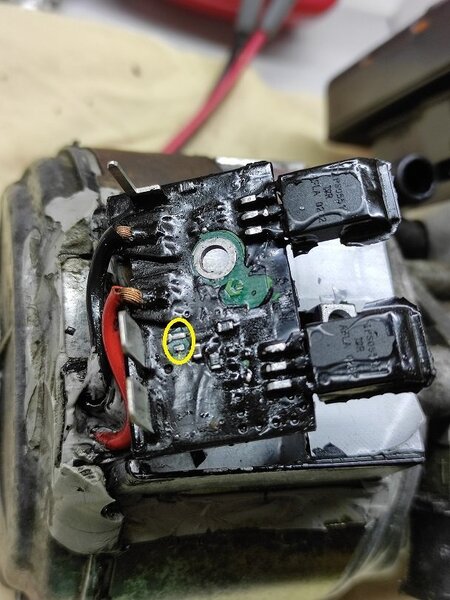

А почему интерес к сему резюку, кой даже и не впаян судя по фото?

С чего начались проблемы?

[Zhorzh]

Впаян он был, но, к сожалению подгорел. Машина не моя, а брата. Сказал запустил насос без должного кол-ва жидкости. Был перетерт шланг.

[ИС-Xantia]

Просто так резюк не горит - значит был слишком большой ток и один из ключей IPS наверное тоже накрылся.

А схема здесь когда-то была много лет назад, надо искать.

[Zhorzh]

Ключи норм, проверил. Остальная обвязка тоже. Спасибо, будем искать)



[Zhorzh]

Схему не нашел( Запаял 10 кОм, блок заработал. Будем посмотреть. Всем спасибо. Тему можно закрывать.



[ИС-Xantia]

С какого перепуга сгорел 10 кОм, если таковой там стоял? Судя по фото это чип размера 1206 с мощностью рассеивания не менее 0,25 Вт. Чтобы ее превысить надо подать на такой резюк U=корень из (250*10)=50 вольт. Откуда там такое напряжение?

Даже если это резюк размера 0805 с мощностью 0,125 Вт, то для его сжигания потребуется 35 вольт, коего там тоже нет.

Нет, там должен был изначально стоять номинал на порядок меньший.

Но раз заработало, то и слава богу. 🙂
