Ремонт мотора заднего стеклоочистителя у Берлинго 2012 г.в.

[zod]

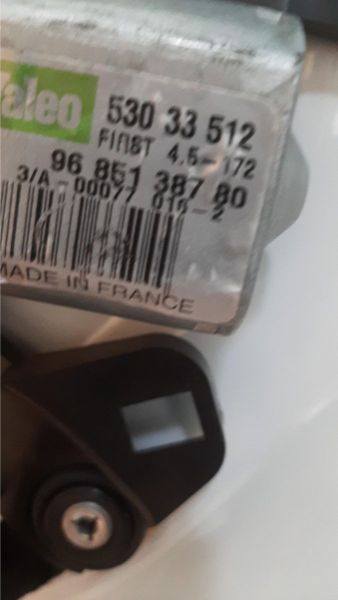

Доброго времени суток! Купил недавно Берлинго 2012 года, знал что не работал задний дворник. Думал что не очень важно но с дождливой погодой обнаружилось что все таки было бы хорошо чтобы он заработал. Стал изучать проблему, смотреть картинки и получается что на моторе отсутствует часть. нет места подключения самого провода. Может есть у кого схема? по свалкам проехался но там только моторы в комплекте, никто не хочет разделять сам мотор от клеммы. хотелось бы для начала понять живой ли мой мотор. снимать пока целиком не хочется. Заранее благодарю!

[Олегович]

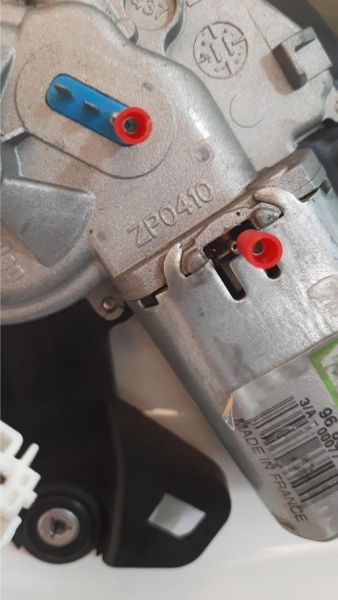

Первое фото, у самого мотора два вывода, если присмотреться второй виден рядом, для проверки эл.двигателя надо использовать полностью изолированные *мамы*. Верхние три *выводы* это эл.контакты редуктора.

[zod]

спасибо!

а вот таким фото более четким или самой схемой ни кто не может поделиться?

[Бес]

https://citroens-club.ru/topic/74441-электрические-схемы-citroenpeugeot/



[Олегович]

@zod на Эл.схеме будет  *эл.схема* самого редуктора. Видно какой провод приходит на двигатель, провода 1 и 2 скоростей, как электрически соединяются через скользящие контакты редуктора. Принцип работы один при двух скоростях, *+* подаётся всегда, для работы подаётся *-* от BSI, для остановки рвется  *-* поданный от BSI, т.к. через скользящие контакты *-* от массы рвется в одном положении - стеклоочиститель останавливается всегда в одном положении.

Если одна скорость, нужно смотреть по схеме, может быть на оборот -  *-* напрямую связан с массой, есть *+* который  подаётся всегда и *+* для включения стеклоочистителя.



[zod]

20 часов назад, Олегович сказал:

@zod на Эл.схеме будет  *эл.схема* самого редуктора. Видно какой провод приходит на двигатель, провода 1 и 2 скоростей, как электрически соединяются через скользящие контакты редуктора. Принцип работы один при двух скоростях, *+* подаётся всегда, для работы подаётся *-* от BSI, для остановки рвется  *-* поданный от BSI, т.к. через скользящие контакты *-* от массы рвется в одном положении - стеклоочиститель останавливается всегда в одном положении.

Если одна скорость, нужно смотреть по схеме, может быть на оборот -  *-* напрямую связан с массой, есть *+* который  подаётся всегда и *+* для включения стеклоочистителя.



а где эта схема? поиском по форуму увы не нашел

[Бес]

6 минут назад, zod сказал:

а где эта схема?



Я у тебя в игноре что ли?



Выше по ссылке пройди.
