@Виталий 55 Лексией копать ошибки в ЭБУ двигателя, но точно не в этой теме.

[vertoletchik]

Добрый день! Блок двигателя не выходит на диагностику, помогите, пожалуйста, со схемой системы впрыска С4 спейстурьер (пикассо) VIN VF73ABHXTJJ788736.

[Bronco]

Утро доброе.

Ситроен Ксантия Х1 1,8 16V

VF7X16C00036C7334

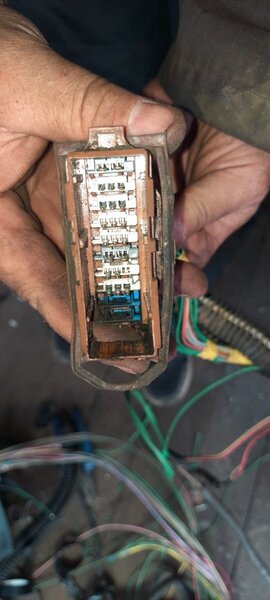

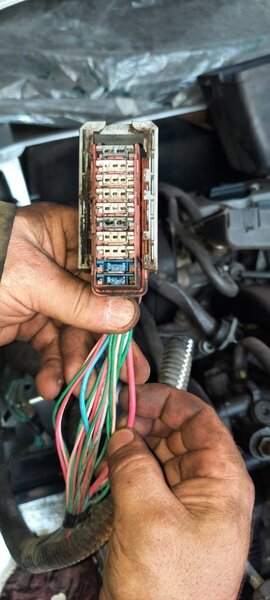

После снятия крыльев выяснилось, что фишка в правом крыле вся в зелени. В ходе очистки из нее вывалилось несколько проводов. Решил перепаять на прямую, но запутался в проводах...

Помогите электрической схемой и распиновкой фишек в крыльях.



[Бес]

Такой схемы не бывает.



У меня сейчас совсем нет возможности помогать.

[Bronco]

8 минут назад, Бес сказал:

Такой схемы не бывает.



В смысле нет электрической схемы на мой авто или вы имеете в виду распиновку?

[Бес]

@Bronco Я имею ввиду, что в этой колодке пины нескольких систем. И если схемы и есть, то они будут  каждая отдельно.

Но нет схемы на которой "эта колодка в крыле".





Тут подробнее.



https://citroens-club.ru/topic/74441-электрические-схемы-citroenpeugeot/?do=findComment&comment=1460509



[vitecd]

Здравствуйте, гранд пикассо 2014, все схемы можно? чтобы не бегать.

[strannyk]

@vitecd Можно. Поставьте себе SEDRE и будете иметь ВСЕ схемы.

8 минут назад, vitecd сказал:

Здравствуйте, гранд пикассо 2014, все схемы можно? чтобы не бегать.

Можно. Поставьте себе SEDRE и будете иметь все схемы.

[vitecd]

@strannyk я вижу в интернете везде 2013 год, там явно не будет машины 2014?

[strannyk]

23 минуты назад, vitecd сказал:

@strannyk я вижу в интернете везде 2013 год, там явно не будет машины 2014?

А вы думаете Бес имеет доступ к седреаку на офсайте пежо-ситроен? Если даже и имел - в связи с СВО PSA наверняка закрыла доступ всем из РФ.

[vitecd]

я ни чего не думаю, купил машину, нашел форум, спрашиваю

[strannyk]

2 часа назад, vitecd сказал:

я ни чего не думаю, купил машину, нашел форум, спрашиваю

Очень маловероятно, что кто то вам станет выискивать"все схемы" именно на вашу машину (даже если бы вы указали ее VIN), качать их в фалы и размещать здесь в форуме. Файлов будет скорее всего близко к сотне.

[alexsis]

В 21.08.2023 в 15:49, alexsis сказал:

Доброго дня,



Нужны схемы системы SCR и топливного бака, т.к. в модуле впрыска мочевины висит ошибка по уровню топлива в баке. Надо понять что звонить.
Вин VF73AAHXTHJ550433.
Спасибо.



Сам себе отвечу - вдруг пригодится кому

распечатать (7).pdf распечатать (8).pdf распечатать (9).pdf 1320.pdf

[Бес]

В 04.09.2023 в 20:17, vitecd сказал:

Здравствуйте, гранд пикассо 2014, все схемы можно? чтобы не бегать.



ТУТ для понимания...

[strannyk]

В 05.09.2023 в 23:56, Бес сказал:



ТУТ для понимания...

Да я то и так понимал, Бес. У самого СЕДРЕ стоит, ковырял в поисках нужной схемы иногда часами. Среди систем. И не всегда удавалось найти, у тебя помощи не раз просил. :) Это некоторые товарищи наивны, думают схемы современного авто это типа ну не А4 как ВАЗ2103, ну пару А3 форматов. А СЕДРЕ кучку гигабайт занимает. Это если схему таки напечатать - с наше село получится. 😁

[vitecd]

@Бес это было понятно, а еще, я так понял, что как раз с 14 года всё онлайн, и скачать ВСЁ нет возможности, так? Можно мне схему приборной панели и сенсорной нижней панели? схемы подключения, если там на листе будут провода с указанием куда идут, этого будет достаточно, т.е. не вся схема, а допустим зеленый провод доходит до края листа и написано, что "в систему освещения", это норм. Ситроен у меня неделю, так что не пишите мне, что я тупой, я сам знаю, уже.

[Бес]

Я сейчас ничем не могу помочь...

[vitecd]

@Бес сейчас - сегодня, или - я:всё?

[Бес]

@vitecd

Ни сегодня ни через неделю.

Пока - я всё.

[vitecd]

Очень жаль, я не успел ))

[алекс02]

Здравствуйте .можно схему управления двс С4 Z8TNC5FS0CM507264 D .а именно  управление термостатом.клапаном масляного насоса.управление помпой и подогревателем картерных газов . По всем позициям висят ошибки.проводка исправна .методом тыка вроде все это висит на проводе который идет на 29 контакт среднего разьема эбу (оранжевый) и судя по всему на нем должно опорное напряжение которого у меня нет.

[pashunya]

VIN:VF7XSAHZ8DZ005383. Можно схему управления кондиционером. Пытаюсь понять в чем причина. Газ есть,компрессор включаеться(проверял держит давление),вентилятор спереди работает(хотя при включении появляется более усиленный шум,а потом отключается,шум такой как будтаки идёт продувка-сказали что может в этом причина),а холода сильного не выдаёт,так прохладный.Если кто сталкивался может поможите.

[strannyk]

3 часа назад, pashunya сказал:

VIN:VF7XSAHZ8DZ005383. Можно схему управления кондиционером. Пытаюсь понять в чем причина. Газ есть,компрессор включаеться(проверял держит давление),вентилятор спереди работает(хотя при включении появляется более усиленный шум,а потом отключается,шум такой как будтаки идёт продувка-сказали что может в этом причина),а холода сильного не выдаёт,так прохладный.Если кто сталкивался может поможите.

У меня подобное было - засорение "сотов" радиаторов наружного или того, что в "печке"(на самом деле это и печка и холодильник). У меня были засорены оба, пришлось разбирать полностью, вытаскивать и промывать . Вычислили по слишком высокому давлению в одном из контуров кондиционера, но долго мотался по холодильщикам - большинство из них банальные рукожопы. Максимум что умеют - добавить хладоагента и то малограмотно.

Потом ессно пришлось осушать систему, добавлять масла и заново заправлять.

[pashunya]

@strannyk Спасибо. Наружний я не так давно поменял,старый прохудился. А как добраться до другого?

[strannyk]

10 часов назад, pashunya сказал:

@strannyk Спасибо. Наружний я не так давно поменял,старый прохудился. А как добраться до другого?

 Наверное у всех по-разному. У меня С4 ситро, разбирали "печку" и как то там добирались из салона. От двух спецов наружу только ноги торчали. И полезно прежде чем это делать убедиться, что проблема в салонном контуре, перемерзает. Там история насколько я понял из их объяснений - когда охладитель в печке плохо продувается в нем перемерзает хладоагент. Я не спец, может что то перевираю - как сам понял, так и повторяю. Очистка сот наружного в этом случае проблемы не решит.
