[maks_d]

Доброго времени суток. Ищу схему подключения коробки робот Citroen C2 1.4 бенз. 2007г.

И распиновку Блока . Спасибо

[Бес]

@maks_d вин?



[vtgavolt]

Доброй ночи. Интересуют схемы. Управления двигателе. Питание фарсунок топливный насос. Абсорбер. Вин. VF7LANFUF74754862 заранее спасибо.



[strannyk]

В 26.04.2023 в 23:24, Бес сказал:



Где-то тут должно быть. Отдельной схемы экологии нет.





электронный впрыск.pdf 194 \u043a\u0411 · 3 загрузки

 А который на этой схеме лямда верхний (ДК 1 - датчик кислорода до катализатора) не подскажете кто нибудь? Заблудился.... :)

[strannyk]

В 30.06.2009 в 23:46, Enzo сказал:

Для тех, кто не хочет ждать

Хотите полную схему - скачайте Citroen Service BackUP + SEDRE 2011 года, бо у ПСА схемы по функциям, но одной схемой, что ИМХО

-----------


 Устанавливал ее себе  и работала. Но после замены материнской платы и процессора в компе - перестала вызываться.

Переустановил заново, успешно и без проблем. Но при попытке запустить получаю сообщение жава-платформы о "Фатальная ошибка. Установленное приложение устарело, проведите обновление".

Кто нибудь с этим сталкивался, как лечить?

[shelopaev]

@Бес Большое спасибо!

[Zarielka]

Добрый день, дайте пожалуйста схему на охлаждение двс и блок управления вентиляторами (биотрон). За ранее спасибо

Ксантия 99 год хб 2.0 16 клапан бензин

VF7X1RFVF72265670

[Бес]

15 часов назад, vtgavolt сказал:

VF7LANFUF74754862





электронный впрыск.pdf информация о топливе.pdf



6 часов назад, strannyk сказал:

А который на этой схеме лямда верхний (ДК 1 - датчик кислорода до катализатора) не подскажете кто нибудь? З





1 components_psa.pdf





2 часа назад, Zarielka сказал:

VF7X1RFVF72265670





охлаждение двигателя.pdf

[vtgavolt]

6 часов назад, Бес сказал:





электронный впрыск.pdf 572 \u043a\u0411 · 3 загрузки информация о топливе.pdf 337 \u043a\u0411 · 2 загрузки







1 components_psa.pdf 6 \u041c\u0411 · 1 загрузка









охлаждение двигателя.pdf 390 \u043a\u0411 · 1 загрузка

Спасибо



[DmitryC4]

Здравствуйте!

VF73ABHZMFJ710165

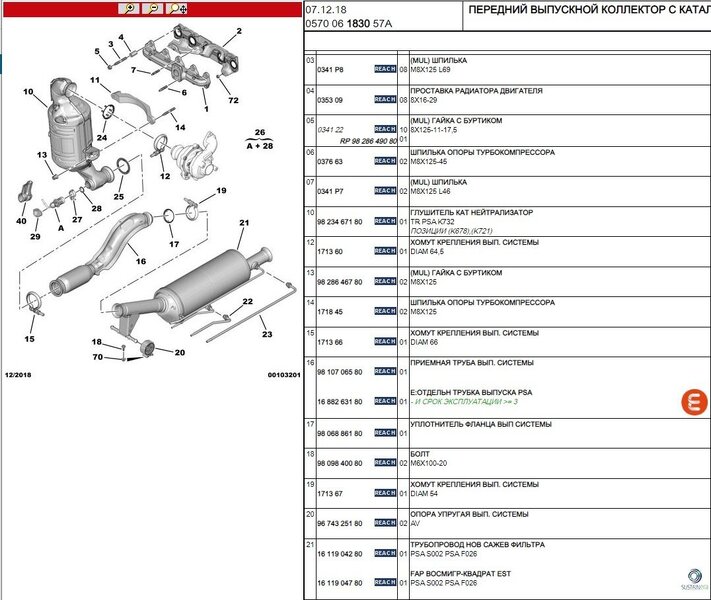

Можете ли помочь не с эл. Схемой а со схемой расположения элементов каталитического нейтрализатора и сажевого фильтра?

[Бес]

58 минут назад, DmitryC4 сказал:

VF73ABHZMFJ710165





Спойлер



[Uncle_Fox]

здравствуйте. Для VF7LC9HXC74679164 можете скинуть схему климата? Очень интересует подключение электрического ТЭНа, и схемы ближнего и дальнего света(рассыпались фишки)

[Бес]

9 часов назад, Uncle_Fox сказал:

VF7LC9HXC74679164



По фарам посмотри эту схему. Там оооочень широкий выбор исполнения. Я взял Стандарт.





Охлаждение.pdf ближний свет.pdf

[Бес]

9 часов назад, Uncle_Fox сказал:

Очень интересует подключение электрического ТЭНа



8049 : Сопротивление подогрева воздуха в салоне

[Uncle_Fox]

@Бес спасибо!!!!

[Alex_38]

Здравствуйте. Можете поделиться электрической схемой управления генератора VIN Z8TLC5FWFAM503308



Генератор исправен, а блок его не видит

[Бес]

14 минут назад, Alex_38 сказал:

Z8TLC5FWFAM503308





Запуск двигателя.pdf

[Alex_38]

40 минут назад, Бес сказал:





Запуск двигателя.pdf 675 \u043a\u0411 · 0 загрузок

Спасибо. А есть расшифровка компонентов? 1020?1085?

[Ashotbe]

Добрый день. Помогите пожалуйста со схемой распиновки разьемов  (PP PB  PB1 ) Принцип работы BSI  и от замка зажигания до BSI для  VF7XBAHZ8BZ066771  . Большое спасибо

[Бес]

@Alex_38 В первом сообщении данной темы



[strannyk]

В 02.05.2023 в 09:34, strannyk сказал:

 Устанавливал ее себе  и работала. Но после замены материнской платы и процессора в компе - перестала вызываться.

Переустановил заново, успешно и без проблем. Но при попытке запустить получаю сообщение жава-платформы о "Фатальная ошибка. Установленное приложение устарело, проведите обновление".

Кто нибудь с этим сталкивался, как лечить?

 Нашел причины сам, хотя перекопать пришлось много. Главная причина сообщения об устарешвей версии - нужно заменять файл inf в двух местах. Это где то как то очень неявно написано. Дальше на Win10 как у многих была проблема с выводом схем на эксплорер. Тоже лечится.

[vvba]

Добрый день, нужна схема зажигания Ситроен Берлинго

vf7gjkfwc93301062

Спасибо

[DeeBroff]

@Бес  Приветствую.

Подскажите, где находятся антенны от блока давления в колёсах, не могу найти...



В 25.04.2022 в 22:52, Бес сказал:





обнаружение падения давления в шинах 1.pdf 79 \u043a\u0411 · 24 загрузки обнаружение падения давления в шинах 2.pdf 92 \u043a\u0411 · 18 загрузок обнаружение падения давления в шинах 3.pdf 107 \u043a\u0411 · 17 загрузок

[nexter19900]

Здравствуйте. Есть ли схема зажигания и прокладки проводов Citroen xantia x2 1998 1.8 16v sagem sl96? Vin: VF7X2LFYF72001670

[Бес]

Ближайшее это 9 смогу ответить.
