Электрические схемы Citroen/Peugeot

[Nasos2015]

Доброго вечера.Готовь сани летом.Нужна схема электрическая управления вебастой.Повороты и аварийка.VF7CHRHYB39346847

[Бес]

3 часа назад, ZINZIYAHO сказал:

VF7HBNFUC28040347



люк.pdf  Централизованная блокировка.pdf



Давно ковыряешь его. Реставрируешь что ли? ))



1 час назад, Nasos2015 сказал:

VF7CHRHYB39346847



контур подогрева охлаждающей жидкости двигателя.pdf  указатели поворота_повторителя_фонари аварийной сигнализации.pdf





[ZINZIYAHO]

@Бес

спасибо за схемы

да Бес, брал с поломонным роботом и люком и бси, вообщем был мусор, робот сделал, утечку тока тоже устранил, сейчас осталась проблема с крышей, по чуть чуть медленно идем😁

[Бес]

@ZINZIYAHO а потом на знаменитую трассу, что по соседству?

[Nasos2015]

@Бес Спасибо

[ZINZIYAHO]

@Бес

да там всего то 110 лошадок 1,6

думаю на трассе ему нечего делать😁

[nero993]

Добрый вечер! Нужна электросхема кондиционера и управления Lin / lin2 из BSI. VF70PHMZBFE559843 На кондиционер приходит всего лишь 9 вольт, а по BSI есть ошибка по Lin U1F1B . СПАСИБО!

[vtgavolt]

Интересуют схемы. pegeot traveller Z8TVEAHXVJM002647 предпусковой дополнительный обогреватель двигателя. Заранее спасибо.

[Бес]

2 часа назад, vtgavolt сказал:

Z8TVEAHXVJM002647



Только свечи. Вебасто что-то нет,..





освещение _предподогрев.pdf

[vtgavolt]

Ну вот нашёл авто с полным фаршем. А схем не показывает.

[Бес]

5 часов назад, vtgavolt сказал:

Ну вот нашёл авто с полным фаршем.



По вину соклубня есть.







Спойлер

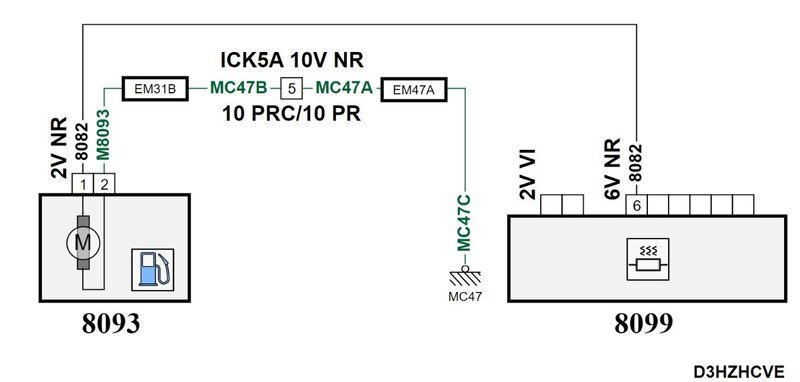

узел дополнительного отопителя 1.pdf узел дополнительного отопителя 2.pdf узел дополнительного отопителя 3.pdf узел дополнительного отопителя 4.pdf узел дополнительного отопителя 5.pdf узел дополнительного отопителя 6.pdf узел дополнительного отопителя 7.pdf узел дополнительного отопителя 8.pdf узел дополнительного отопителя 10.pdf узел дополнительного отопителя 11.pdf узел дополнительного отопителя 12.pdf узел дополнительного отопителя 13.pdf узел дополнительного отопителя 14.pdf

[stalker78yd]

Приветствую.

citroen xantia

2.1td

VF7X2P8CF72034558

Схема контроля уровня охлаждающей жидкости нужна, если не сложно :-)

[Бес]

14 минут назад, stalker78yd сказал:

уровня охлаждающей жидкости



А этот датчик точно есть на этой машине?



Если и есть, то тут.



Возможно это

4050 : датчик наличия воды (сепаратор топлива)



Но смущает слово про топливо...

Запуск двигателя.pdf информация системы охлаждения.pdf охлаждение двигателя.pdf электронный впрыск.pdf

[stalker78yd]

11 минут назад, Бес сказал:

А этот датчик точно есть на этой машине

Датчик точно есть, а вот датчик воды - это в топливном фильтре...

Вся схема называется:



Система контроля за температурой и уровнем охлаждающей жидкости/попаданием воды в топливо (дизельные модели с турбонаддувом)

Спасибо, сейчас гляну ваши схемы





[Бес]

5 минут назад, stalker78yd сказал:

Система контроля за температурой и уровнем охлаждающей жидкости/попаданием воды в топливо (дизельные модели с турбонаддувом)



А вот это вот ты где взял?

По двигателю больше ничего нет. Только три схемы.

По информации для водителя - только одна по системе охлаждения. Я ее дал.

[stalker78yd]

Только что, Бес сказал:

вот это вот ты где взял

Да все на том же сайте, где схемы от ксантии, но для 93-98 годов

http://avtorom.ru/citroen-xantia/shemy-elektrooborudovaniya/#google_vignette

Но там тоже датчика уровня нет, а он стоит в расширительном, при чем на три пина подключается и в самом датчике схемка... Датчик сам - два электрода, когда вода их касаеться, все норм, когда уровень падает, на панели загорается stop и лампа перегрева на датчике температуры.

Перестал работать после замены печки. Ну и я ещё разьем в крыле купировал, может и там косяк .



[Бес]

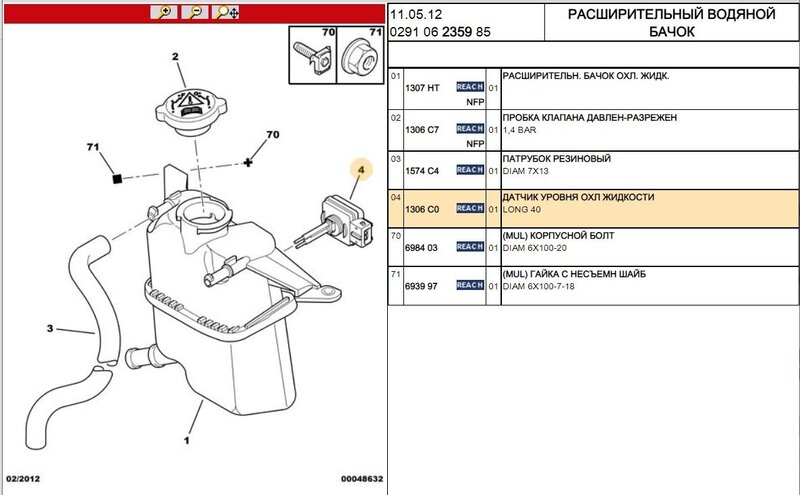

Датчик уровня есть - 1306 C0

Но схем на него не вижу....

[stalker78yd]

3 минуты назад, Бес сказал:

Датчик уровня есть - 1306 C0

Но схем на него не вижу....

Вот и я не могу найти.... Уже есть мысля, обычный поплавок врезать, от братьев с алика (

Попробую с пыжика в РР2000 поискать

[vtgavolt]

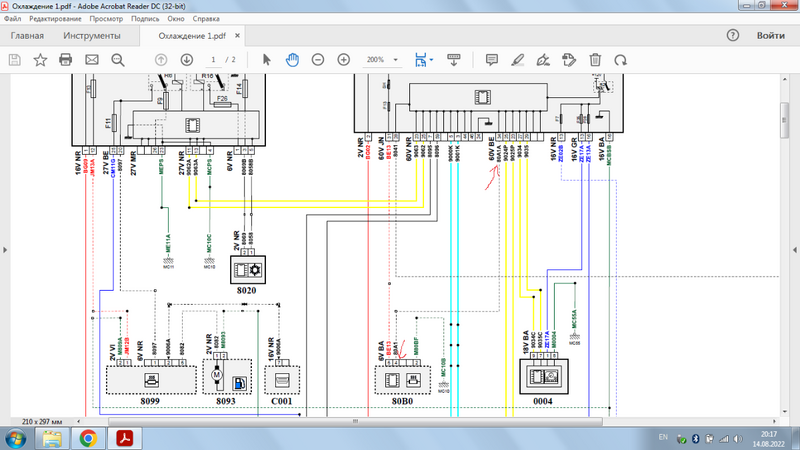

Подскажите как можно узнать какой сигнал поступает на блок BSI

[Бес]

@vtgavolt а когда и по какому вину я давал такую схему?

[vtgavolt]

@Бес

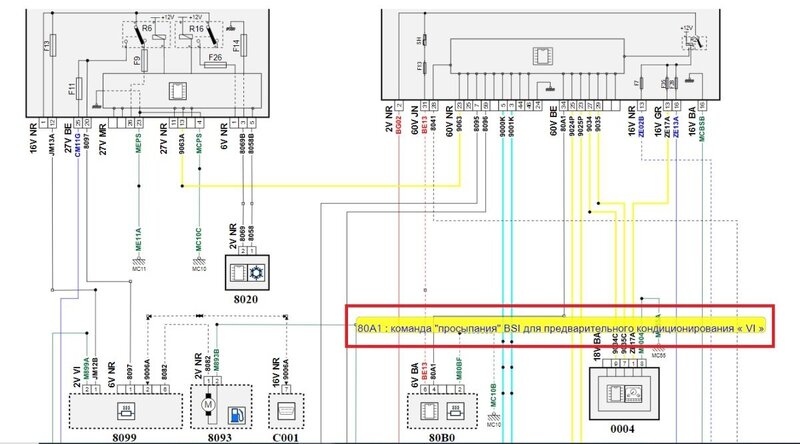

Хочу управлять вебасто как это делает родное оборудование. При подаче команды на эту клему пробуждается BSI.

[Бес]

@vtgavolt знаменитый тридцать четвертый пин )))

Как же я про него забыл....





Спойлер



[Бес]

23 минуты назад, vtgavolt сказал:

При подаче команды на эту клему пробуждается BSI.



Да, только по-моему там еще Вебасто прописать надо будет.

[vtgavolt]

@Бес так что туда подать надо + или -



[Бес]

@vtgavolt плюс.

Должна быть схема установки Вебасто от самих вебастовцев.



https://citroens-club.ru/topic/47120-заслонки-климата-при-выключении-двигателя-паркуются-с4-ii/?do=findComment&comment=839340



Почитай тему, скачай там файлы.
