Доброе время суток. Нужен мануал по схеме ближнего и дальнего света.VF7SH9HP8BT555858
citroen C3 Picasso.

[Бес]

9 часов назад, pashunya сказал:

VF7SH9HP8BT555858





фары ближнего света _ фары дальнего света.pdf

[smailic]

Здравствуйте! Хотелось бы глянуть схему подключения задних парктроников и освещения заднего хода.VF7DCRFNB76533347

Спасибо!

[djigora]

Здравствуйте. можна електо схему вентилятора и системи охлаждения?



VF38ERHHABL014267

[NikonC3]

Здравствуйте, нужна схема запуска двигателя стартером и все ее компоненты как расположены на машине.

Пожалуйста сбросьте схему указателя с панелью приборов и датчика уровня топлива и их соединения, огромное спасибо, буду очень признателен если ещё и в цвете по возможности!

vin: VF7FC8HZC28605029

[matas]

Здравствуйте.

VF7DCRHZE76245509 Если можно , то схему подсоидинения панели приборов, скиньте пожайлуста.

Спасибо.

[maxxseem]

Буду признателен за схему кондиционирования/отопления Citroen C3 2004

VF7FCKFVE26915937

Спасибо!

[Бес]

16 часов назад, smailic сказал:

VF7DCRFNB76533347



система помощи при парковке.pdf фонари заднего хода.pdf

15 часов назад, djigora сказал:

VF38ERHHABL014267





охлаждение двигателя 1.pdf охлаждение двигателя 2.pdf охлаждение двигателя 3.pdf

15 часов назад, NikonC3 сказал:

VF7FC8HZC28605029





электронный впрыск.pdf

[Бес]

13 часов назад, matas сказал:

VF7DCRHZE76245509





бортовой компьютер.pdf многофункциональный дисплей.pdf

12 часов назад, maxxseem сказал:

VF7FCKFVE26915937





Охлаждение.pdf

[smailic]

огромное мерси

[smailic]

Может кому пригодиться- нашёл на просторах интернета

components_psa ситроен С5.pdf

[Бес]

Такой файлик лежит в первом сообщении темы )))

Этот обозван ПОЛНЫМ, ну давай и его закинем )))

[baken]

Здравствуйте,помогите плиз со схемой ЭБУ двигателя(ЭБУ-дроссельная заслонка) Citroen C5X7 2010 год 1.6 турбо-бензин VFRD5FVAAL532126,спасибо заранее...

[Бес]

3 минуты назад, baken сказал:

VFRD5FVAAL532126

     VF7RD5FVAAL532126







электронный впрыск 1.pdf электронный впрыск 2.pdf электронный впрыск 3.pdf электронный впрыск 4.pdf

[NikonC3]

Здравствуйте, нужна схема запуска двигателя стартером и ее компоненты как расположены на машине.

Пожалуйста сбросьте схему указателя уровня топлива с панелью приборов и датчика уровня топлива и их соединения, огромное спасибо, буду очень признателен!

vin: VF7FC8HZC28605029

[Nasos2015]

Всем привет.Просьба ответить знающих.Просьба ответить,тот кто понимает в электронике.Предисловие:Не показывает температуру двигателя на дисплее.Машинка Ксара япикассо 2.0hdi 2002 г вин:VF7CHRHYB39346847Менял датчик на двигле,термостат.Не помогло.Прозванивал от датчика до ЭБУ провода-нет коротыша.Подкидывал на минусовой провод фишки на датчик доп провод на массу,не помогло.Один электрик,который занимается профессионально годами,посоветовал снять фишку с датчика и по очереди кинуть с одного пина фишки на массу при вкл зажигании и со второго на массу.Не сразу оба,а по очереди.Посмотреть табло,что покажет.Табло показало полную шкалу ,что на одном,что на втором проводе.Сказал,что нужно как бы прописывать дисплей..Диагностика лексией по показаниям кубиков,по очереди их показывает когда делаешь тест.Если снять фишку с датчика при вкл зажигании ,пишет стоп двигатель и вент на полную работает.1ая и 2ая скорость при диагностике лексией работают.Куда капать дальше хз…Снимал ЭБУ,разбирал,,окислов и тд не выявил на плате.Снимал БСИ ,тоже самое.Кто может подсказать по пинам колодок,куда капнуть.Знаю,что если загоню авто,то сделают.Деньги отдам,но не узнаю причины(не скажут правды).Может быть кому нить и пригодился бы результат.Я так понимаю,от температурного и климат не работает,система держит давление,но не включает кондиционер,хотя при тесте лексией,муфта работает.Кто у нас великий Гуру)))?,,Бес» может только оказать помощь)))

[Nasos2015]

[Nasos2015]

Игрался переменным резистором изменяя сопротивление,датчик новый подкидывал с горячей водой..Ноль эффекта.Что только не делал ,включая снятие фишек и осмотр окислов(эбу,бси и все остальное

11 минут назад, Nasos2015 сказал:

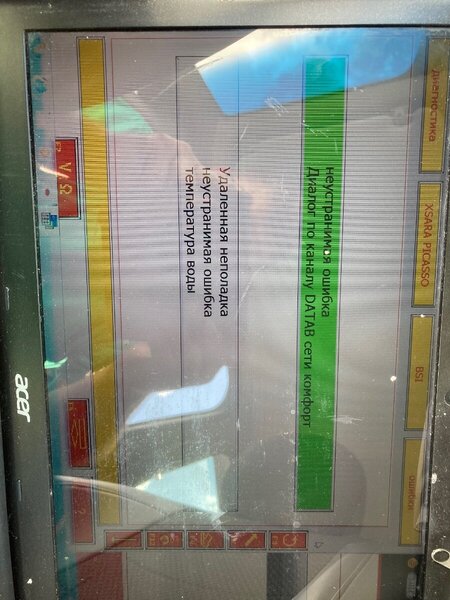

оставшаяся ошибка по датчику

[leri]

Добрый вечер

VF7RW9HL0DL504285

Помогите схемой зарядки с Лин линией генератора и датчиком тока на акумуляторе

За ранее благодарю!





[lizard787]

Здравствуйте.

VF7X1RHZF72176654

Дико извиняюсь, можно ли найти схему внутренних соединений с их расшифровкой на сей пепелац (xantia x2)?

Схемы вроде как нашел, а вот где что соединяется никак не могу найти. Буду очень признателен

[Бес]

@Nasos2015 создай тему по проблеме.

Тут запрос электросхем.

[Бес]

21 час назад, NikonC3 сказал:

VF7FC8HZC28605029



Запуск двигателя.pdf



21 час назад, NikonC3 сказал:

Пожалуйста сбросьте схему указателя уровня топлива с панелью приборов и датчика уровня топлива и их соединения, огромное спасибо, буду очень признателен!

Нет такой.



19 часов назад, Nasos2015 сказал:

Бес» может только оказать помощь)))



Я могу только схем наковырять ))) Как и сказал выше - тему создай. Подумаем. @Олегович туда позовем )) Он старый пикассятник )))

[NikonC3]

22 часа назад, NikonC3 сказал:

Прошу уточнить. Если не совсем правильно спрашиваю, поправьте меня, не показывает уровень топлива!

Может есть схема приборной панели  и датчиков ( в том числе датчика уровня топлива) и их соединения, огромное спасибо, буду очень признателен!

vin: VF7FC8HZC28605029



[Бес]

17 часов назад, leri сказал:

VF7RW9HL0DL504285 Лин линией генератора и датчиком тока на акумуляторе



А прямой связи нет. Гена дает по ЛИНу на ЭБУ двигателя, тот на ПСФ (подкапотный блок) и только тот уже на АКБ.

Распечатай в цвете. Желтые - это и есть лин.









Запуск двигателя 1.pdf Запуск двигателя 2.pdf Запуск двигателя 3.pdf Запуск двигателя 4.pdf

[Бес]

12 минут назад, NikonC3 сказал:

Прошу уточнить. Если не совсем правильно спрашиваю, поправьте меня,





Ты все правильно спрашиваешь. Но у жабоедов от машине к машине количество схем пляшет.

И вот на этот вин нет схемы по указателю топлива.

Она всегда сидит в блоке "различные виды информации для водителя". Но по этому вину такой схемы нет.





2022-07-02_155141.pdf



15 часов назад, lizard787 сказал:

VF7X1RHZF72176654



В той области, что спрашиваешь больше ничего нет.





общая схема внутренних соединений.pdf общая схема контактов массы.pdf общая установка кабелей.pdf



РАСПОЛОЖЕНИЕ РЕЛЕ В САЛОНЕ.pdf УСТАНОВКА РЕЛЕ ПОД КАПОТОМ ДВИГАТЕЛЯ.pdf
