Электрические схемы Citroen/Peugeot

[setun777]

машина без турбо и кондиционера . один вентилятор радиатора. датчик температуры который на термостате двухконтактный, резистор вентилятора тоже 2 контакта.

[KOVOSVIT]

Здравствуйте. Можно схему впрыска, абс и стеклоомывателя? Експерт VF3XS9HM0CZ007042. Спасибо.

[TimerZero]

Здравствуйте! VIN  VF7LC9HZH74857472 Нужна схема электронного блока управления РКПП. Понимаю, что схемы печатной платы нет, но хотя бы распиновка разъемов и схема соединения с остальной электроникой. Может, еще что есть по ошибке U0103. Спасибо!

[r7citro]

Привет всем. Помогите со схемой подключения вентилятора охлаждения и его автоматики на Ситроен С5 х7 универсал 2008 года

VIN  VF7RWRHRJ54051242

[TimerZero]

VIN  VF7LC9HZH74857472

OPR номер еще, если можно, а то мне ни как (шильдик стерся, а на service.citroen.com уже тоже ни как). Спасибо!

[Southdot]

Добрый день, можно схему управления впрыском (дизель), очень волнует управление датчиком давления топлива в рампе.

VF7UA9HZH45384965

[Lololad]

Здравствуйте можно пожалуйста схему и назначение предохранителей bsi.

VR7EF9HPAMJ736909

Спасибо.

[Евген21]

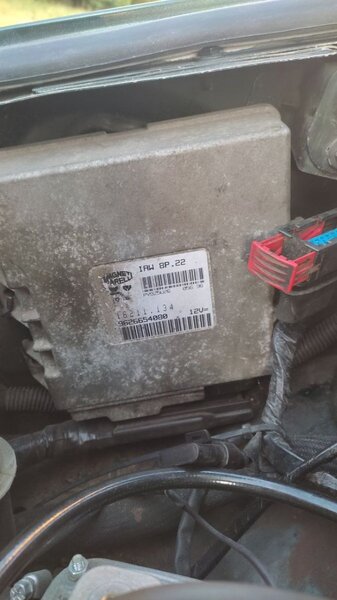

Здравствуйте. Ситроен эвазион. Электрик мне менял моторную косу,новая коса оказалась была с другой распиновкой мозгов( с машины которая на год старше) в итоге электрик недоподключил пины на мозгах и говорит что это не из за его работы, на приборной панели перестал загораться чек при включении зажигания,и диагностическая колодка не читается компьютером (+ и - на нее приходит),подскажите пожалуйста схему распиновки мозгов и кудой идёт провод от мозгов на лампочку чек и на диагностическую колодку

Вин VF7U6UB0012135739

Ситроен эвазион 96 год, 2.0 бензин, 121 лошадь

[voleg]

Добрый день .

Можно распиновку диагностического разъёма на пежо биппер.

    VF3AA8HSCA8060312

Спасибо.

[neorus]

Здравствуйте! Нужна электрическая схема системы зажигания на VF7GJKFWC93438089 Спасибо.

[DeeBroff]

Приветствую.

Помогите с распиновкой блока громкой связи (KML) на Citroen Jumpy VF7XDRFHC64183158.

Спасибо.

[Бес]

Вечером постараюсь.

[Евген21]

В 16.06.2022 в 19:56, Евген21 сказал:

Здравствуйте. Ситроен эвазион. Электрик мне менял моторную косу,новая коса оказалась была с другой распиновкой мозгов( с машины которая на год старше) в итоге электрик недоподключил пины на мозгах и говорит что это не из за его работы, на приборной панели перестал загораться чек при включении зажигания,и диагностическая колодка не читается компьютером (+ и - на нее приходит),подскажите пожалуйста схему распиновки мозгов и кудой идёт провод от мозгов на лампочку чек и на диагностическую колодку

Вин VF7U6UB0012135739

Ситроен эвазион 96 год, 2.0 бензин, 121 лошадь



[Бес]

В 12.06.2022 в 03:40, setun777 сказал:

VF7BZWJYB86296252



охлаждение двигателя.pdf





[Бес]



В 12.06.2022 в 14:18, KOVOSVIT сказал:

VF3XS9HM0CZ007042



Может немного не совпадать. Именно под твой кузов ФУРГОН БЕЗ СТЕКОЛ С КОРОТКОЙ БАЗОЙ Н1 ТИП 10 не было выбора.

Я взял кузов универсал. Был еще какой-то специальный, но думаю это не то. А на этих в принципе не должны такие схемы отличаться.



стеклоочиститель_стеклоомыватель.pdf  антиблокировка колес.pdf  электронный впрыск.pdf



В 13.06.2022 в 12:19, TimerZero сказал:

VF7LC9HZH74857472



Ну по-моему тут все пины и есть.



механическая коробка передач.pdf



U1003 Ошибка отсутствия связи с сетью CAN : Отсутствие сигнала

0103 нет.







В 16.06.2022 в 15:31, TimerZero сказал:

OPR номер еще, если можно



11509

В 13.06.2022 в 14:03, r7citro сказал:

VF7RWRHRJ54051242



охлаждение двигателя.pdf





[Бес]

В 16.06.2022 в 15:43, Southdot сказал:

VF7UA9HZH45384965



электронный впрыск.pdf



1321 : топливный датчик высокого давления

[Southdot]

@Бес Спасибо.

[Бес]



В 16.06.2022 в 18:42, Lololad сказал:

VR7EF9HPAMJ736909



ALLOCATION OF FUSES ON THE BSI.pdf





[Бес]

В 16.06.2022 в 19:56, Евген21 сказал:

VF7U6UB0012135739

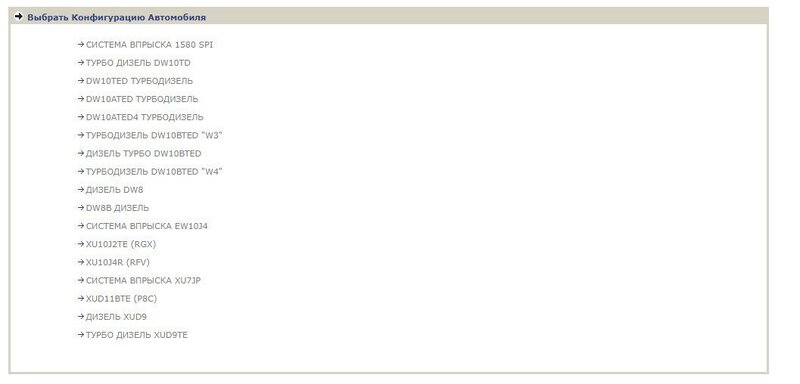

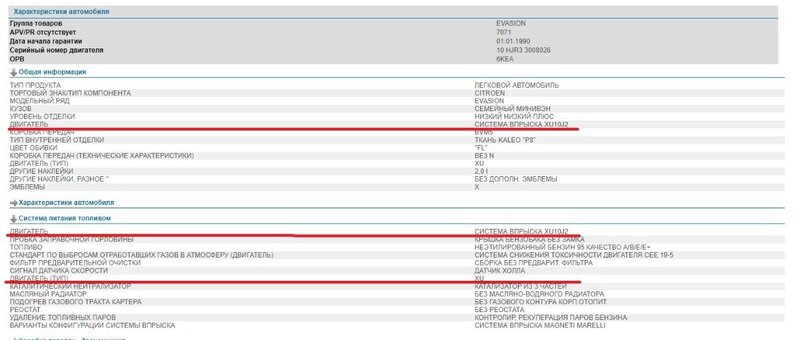

Извини, твоего двигателя нет в выборе.



Спойлер





В 17.06.2022 в 19:23, voleg сказал:

VF3AA8HSCA8060312



ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ (C001) 1.pdf  ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ (C001) 2.pdf





В 19.06.2022 в 21:31, neorus сказал:

VF7GJKFWC93438089



электронный впрыск.pdf





[Бес]

11 часов назад, DeeBroff сказал:

Помогите с распиновкой блока громкой связи (KML) на Citroen Jumpy VF7XDRFHC64183158



ФУРГОН СО СТЕКЛАМИ С ДЛИННОЙ БАЗОЙ Н1 ТИП 10.

такого кузова нет. кузов типа familiale (универсал) взял такой. По идее такая вещь как громкая связь не должны отличаться.



автомагнитола 1.pdf  автомагнитола 2.pdf  автомагнитола 3.pdf





[DeeBroff]

@Бес  Как всегда всё в лучшем виде. Спасибо!

[Dima75]

Всем привет. Помогите с распиновкой блока АБС, моторника и если что-то есть,  по проводке блока BSI.

Пропадает связь по КАН между BSI и моторником. Джампер VIN: VF7YAAMFA11980803

Спасибо!!!





[SS-Silver]

.

[Бес]

13 часов назад, Dima75 сказал:

VF7YAAMFA11980803





антиблокировочная система (ABS).pdf ОБЩАЯ СХЕМА ВНУТРЕННИХ СОЕДИНЕНИЙ (ФУРГОН).pdf объединенная мультиплексная сеть.pdf электронный впрыск.pdf

[SS-Silver]

18 часов назад, SS-Silver сказал:
