Электрические схемы Citroen/Peugeot

[Бес]

@Игорь0154

20 минут назад, Игорь0154 сказал:

Может подскажешь куда копать?



Нет



В 30.06.2009 в 21:46, Enzo сказал:

!!!В ДАННОЙ ТЕМЕ ТОЛЬКО ЗАПРОСЫ СХЕМ!!!



[San-sanih]

Даброго времени суток. Читая форум встречал что у вас есть схемы и на пежо. Машина пежо партнер 2006г. VF3GJKFMC95231975

нужны схемы фар (ближний, дальний), габариты, разъёмы и назначение реле в подкапотном блоке и BSI. А также соединение с подрулевым переключателем. И если есть призентация BSI Проблема такая: пропал дальний свет правой фары. Заменил лампу, проверил предохранитель - не помогло. Решил што проблема в фаре, снял разъём с фары взял лампу с фары один конец на масу другим стал искать контакты на ближний, дальний и габариты. При присоединении к габаритам реле ближнего отщелкнуло. Теперь пропал и ближний. Предохранитель все проверил, целы. Лексией проверил. Фары включает реле щелкают (ближний и дальний горят), подрулевой показывает что включает все. Но когда подрулевым включаешь реле в подкопотном не щёлкает и ближний не горит. Хотя когда тянешь подрулевой дальний загорается но не фиксируется.

[Бес]

5 часов назад, San-sanih сказал:

VF3GJKFMC95231975

      VF3GJKFWC95231975

Распиновка только ECU.





габаритные фонари.pdf ИДЕНТИФИКАЦИЯ ИНТЕЛЛЕКТУАЛЬНЫЙ КОММУТАЦИОННЫЙ БЛОК.pdf ИНТЕЛЛЕКТУАЛЬНЫЙ СЕРВИСНЫЙ МОДУЛЬ (BSI1).pdf ПАНЕЛЬ ПРИБОРОВ (0004).pdf СЕРВИСНАЯ ПАНЕЛЬ - МОДУЛЬ ПРЕДОХРАНИТЕЛЬ МОТОРНОГО ОТСЕКА (PSF1).pdf СЕРВИСНАЯ ПАНЕЛЬ - МОДУЛЬ ПРЕДОХРАНИТЕЛЬ МОТОРНОГО ОТСЕКА (PSF1)_1.pdf УСТАНОВКА ЗАЩИТНОГО МОДУЛЯ BCP3 ПОД КАПОТ ДВИГАТЕЛЯ.pdf фары ближнего света _ фары дальнего света.pdf ФУНКЦИЯ СИСТЕМА ВПРЫСКА.pdf

[San-sanih]

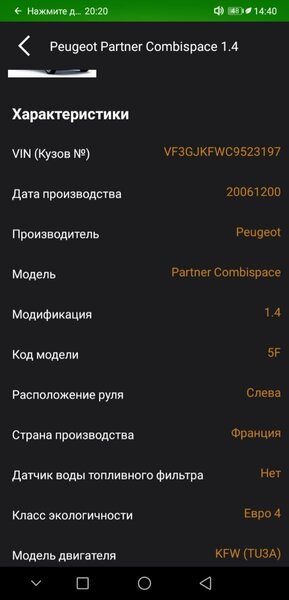

59 минут назад, Бес сказал:

VF3GJKFWC95231975

Правильно, перепутал буквы.

[San-sanih]

1 час назад, Бес сказал:

      VF3GJKFWC95231975

Распиновка только ECU.





габаритные фонари.pdf 323 \u043a\u0411 · 1 загрузка ИДЕНТИФИКАЦИЯ ИНТЕЛЛЕКТУАЛЬНЫЙ КОММУТАЦИОННЫЙ БЛОК.pdf 2 \u041c\u0411 · 1 загрузка ИНТЕЛЛЕКТУАЛЬНЫЙ СЕРВИСНЫЙ МОДУЛЬ (BSI1).pdf 177 \u043a\u0411 · 2 загрузки ПАНЕЛЬ ПРИБОРОВ (0004).pdf 178 \u043a\u0411 · 1 загрузка СЕРВИСНАЯ ПАНЕЛЬ - МОДУЛЬ ПРЕДОХРАНИТЕЛЬ МОТОРНОГО ОТСЕКА (PSF1).pdf 230 \u043a\u0411 · 1 загрузка СЕРВИСНАЯ ПАНЕЛЬ - МОДУЛЬ ПРЕДОХРАНИТЕЛЬ МОТОРНОГО ОТСЕКА (PSF1)_1.pdf 275 \u043a\u0411 · 1 загрузка УСТАНОВКА ЗАЩИТНОГО МОДУЛЯ BCP3 ПОД КАПОТ ДВИГАТЕЛЯ.pdf 91 \u043a\u0411 · 1 загрузка фары ближнего света _ фары дальнего света.pdf 267 \u043a\u0411 · 1 загрузка ФУНКЦИЯ СИСТЕМА ВПРЫСКА.pdf 554 \u043a\u0411 · 2 загрузки

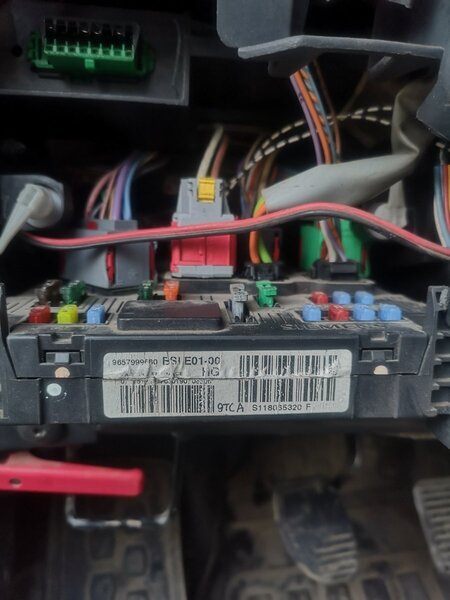

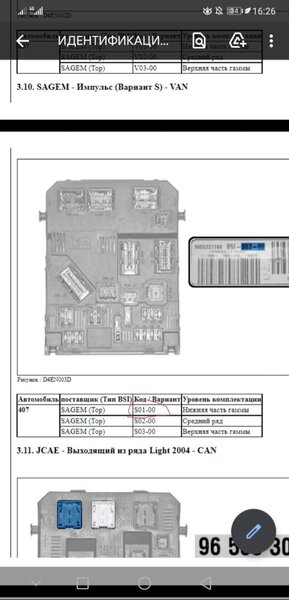

Индификация интеллектуального блока

[San-sanih]

Спойлер

11 минут назад, San-sanih сказал:

Индификация интеллектуального блока

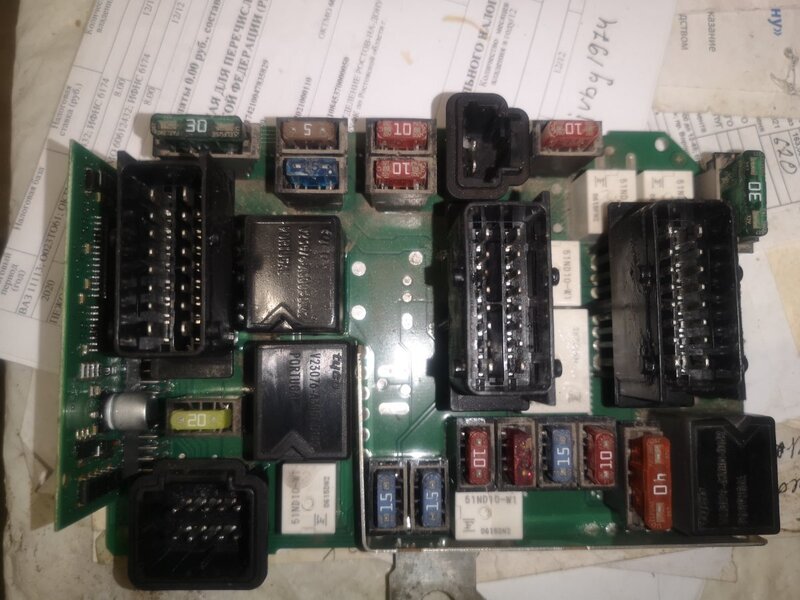

Так-же сервисный модуль по расположению разъёмов подходит, а ват по расположению предохранитель и их назначению нет (некоторые проверял методом тыка)



Может ест схемы на эти блоки

[Бес]

3 часа назад, San-sanih сказал:

Правильно, перепутал буквы.



Я знаю и тебе это говорю. Мне просто не понятна ситуация...

Мне НАДО. я ИЩУ,  Да я 150 раз перепроверю вин, чтобы у ответчика не было проблем.



Пойми, и ты и все - нет особых проблем, если ты указал правильно последние 8 знаков. Я найду по вису. А если нет?.





Вот просто тупо лишние телодвижения. Вот оно тебе надо??? Лишние движения за компом??? Тебе???



А зачем ты мне их создаешь????

[Бес]

Я не понял ничего из твоих фото...

Ну и что что не совпадает идентификация...?? Ты первый хозяин? Там в 08 году (14 лет назад)  уже было пробега 35 тыс, сейчас под полмиллиона - что ты хочешь от блоков?

Что ты мне их показываешь, что не совпадает?

Меняй на те, что по схеме .

2 часа назад, San-sanih сказал:

Так-же сервисный модуль по расположению разъёмов подходит, а ват по расположению предохранитель и их назначению нет (некоторые проверял методом тыка)



Я ничем не могу помочь....





В 30.06.2009 в 21:46, Enzo сказал:

!!!В ДАННОЙ ТЕМЕ ТОЛЬКО ЗАПРОСЫ СХЕМ!!!
Вопросы "почему не работает", "что может быть" и т.п. будут удаляться (а так же вести к предупреждениям)! Эти вопросы решайте в форумах по моделям.



[San-sanih]

10 минут назад, Бес сказал:



Я знаю и тебе это говорю. Мне просто не понятна ситуация...

Мне НАДО. я ИЩУ,  Да я 150 раз перепроверю вин, чтобы у ответчика не было проблем.



Пойми, и ты и все - нет особых проблем, если ты указал правильно последние 8 знаков. Я найду по вису. А если нет?.





Вот просто тупо лишние телодвижения. Вот оно тебе надо??? Лишние движения за компом??? Тебе???



А зачем ты мне их создаешь????

Не сердись - впредь буду внимательней.

[San-sanih]

8 минут назад, Бес сказал:

Я не понял ничего из твоих фото...

Ну и что что не совпадает идентификация...?? Ты первый хозяин? Там в 08 году (14 лет назад)  уже было пробега 35 тыс, сейчас под полмиллиона - что ты хочешь от блоков?

Что ты мне их показываешь, что не совпадает?

Меняй на те, что по схеме .

Мне просто нужна помощь, вот я и ищу кто сможет чем помочь. А описывал проблему полностью потому что сам не понимаю в какой блок лезть. Пытаюсь устанавить программу но пока безуспешно.  Если что не так извеняй, буду учится.

[Бес]

@San-sanih не тут, не в этой теме задают вопросы. В других, там куча информации....

И 99% там есть ответ на твои вопросы.

Только вопросы в поиске надо правильные задавать .

[mnsk]

Добрый вечер Форумчане.

Прошу помочь со схемой проводки датчика температуры наружнего воздуха что в зеркале. Проверил датчик - исправен, провода не переломлены, надо копать дальше на каком разъёме коротит.



VF73D9HC8EJ526762

[Бес]

22 часа назад, mnsk сказал:

VF73D9HC8EJ526762





Самые правые контакты на схеме номера 3 и 4.





зеркала заднего вида с электроприводом.pdf

зеркала заднего вида с электроприводом 1.pdf

[mnsk]

@Бес Примного благодарю!

[Игорь0154]

@БЕС, можно попросить схему установки и расположения  электроблоков в, особенно интересует  блок защиты и управления различными видами электрического питания. Vf73abhztfj680762. Спасибо.



[Бес]

20 часов назад, Игорь0154 сказал:

Vf73abhztfj680762





общая схема расположения компьютеров.pdf

[vtgavolt]

Какая интересная схема. а можно такую же на pegeot traveller 2021... Z8TVEAHXVMM015576. только я там заметил что нет расшифровки какие блоки. Заранее спасибо.

[Бес]





11 минут назад, vtgavolt сказал:

только я там заметил что нет расшифровки какие блоки.



А циферки и буковки рядом с палочками, которые тыкают эти блоки совсем ни о чем не говорят?



А как ты тогда эти схемы смотрел? )))



https://citroens-club.ru/topic/74441-электрические-схемы-citroenpeugeot/?do=findComment&comment=1519795



Просто по картинке блока/узла ориентировался??



В первом сообщении темы файлик - компоненты схем (как-то так)....



общая схема расположения компьютеров.pdf

[vtgavolt]

9 минут назад, Бес сказал:







А циферки и буковки рядом с палочками, которые тыкают эти блоки совсем ни о чем не говорят?



А как ты тогда эти схемы смотрел? )))



https://citroens-club.ru/topic/74441-электрические-схемы-citroenpeugeot/?do=findComment&comment=1519795



Просто по картинке блока/узла ориентировался??



В первом сообщении темы файлик - компоненты схем (как-то так)....



общая схема расположения компьютеров.pdf 234 \u043a\u0411 · 0 загрузок

Ну когда ты давал схемы с подсказками так было интересней. Спасибо большое что есть люди которые готовы помогать.

[kwakwa]

Если , возможно такую же схему для Citroen c3 picasso VF7SHBHY6FT563980 Спасибо!

[vtgavolt]

5 минут назад, vtgavolt сказал:

Ну когда ты давал схемы с подсказками так было интересней. Спасибо большое что есть люди которые готовы помогать.

Я сейчас посмотрел на что ты ссылаешься . там подсказки есть.

[Игорь0154]

@БЕС, огромное человеческое спасибо.

[vtgavolt]

27 минут назад, Бес сказал:







А циферки и буковки рядом с палочками, которые тыкают эти блоки совсем ни о чем не говорят?



А как ты тогда эти схемы смотрел? )))



https://citroens-club.ru/topic/74441-электрические-схемы-citroenpeugeot/?do=findComment&comment=1519795



Просто по картинке блока/узла ориентировался??



В первом сообщении темы файлик - компоненты схем (как-то так)....



общая схема расположения компьютеров.pdf 234 \u043a\u0411 · 2 загрузки

Я только что открыл этот файлик компоненты схем . А там нет данных к примеру 12B1. Не подумай ни чего . я без наездов. Ищу легкие пути и подсказок . Спасибо.

[vtgavolt]

10 минут назад, vtgavolt сказал:

Я только что открыл этот файлик компоненты схем . А там нет данных к примеру 12B1. Не подумай ни чего . я без наездов. Ищу легкие пути и подсказок . Спасибо.

13С1 подскажи что это?

[Бес]

11 часов назад, kwakwa сказал:

VF7SHBHY6FT563980



А вот нет такой схемы на эту машину....

"Набор" схем на машины далеко не одинаков.



10 часов назад, vtgavolt сказал:

12B1

12B1 : модуль насоса введения карбомида с датчиком уровня

10 часов назад, vtgavolt сказал:

13С1 подскажи что это?

13C1 : выходной датчик NOx



P.S. у тебя машинка свежая и в файлике не все есть. Когда он формировался про карбомид все думали, что это как карбид на стройке , но карбомид .... ))))
