Электрические схемы Citroen/Peugeot

[Popesych]

@Бес такая же как и у меня схема с 2013 бэкапа. Но этот BFH3 я сколько копался так и не нашел в том месте. какая то фня....

Ладно спасибо

[Бес]

@Popesych Он на всех схемах показывается где-то там, перед левым коленом...

[Popesych]

ладно, пусть хозяин брички ищет. Он хочет СД вывести на прожиг ФАПа.

[embarrassingly]

Здравствуйте!

Помогите пожалуйста

VF7X1DHWF72008594

распиновка разъема на 32 пин. Левое переднее крыло

[НикитаС]

@Бес Спасибо большое

[embarrassingly]

п



[Бес]

32 минуты назад, embarrassingly сказал:

распиновка разъема на 32 пин. Левое переднее крыло



По ссылке внимательно пост прочти.



https://citroens-club.ru/topic/74441-электрические-схемы-citroenpeugeot/?do=findComment&comment=1460509



[maniac_nit3]

Добрый день, поделитесь схемой проводки подсветки карт и карманов дверей. На потолке подсветка над козырьками и под торпедой работает, а в дверях нет (не подключены). В дверях есть вся проводка и подсветка с фишками, но подключить ее некуда, 3 пиновый разьем. Спасибо. Вин VF7UARHHABJ544243

[embarrassingly]

@Бес эта фишка обрезана. Нужно восстановить проводку.

На форумах читал, что это жгут №10 (но не факт)

Помогите пожалуйста.

[Бес]

59 минут назад, maniac_nit3 сказал:

VF7UARHHABJ544243



Так может она, эта подсветка в дверях, и не должна работать в твоей комплектации?



C подсветкой бардачка.pdf БЕЗ подсветки бардачка.pdf



1 час назад, embarrassingly сказал:

эта фишка обрезана. Нужно восстановить проводку.

На форумах читал, что это жгут №10 (но не факт)

Помогите пожалуйста.



Похоже ты не хочешь слышать и понимать... Похоже хочешь получить ответ и пофиг как....



Попробую еще разочек.



Представь жгут, заходящий из стойки в водительскую дверь. В этом жгуте провода: Центрального замка, управления замками остальных дверей, управление всеми стеклоподъемниками, управление детскими замками задних дверей, подсветка дверей (внутренняя и наружная), управление обоими зеркалами заднего вида, проводка бесключевого доступа, система БЛИЦ, провода подогревов зеркал, ... может еще что-то забыл.





Так вот. Всё перечисленное - идет КАЖДОЙ СХЕМОЙ ОТДЕЛЬНО.

Как я могу дать распиновку этого жгута если "фишка обрезана"?



Возвращаемся к твоей фишке. Я понятия не имею, какая фишка в каком крыле стоит. Я не знаю, какие системы проходят в этом жгуте.

При всем желании - помочь не могу.

[maniac_nit3]

@Бес Благодарю, Этот ВИН заведомо у машины с работающей подсветкой, не важно какая фишка где лежит/болтается, важна распиновка разъемов на схеме, а дальше я уже разберусь. И еще у меня diagbox пишет ошибку? что не подключена подсветка карт дверей, полагаю что в фишке двери салона будут идти провода. Когда я просил схему в 2019 году - там я не знал по этому ВИНу есть ли в комплектации эта история или нет. Сейчас появилось время и я вернулся к незавершенному вопросу. Еще раз благодарю за схему!!!

[embarrassingly]

1 час назад, Бес сказал:

Похоже ты не хочешь слышать и понимать... Похоже хочешь получить ответ и пофиг как....



Попробую еще разочек.



Представь жгут, заходящий из стойки в водительскую дверь. В этом жгуте провода: Центрального замка, управления замками остальных дверей, управление всеми стеклоподъемниками, управление детскими замками задних дверей, подсветка дверей (внутренняя и наружная), управление обоими зеркалами заднего вида, проводка бесключевого доступа, система БЛИЦ, провода подогревов зеркал, ... может еще что-то забыл.





Так вот. Всё перечисленное - идет КАЖДОЙ СХЕМОЙ ОТДЕЛЬНО.

Как я могу дать распиновку этого жгута если "фишка обрезана"?



Возвращаемся к твоей фишке. Я понятия не имею, какая фишка в каком крыле стоит. Я не знаю, какие системы проходят в этом жгуте.

При всем желании - помочь не могу.

Если я вас правильно понял, то дополняю информацию.

это опора диагностического разъема (номер: 6500 62 №10 на картинке)

жгут выходящий из переборки салона со стороны водителя.

VF7X1DHWF72008594

[Бес]

1 час назад, embarrassingly сказал:

Если я вас правильно понял,



Не правильно. Но я устал объяснять. Я наверное плохо объясняю. Извини.



[GreenLord]

Здравствуйте!

Помогите пожалуйста.

Нужна схема на климат контроль Berlingo

vf77j9hecej549791



Спасибо



[Бес]

1 час назад, GreenLord сказал:

vf77j9hecej549791



Охлаждение.pdf вентиляция - отопление.pdf



[Осмелюсь]

Крепкого здоровья всем и светлых мыслей! Если возможно схему замка и кнопки багажника, подсветка номера и стопы. Citroën Nemo VF7AJ8HSL94863635.

Уже не знаю куда ещё мультиметр сунуть ?

[Бес]

6 часов назад, Осмелюсь сказал:

VF7AJ8HSL94863635





@Осмелюсь стабилизация есть? Не нашел что-то.







габаритные фонари.pdf Централизованная блокировка.pdf стоп-сигнал.pdf

[Roman g]

Здравствуйте, хочу разобраться с эл. схемами своего автомобиля Citroen Berlingo  2012г.в., бензин 1,6 , механика , VF77J5FS0CJ517868. Купил книгу см. рис. много вопросов по эл. схемам, и в книге нет ответов. Вот зарегистрировался на вашем сайте, что бы научиться через "компьютер " получать нужную информацию. Научите пожалуйста.

[Бес]

@Roman g

В 30.06.2009 в 21:46, Enzo сказал:

!!!В ДАННОЙ ТЕМЕ ТОЛЬКО ЗАПРОСЫ СХЕМ!!!
Вопросы "почему не работает", "что может быть" и т.п. будут удаляться (а так же вести к предупреждениям)! Эти вопросы решайте в форумах по моделям.



[NeZZoX]

Здравствуйте! Нужны эл. схемы подключения:

1. Блок Bitron

2. Фары головного света и противотуманки

3. Указатели поворотов (передние)

4. Блок предохранителей и реле в моторном отсеке

5. Датчики двигателя (масло, охлаждение, коленвала)

Заранее спасибо большое!!!

VF7X1DHWF72008594

[Бес]

1 час назад, NeZZoX сказал:

VF7X1DHWF72008594



1 - я не знаю что это такое.

2 - противотуманная фара.pdf фары ближнего света _ фары дальнего света.pdf

3 - указатели поворота_повторителя_фонари аварийной сигнализации.pdf

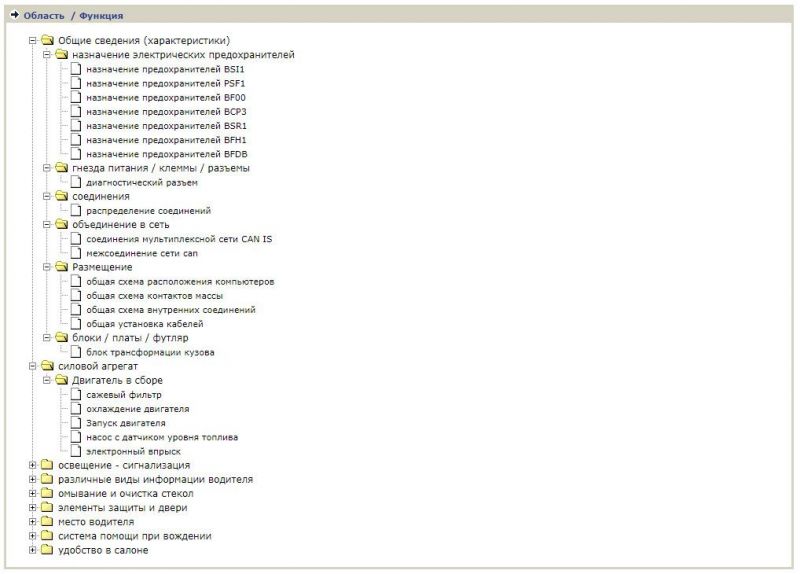

4 - Установка Реле Под Капотом Двигателя - вкладка пустая. Блоков предохранителей вообще нет.

5 - Схемы впрыска вообще нет. охлаждение двигателя.pdf Запуск двигателя.pdf освещение _ предподогрев.pdf информация о топливе.pdf информация системы охлаждения.pdf

[Roman g]

Здравствуйте! Для Citroen Berlingo  2012г.в., бензин 1,6 , механика , VF77J5FS0CJ517868, нужны эл. схемы:

1. "Питающего напряжения"  блока БСИ (BSI),

2. Схема иммобилайзера и замка зажигания,

3. Назначение предохранителей BSI.

И подскажите, пожалуйста,- список компонентов эл. схем и обозначение проводов, указанные на первой странице данной темы подходят всем моделям CITROEN ?



[Бес]

6 часов назад, Roman g сказал:

VF77J5FS0CJ517868



1 - откуда вы такое берете???  И где я вам такое возьму???

Быстро показывай, в какой схеме находится  "Питающего напряжения"  блока БСИ (BSI)!!!



Спойлер



2 - иммобилайзер.pdf



3 - ИНТЕЛЛЕКТУАЛЬНЫЙ СЕРВИСНЫЙ МОДУЛЬ (BSI1).pdf

[Roman g]

Здравствуйте, спасибо за помощь  в пунктах 2 и 3,

12 часов назад, Roman g сказал:

Здравствуйте! Для Citroen Berlingo  2012г.в., бензин 1,6 , механика , VF77J5FS0CJ517868, нужны эл. схемы:

1. "Питающего напряжения"  блока БСИ (BSI),

под пунктом 1, извиняюсь,..,наверно надо проще писать,

под понятием  "питающее напряжение" имел ввиду напряжение необходимое для функционирования  блока, (эл. елемента), в данном случае это будет линия от аккумуляторной батареи до блока БСИ (BSI). Если такой схемы нет, то , пожалуйста, схему где находиться предохранитель питания интеллектуального сервисного модуля BSI1. Заранее спасибо.



[Бес]

1 час назад, Roman g сказал:

под понятием  "питающее напряжение" имел ввиду напряжение необходимое для функционирования  блока, (эл. елемента), в данном случае это будет линия от аккумуляторной батареи до блока БСИ (BSI).



7 часов назад, Бес сказал:

Быстро показывай, в какой схеме находится  "Питающего напряжения"  блока БСИ (BSI)!!!





Нет никаких предохранителей на блоки предохранителей. Нету. Тупой провод от одной клеммы, до другой.





электронный впрыск.pdf электронный впрыск 2.pdf электронный впрыск 3.pdf

электронный впрыск 4.pdf
