Распиновка колодки подключения задних фонарей

[Михаил51]

Подскажите, пожалуйста распиновку контактов колодки задних фонарей, какой цвет провода за что отвечает? VIN-номер Vf7chnfuc98307302

[Олегович]

Скачай книжку, там эл схемы есть. Но сразу на одной схеме не будут указаны все лампочки. Проще снять фонарь и *посмотреть* по дорожкам.



[Михаил51]

Книжка у меня есть.Смотрел, но ни хрена не понял))



[Олегович]

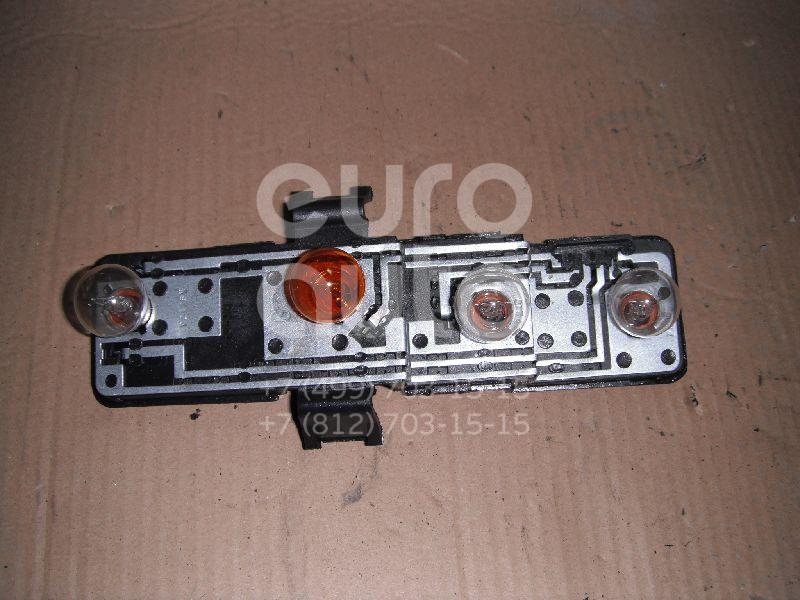

  Взято с ЕВРОАВТО. Фото со стороны дорожек *ламподержателя*. Плата заднего фонаря левого

[Михаил51]

Попробую снять тогда посмотреть. Просто устанавливаю фаркоп и вот дошло дело до подключения элетрики.

[Олегович]

Блок коммутации для подключения электрики фаркопа есть? Или решил подключиться к лампочкам задних фонарей?

На прямую не получится.

[Михаил51]

Да, обязательно через блок согласования.



[Олегович]

На фотографии *с права - на лево* (на фонаре с низу в верх). (Прошу поправить если ошибся)

1. масса (Нижний провод)

2. правая лампочка (противотуманный задний фонарь)

3. габарит или тормоз

4. масса

5. вторая лампочка справа (задний ход)

6. лампочка указателя поворотов

7. габарит или тормоз.





[Михаил51]

Спасибо большое. Перепроверю. Или попробую прозвонить.
