Не заводится. Неисправность датчика положения распредвала. Ошибка P0344

[savrasovda]

Всем добрый вечер!
У меня Берлинго 2008г., дизель 1,6.  75 л.с.
В пробке заглохла и больше не заводилась. Предпосылок не каких не было. Не троила, не дергалась, чек не высвечивался. Все работало исправно.
На сервисе проверили, насос работает, форсунки вроде как тоже работают. На бензине заводилась.  Диагностика выдает ошибку P0344 (Неисправность датчика положения распредвала). Новый датчик проблему не решил. Проверили провода к датчику, один минус, второй выдает 5В, третий тишина. На этом все закончилось, так как не смогли ни где найти схему двигателя, чтобы понять в проводке дело или еще где искать.
ПОМОГИТЕ если есть у кого эта схема или кто знает где ее достать.
Моя почта savrasovda@yandex.ru

[Бес]





На бензине заводилась.

А зачем?



P.S. схемы спрашивают тут.

[savrasovda]

Спасибо за ссылку.
Бензином проверяют, рабочий двигатель или нет.

[Ilyain]

@savrasovda,

ГРМ проверяли?

[savrasovda]

ГРМ проверяли, сказали все в порядке. После замены 30 т.км проехал.
На датчик распредвала подается 5В. Не могу ни где найти схему и параметры этого датчика QN1920. Если должно подаваться 12В значит провода надо смотреть, прозванивать. Если 5В, то причина где то еще. Да и что бы прозвонить, надо знать что, от куда и куда подходит. В общем нужен спец по этому делу. В обычных сервисах не могут справиться.

[Ilyain]

Вин напишите.

[savrasovda]

VF77A9HTB67030874

[Ilyain]

На 1ом пине датчика должно быть +5В, на 3ем "-", 2ой пин это сигнал от датчика на блок, должен быть импульсным с амплитудой 5В (проверяется при попытке завести АМ).

Изменено 4 октября, 2016 пользователем Ilyain

[kub98]

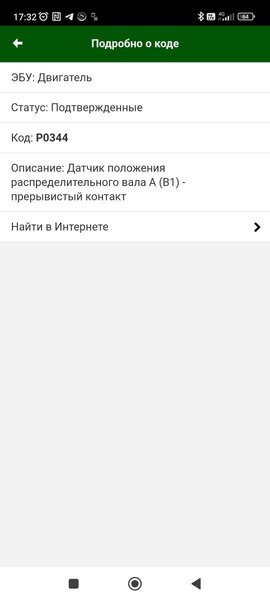

І як рішили цю проблему бо в мене подібна ситуація, тільки машина перед тим час від часу не заводилася через данну помилку, тепер стала повністю ,вкинув робочий датчик перевірив проводку все справне але машина не заводиться

[Бес]

VF77B9HXC9J304572



Подозрительные зоны:

Датчик распредвала

Распределение воздуха

Электрический жгут

Электрическое соединение



BERLINGO КОММЕРЧЕСКИЙ ВАРИАНТ (B9) - D6AX01ATP0 - 7 - 14_01_2013 - Информация _ Код ошибки P0344 (Компьютер управления двигателем ).pdf
