Ремонт модуля катушек зажигания двигателя TU5JP4

[mister z]

Похоже беда с проводами .

@chuwash5, Аварийный прерыватель на машине есть ?

[Олегович]

@mister z, короткое или обрыв общего провода на форсунки?

[trmntr]

Некоторые ошибки нет так расшифрованы, например:

P1336 Не считывается показатель датчика положения коленвала (CKP)

[mister z]

@Олегович, Похоже на срабатывание аварийного прерывателя . Но толком даже не понятно , что за машина . Вопрос вроде про 307 , в профиле 308 . Хоть бы VIN был , а то опять сплошная угадайка . В результате даже какой мотор не ясно .

[chuwash5]

Извиняюсь за профиль 308. там не было 307.

под капотам что то щелкает вроде рыле. по книге написано что когда есть неисправность то оно начинает щелкать постоянно.

сегодня проверю провода на форсунки и прозвоню катушку. VIN код напишу.потом отпишусь. спасибо за поддержку.

[chuwash5]

Прозвонил катушку и выяснилось,что сгорела вторичная обмотка на второй и третьей свечах и вздутие катушки на второй свечи. Нашел потертость проводов второго и третьего на фишки катушки зажигания. Протертые провода как раз в районе головки цилиндров, Прозвонил старую катушку,(оригинал) она оказалась, что соответствует практически приведенному номиналу в таблице. При замыкании немного вздулась и потекла, но не сгорела. хотел прикрепить файл но не смог найти как это сделать.

[SER1976]

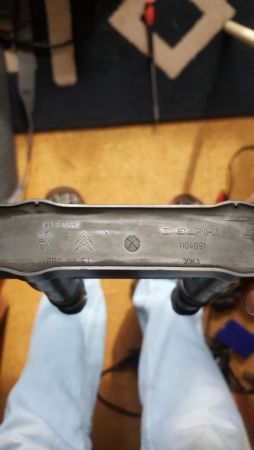

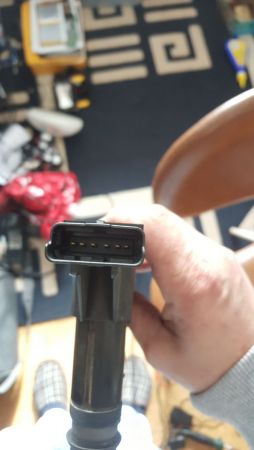

Добрый день, нужна помощь, катушка с 6 - мя пинами, как замерять? какие на 1-4, 2-3? Заранее благодарю.

[Олегович]

@SER1976 Привет! Что за автомобиль? Модуль от какого двигателя?

[SER1976]

Peugeot 307 2005, 1.4 бензин ET3J4

Изменено 13 марта, 2019 пользователем Enzo
Убрал бессмысленную цитату последнего сообщения в теме

[Олегович]

В теме Электрические схемы попросить схему зажигания под этот двигатель, по схеме будет понятно, какие контакты и для чего. Только сразу предупредить что машинка пежо 307 .

На Ксару Пикассо такие двигатели не ставили.



[ztoolbox.ru]

Кто подскажет, при пробое вторичной катушки стоит ковырять, пробовать восстановить, или лучше новую заказать?

[GREENCIK]

Новую, старую восстановить и в резерв

[Олегович]

В 19.06.2019 в 23:04, ztoolbox.ru сказал:

при пробое вторичной катушки стоит ковырять

с ремонтом вторичной обмотки дело швах, межвиковое замыкание не исправить, транс из корпуса не извлечь (залито насмерть компаундом), обрыв во вторичной обмотке кто то лечил пристукиванием контактного пятака пружины

[ztoolbox.ru]

итого: симптомы - не работает 2 цилиндра (приехал бедняга шарик в гараж на 2-х, молодец)

прозвонка тестером не дала ничего (все цепи звонятся штатно, сопротивление в пределах нормы)

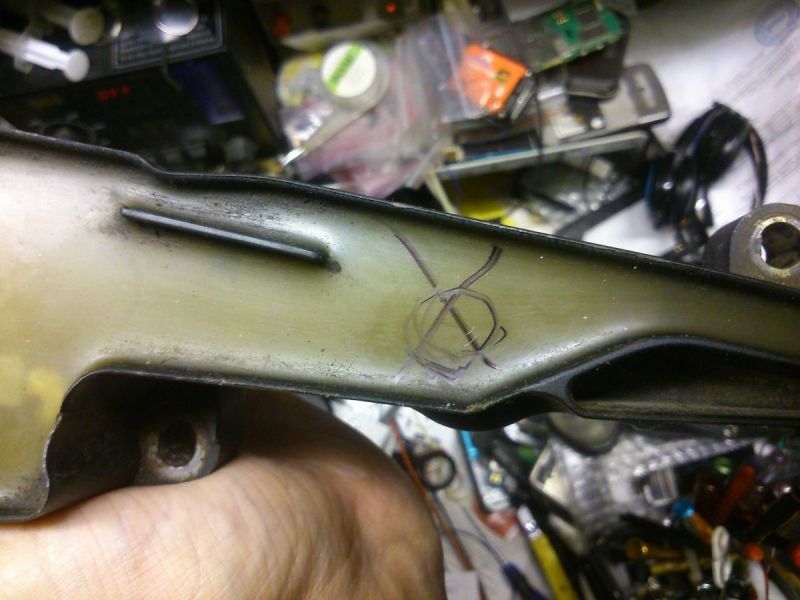

при работе на 2-х цилиндрах было замечено искрение внутри пластика (место отмечено маркером), начал раскопки (удобнее это делать не паяльником, а отверткой под потоком горячего воздуха из паяльной станции или стр.фена) и остановил, поскольку в этом глубоком месте я восстановить надежно не смогу, а тяп-ляп нах  не нужно

кому в Курске нужен для экспериментов - сдам в поликлинику для опытов :)



[Олегович]

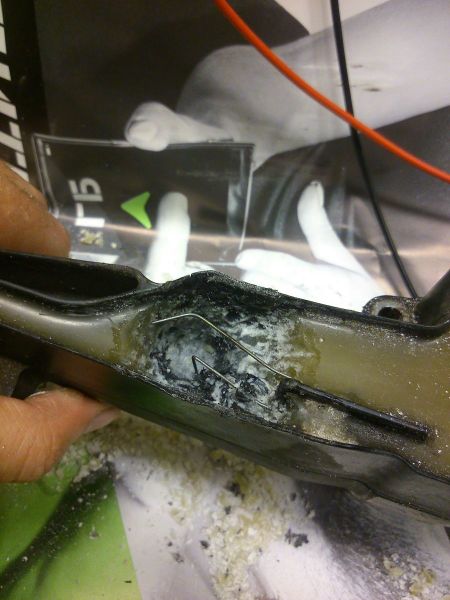

1 час назад, ztoolbox.ru сказал:

поскольку в этом глубоком месте я восстановить надежно не смогу, а тяп-ляп нах  не нужно

я так понимаю, нижний проводник  это вывод на свечку 3 цилиндра?

верхний -  вывод на свечку 4 цилиндра?



[Олегович]

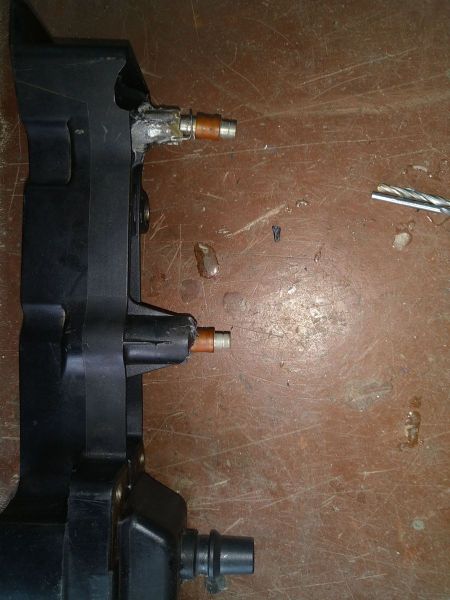

Как сделаны в модуле зажигания выводы с высокой стороны транса на свечи зажигания.

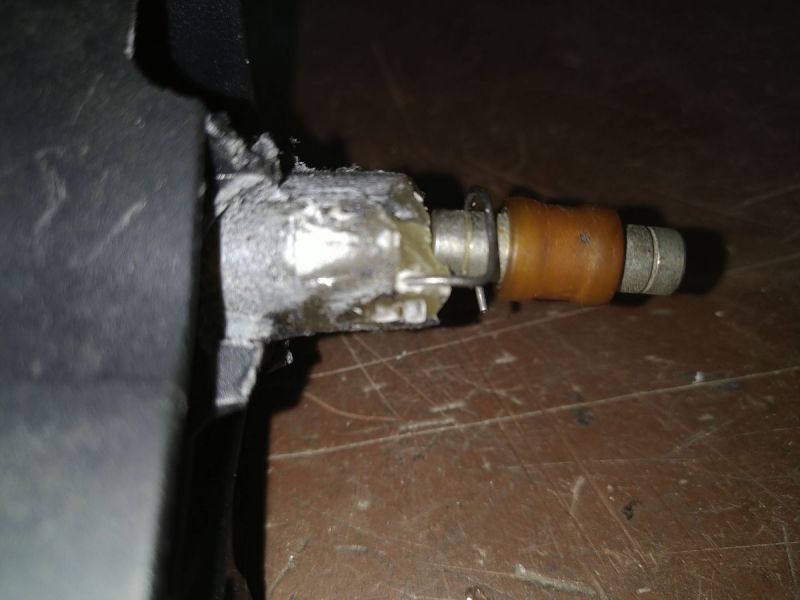

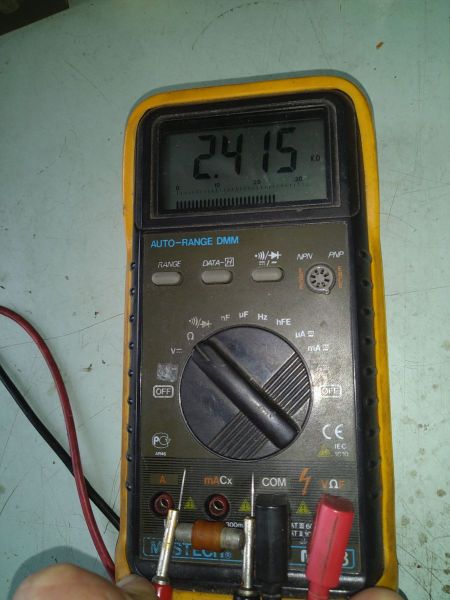

Проводник из сталистой проволоки походит к столбику высоковольтного сопротивления  2,4..Ом.

Проволока загнута крючком, контакт между проводником и высоковольтным сопротивлением происходит за счёт упругости проволоки (проводника)

Имхо, наверное катушку stoolbox.ru не удастся починить, надо добраться до сопротивления не попортив пластик выхода или восстанавливать это место, прозвонить само сопротивление - вдруг оно сгорело, а пробой который был виден, это прошивало по поверхности сопротивления.

ЗЫ. На работе восстанавливали  вывод обмотки высокого на сухом трансе 10кВ/400. Восстановили, но там добираться было удобнее :-))
