Установка бортового компьютера от C5, Пежо 307

[olmusi]

Нашел этот пункт в лексии
Диагностика - Глобальное тестирование - BSI - Телекодировка - Многофункциональный дисплей , поставил - да
Поправьте меня если не правильно сделал.
И еще вопрос по БК , где то есть описание как его настраивать калибровать задать какие то параметры? А то Гугл только описание функций дает.

Изменено 14 мая, 2014 пользователем olmusi

[olmusi]

BSI нашел а куда подкючать температурный датчик не пойму. Там этих колодок....куча. кто знающий подскажет буду благодарен

[RomarioSTV]

Вот здесь почитай... Колодка самая дальняя поэтому отстыковывать практически всё надо -((( Мне повезло, у меня разводка до правой двери разведена была под датчик.

[olmusi]

Сходил посмотрел у меня на двери 21 и 22 пины пустые. Но нашел куда цеплять в БСИ - спасибо . Уже посмотрел в левой двери есть возможность протянуть провода ьуду тянуть в левое зеркало одним целым проводом.

[Вячеслав-2008]

на двери пустые - смотрите в ответном разъеме, в стойке

[olmusi]

Датчик наружной температуры для Бегемота

Так как датчик температуры дорогой (цена в экзисте от 1200 рублей) а покупать с разбора такие вещи думаю не стоит я посупил вот так со своим датчиком температуры.

На авторство не претендую. Все спасибы пользователю SergPU с ренолагуна форума чью собственно инфу я и черпал, http://www.lagunaclub.ru/forum/showthread.php?t=15158 (предоставил Ромыч51 необходима регистрация. )

Я только опишу как сделал сам.

Понадобятся:-

1 - NTC термистор с сопротивлением 3 кОм , - 57руб  (у себя в городе не нашел пришлось выписывать в ЧипДип из столицы)

2 - обычный резистор на 15 кОм ,                  - 2 рубля  (купил в магазине Электроника)

3 - эпоксидный клей ,двусторонний скотч,     - 70 рублей за поллитра  ( в строительном магазине приобрел)

4 - провод для будущего датчика наружней температуры - 12 рублей за 2 метра  (в магазине Электроника ,у меня ушло порядка полутора метров)

5 - пластилин для изготовления формы - можно попросить у детей

6 - двусторонний скотч - покупал давно рублей за 100  (Для того чтобы прикрепить сам датчик)

Себестоимость посчитаете сами.

Далее по фотографиям

Спаивем термистор и резистор параллельно .



Форму для заливки я делал из пористого пластика но это муторно проще сделать из пластилина.

Далее аккуратно в форму укладываем наш датчик и заливаем эпоксидным клеем (важно чтобы ничего не торчало и конечик термистора получился в самой нижней точке)

В результате получаем вот такой датчик как на фото .Размеры примерные 3см в длинну ,0,8см в ширину и гдето 1 см в толщину, ну и сама пипка в диаметре 0,6 и торчит на 0,5 см

Так как штатная проводка в левой двери у меня отсутствовала и требовалось все равно тянуть новую проводку ,датчик я устанавливал в левое зеркало и так как не смог (побоялся разбить зеркало) разобрать то установил датчик в нижней заглушке (к нему кстати доступ быстрее в случае замены) Установку делал просверлив отверстие и приклеив на двусторонний скотч.

Вот так это выглядит после установки

После того как протянул проводку в двери подключал прямо в БСИ к разьему 40V BA к пинам 8 и 18 (находятся в коричневой колодке).

После этого активировал датчик в лексии . Диагностика -Глобальное тестирование - БСИ - Телекодировка -Датчик наружней температуры- (поставил ДА)

Как то так закончилась эпопея с датчиком наружней температуры.

Пока вроде как правильно показывает температуру, будем дальше следить.

Буду рад если кому то это пригодится

Изменено 7 июня, 2014 пользователем olmusi

[olmusi]

Меняем цвет дисплея

У  меня дисплей от Ситроен С5 ,он как мы знаем зеленого цвета а у нас в автомобиле преобладает красный. Вот тут я и задался целью сделать его красным.

Много где описано но те что описаны мне не нравились и я пошел немного другим путем.

Понадобятся:

1 - Скотч двусторонний строительный (не автомобильный -он толстый)

2 - Красная крышка от майонезного ведерка (как вариант можно подобрать от какого нить шампуня ,лишь бы подошел по толщине)

3 - Матовая пленка (продается там же где продаются тонировки)

4 - Какой нить очиститель для стекол (типа Мистер мускул)

Ну и более менее прямые руки.

Разбираем наш Дисплей и видим что на стекло приклеен фильтр .Аккуратно лезвием поддеваем и отклеиваем .Видим что с одной стороны фильтр зеленый с другой матовый. Очищаем стекло от остатков клея (я чистил мистером мускулом)

Наша задача поменять этот фильтр на красный. Вот для этого нам и понадобилась крышка от майонеза .Вырезаем прямоугольничек по размеру стекла или по размеру того фильтра который сняли. ВАЖНО !!! Наша пластмаска не должна быть толще родной - иначе собрать экран не получится.Затем аккуратно проклеиваем двусторонний скотч так как на картинке

После того как приклеили его на экран покрываем то что получилось матовой пленкой

После удачной проклейки матовой пленкой собираем наш БК устанавливаем и получаем удовлетворение от полученного результата.

Так было-

Так стало-

Глаз не раздражает и в тон остальным приборам.





[RomarioSTV]

Немножко дополню из собственного опыта. С двухсторонним скотчем и майонезными ведерками можно ни заморачиваться. В дизайнерских конторах, тех что занимаются изготовлением наружной рекламы есть пленки самоклеющиеся самых разных цветов. Обрезками делятся, по крайней мере у нас в Ставрополе без проблем. Вырезаем по размеру дисплея, аккуратно клеим, собираем и радуемся жизни...

[olmusi]

Я да пробовал такой пленкой ,лампочки просвечивают а при наклейке на нее матовой пленки плохо светило. Возможно можно подобрать которая и просвечивать будет лучше .

У меня в наличие не оказалось поэтому пошел таким путем :-)

[dr_beard]

Господа, а может ли кто сказать какое опорное напряжение выходит на датчик забортной температуры с БСИ. У меня такая проблема что опорное напряжение на датчик висит постоянно 0.65 вольта, а на экране заместо темп. прочерки. В самом БСИ в телекодировании пункта температуры нет! Только в опциях самого дисплея, а там наличие активировано. Может быть были версии БСИ,где такая функция не поддерживается? Уже всё перепробовал.Блок бси сименс,2003г. 1.9д.

[beton67]

у меня такое же напряжение.... тоже прочерки на экране.......и при диагностики ошибка датчика пишит

[Strange_rr]

Привет Всем! Нужна фишка от разъёма бортового компа на 18 pin. Приму в дар, куплю, поменяю на что-нибудь ненужное. Может у кого осталась лишняя после экспериментов?

[RomarioSTV]

@Strange_rr, Шаг пинов один в один с разъемом IDE на компьютерном шлейфе от дисковода или привода. Я в свое время таким образом вышел из положения.

[Strange_rr]

@RomarioSTV, Спасибо, уже где-то читал об этом. Возможно придётся так и сделать, если не найду. Правда при беглом осмотре компьютерного шлейфа я не очень понял как их скрестить.

[RomarioSTV]

@Strange_rr, Удобнее использовать разъем типа USB, вернее тот конец что идет к материнской плате. Два склеенных торцами разъема дадут гребенку 2Х10. Лишнее откусить, оставить нужные контакты, остальные вытащить  чтобы не мешались.

Или такой вариант с гейм-портом

[Strange_rr]

@RomarioSTV, о, то что нужно! Спасибо! )

[viktor779]

Помогите пожалуйста , можно-ли установить бортовик на берлинго 2004 года 1.9D ?

[Вячеслав-2008]

На 1,9D работать не будет

[dr_beard]

Будет. На 1.9Д 51кв 2003г  всё работает)

[viktor779]

Dr_deard можешь подробнее рассказать

[Руслан1]

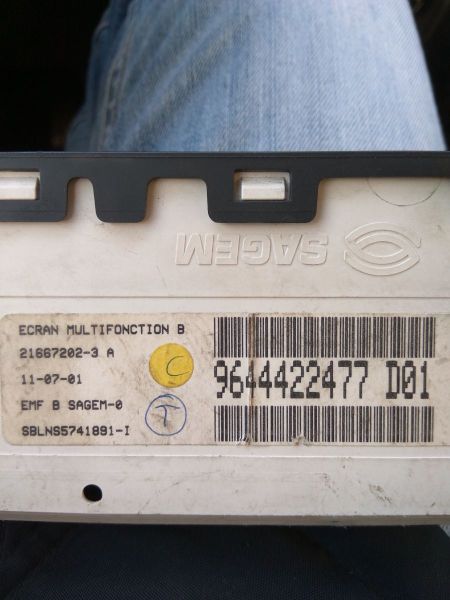

Здравствуйте. Кто может подсказать. БК без активации должен ходить что показывать? Подключил как ранее описано в итоге просто зелёный экран светится. Может дело в БК? Ситроен Берлинго 1.4 m59.

[Вячеслав-2008]



Должен. В зеленых экранах от с5 часто нарушается контакт между экраном и платой БК - тогда при подаче питания просто подсветка зеленая.

[Руслан1]

Не подскажете что делать в таком случае.

[Вячеслав-2008]

Попробуйте его разобрать и аккуратно прижать экран в зоне контактов, если что проявится на экране то это оно и есть. Сами шлейф не поменяете даже если найдете новый. Тогда искать другой БК.

[Руслан1]

Спасибо. Действительно проблема в шлейфе у экрана нажимаю появляются точки.
